Описание тестера оптоволокна Fluke OptiFiber Pro OTDR
Fluke OptiFiber Pro OTDR – это первый в отрасли OTDR, специально предназначенный для выполнения задач волоконно-оптических структур предприятий. Этот инструмент сертифицирования и диагностики неисправностей совмещает в себе упрощенное питание, непревзойденную эффективность и точные функции, необходимые для диагностики неисправностей оптоволокна в университетском городке, центре обработки данных и хранилище.
Модели Fluke OptiFiber Pro OTDR доступны в 2 версиях: беспроводной и проводной. Беспроводная версия включает встроенный Wi-Fi-адаптер для передачи результатов в службу LinkWare Live. В проводных версиях для клиентов, которым не требуется передача данных по Wi-Fi, встроенный Wi-Fi-адаптер отключен.
Fluke OptiFiber Pro OTDR улучшает тестирование волоконно-оптических кабелей благодаря единственному в отрасли интерфейсу для смартфона, который позволяет техническому специалисту стать экспертом по тестированию волоконно-оптических сетей. Конфигурация OTDR DataCenter устраняет погрешности и ошибки, возникающие при тестировании оптоволокна в центре обработки данных. Сверхмалые мертвые зоны позволяют тестировать оптоволоконные коммутационные шнуры в виртуализированных центрах обработки данных. Все эти возможности, а также кратчайшее в отрасли время трассировки делают Fluke OptiFiber Pro OTDR предметом первой необходимости.
Технология SmartLoop OTDR позволяет выполнять автоматическое тестирование и анализ двух волокон с помощью одного теста. Данный режим позволяет автоматически разделить два волокна для индивидуального анализа по принципу «прошёл/не прошёл», их отображения на экране прибора и в отчетах. Это не только сокращает время тестирования как минимум на половину, но и обеспечивает двунаправленное тестирование без перемещения Fluke OptiFiber Pro OTDR на дальний конец линии.
Пользовательский интерфейс для смартфона:
Большинство OTDR предназначены для множества областей применения, что усложняет навигацию в пользовательском интерфейсе и его интерпретацию. Fluke OptiFiber Pro OTDR совмещает новейшую интерфейсную технологию, основанную на жестах, с емкостным сенсорным экраном для обеспечения инновационного и удобного в использовании Fluke OptiFiber Pro OTDR.
Преимущества:
- Управление с помощью касаний и скольжения для выбора и прокрутки пунктов меню;
- Изменение масштаба с помощью технологии мультитач позволяет легко управлять графической трассировкой волокна;
- Дизайн, основанный на задачах, для сокращения числа переключений между экранами;
- Емкостный сенсорный экран исключает необходимость повторной калибровки, которая требуется для устаревших сенсорных экранов;
- Экранная справка на основании контекста предоставляет пользователям дополнительную информацию или рекомендации по решению проблем.
Оптимизировано для центра обработки данных:
С учетом виртуализации серверов и мультигигабитных соединений между серверами, сетями и хранилищами архитектура центра обработки данных подразумевает использование большего числа коммутационных шнуров и соединителей сверхплотной топологии, что делает OTDR операторского класса с большими мертвыми зонами неэффективными. Fluke OptiFiber Pro OTDR не только делает возможным использование оптоволокна в центрах обработки данных, но и обеспечивает высочайший уровень точности для быстрого устранения проблем. Простым нажатием пользователь может выбрать режим центра обработки данных для OTDR – без дополнительного времени на точную настройку, которое требуется для существующих OTDR. OTDR в режиме центра обработки данных автоматически определяет параметры OTDR – алгоритмы определения конца, продолжительность импульсов и т. п. – без путаницы в отношении коротких соединений или числа соединителей.
Преимущества:
- Сверхмалые мертвые зоны событий и затуханий позволяют точно найти события и неисправности оптоволоконных соединений;
- Режим центра обработки данных OTDR™ автоматически настраивает конфигурацию для быстрого тестирования оптоволокна в центре обработки данных;
- Функция карты событий EventMap представляет события для оптоволокна таким образом, что экспертный анализ трассировки не требуется.
SmartLoop OTDR:
Технология Smartloop OTDR позволяет выполнять автоматическое тестирование и анализ двух волокон в одном тесте в соответствии с требованиями стандарта. Данный режим позволяет автоматически разделить два волокна для индивидуального анализа по принципу «прошёл/не прошёл», их отображения на экране прибора и в отчетах. Это не только сокращает время тестирования как минимум в два раза, но и обеспечивает двунаправленное тестирование без перемещения OTDR на дальний конец линии. Помимо более быстрого выполнения работы, Smartloop OTDR повышает удобство и скорость тестирования в условиях, когда добраться до дальнего конца трудно или даже опасно, так как рефлектометр никогда не надо перемещать на дальний конец тестируемой линии. SmartLoop не только ускоряет выполнение тестирования, но и соответствует требованиям стандартов, при этом во время двунаправленных тестов кабели ввода и вывода остаются в исходном положении. Точные и быстрые тесты с помощью SmartLoop — включены бесплатно во всех модулях Fluke OptiFiber Pro OTDR.
Уникальная сертификация, гибкость и эффективность:
Важным аспектом в максимальном повышении значимости OTDR является правильное планирование его ежедневного использования. Благодаря встроенной функции управления проектами Fluke OptiFiber Pro OTDR позволяет координатору проектов задать роль, настройки и соответствующие задачи для каждого пользователя, преобразуя OTDR в единый инструмент для тестирования волокна с возможностями планирования, проверки, сертификации и составления отчетов.
Fluke OptiFiber Pro OTDR повышает эффективность работы, позволяя планировщику рабочего процесса управлять профилями операторов и работ для каждого проекта – определенные задачи и идентификаторы кабелей можно присваивать отдельным операторам. Также можно легко контролировать ход и статус каждого проекта.
Преимущества:
- Полная функциональность OTDR, которая сертифицирует производительность оптоволокна на основании присвоения задач каждому оператору;
- Мощные возможности управления проектами обеспечивают совместное использование OTDR каждым оператором с четким присвоением задач;
- Простой контроль хода работы с результатами «пройдено/не пройдено»;
- Генерирование отчетов на экране и загрузка в приложение LinkWare™.
Осмотр и сертификация торцов разъемов:
Система видео инспекции FiberInspector Pro, встроенная в Fluke OptiFiber Pro OTDR, позволяет быстро проверять состояние торцевых поверхностей оптоволоконных кабелей внутри портов и коннекторов коммутационных кабелей. Благодаря автоматической сертификации состояния коннектора, выполняемой за 1 секунду, по принципу «ПРОШЕЛ/НЕ ПРОШЕЛ» в соответствии со стандартом IEC 61300-3-35 устраняется человеческий фактор, при этом любой может стать экспертом по осмотру оптоволокна. Результаты могут быть сохранены в отчете о сертификации вместе с результатами OTDR.
Другие ключевые возможности:
Чрезвычайно малые мертвые зоны событий и затуханий Fluke OptiFiber Pro OTDR максимально эффективно использует самые сложные оптические технологии для обеспечения минимальных мертвых зон событий (стандарт 0,5 м для MM) и затухания (стандарт 2,2 м для MM и 3,6 м для SM) для любого OTDR. Такой технологический прогресс позволяет Fluke OptiFiber Pro OTDR регистрировать и измерять расположенные рядом неисправности в современных центрах обработки и хранения данных с множеством соединителей, чего не могут другие OTDR.
Управляющее программное обеспечение LinkWare™ Эффективно используя программное обеспечение LinkWare Cable Test Management, пользователи Fluke OptiFiber Pro OTDR могут легко применять возможности управления проектами, генерирования отчетов и обновления программного обеспечения для управления рабочим процессом и объединения результатов тестирования.
2-секундная трассировка на длину волны Очередным преимуществом Fluke OptiFiber Pro OTDR является скорость сбора данных. В режиме быстрого тестирования полный набор данных собирается за две секунды на длину волны. Затем Fluke OptiFiber Pro OTDR анализирует данные и отображает их в качестве карты событий EventMap, таблицы или трассировки. В результате на тестирование тратится меньше времени. Больше времени можно уделить для выполнения других задач.
Справка на экране – корректировочная мера Экранная справка предоставляет варианты корректированных мер для решения проблем с оптоволокном на каждом этапе тестирования. Предлагаемые варианты «помощи» зависят от контекста, что позволяет легко определить возможные решения. Разборчивый серый значок в левом нижнем углу отображает рекомендованные корректировочные меры.
LinkWare™ Live – служба управления результатами испытаний:
LinkWare Live — это облачная служба, позволяющая управлять сертификационными работами в любое время, в любом месте, с кем угодно и на каком угодно устройстве. С LinkWare Live вы сможете:
- Отслеживайте все испытания на каждой работе. Получайте обзор каждого проекта с любого смарт-устройства. Получайте подробные детали каждого отдельного теста. Мгновенно получайте уведомления о неправильном параметре тестирования или идентификаторах кабелей;
- Сделайте это правильно с первого раза. определять идентификаторы кабелей и параметры тестирования на компьютере или планшете;
- Автоматически обновлять тестеры. Стандарты могут изменяться без предварительного уведомления, а из-за устаревшего отчета о тестировании вы сможете потерять много времени на повторные проверки. LinkWare Live автоматически обеспечивает, что ваши тестеры работают в соответствии с последними стандартами тестирований;
- Хватит тратить время и бензин, перевозя тестеры обратно в офис. Загружайте результаты тестирования прямо с объекта в службу LinkWare Live по сети Wi-Fi. Затем загружайте их автоматически для нужного задания и формирования отчетов с помощью LinkWare PC;
- Избегайте задержек в осуществлении проектов. Отслеживайте местоположение и контролируйте статус всех тестеров — калибровку и версию встроенного программного обеспечения;
- Поддержка всех моделей Versiv: DSX-5000, CertiFiber Pro, OptiFiber Pro и FI-7000.
Технические характеристики тестера оптоволокна Fluke OptiFiber Pro OTDR
| Параметр | Значение | ||
|---|---|---|---|
| Многомодовый модуль | Одномодовый модуль | Модуль Quad | |
| Длины волн | 850 нм +/- 10 нм 1300 нм +35/-15 нм |
1310 нм +/- 25 нм 1550 нм +/- 30 нм |
850 нм +/- 10 нм 1300 нм +35/-15 нм 1310 нм +/- 25 нм 1550 нм +/- 30 нм |
| Совместимые типы оптоволокна | 50/125 мкм 62,5/125 мкм |
Одномодовый | 50/125 мкм 62,5/125 мкм Одномодовый |
| Мертвая зона событий 1 | 850 нм: 0,5 м стандарт 1300 нм: 0,7 м стандарт |
1310 нм: 0,6 м стандарт 1550 нм: 0,6 м стандарт |
850 нм: 0,5 м стандарт 1300 нм: 0,7 м стандарт 1310 нм: 0,6 м стандарт 1550 нм: 0,6 м стандарт |
| Мертвая зона затухания 2 | 850 нм: 2,5 м стандарт 1300 нм: 4,5 м стандарт |
1310 нм: 3,6 м стандарт 1550 нм: 3,7 м стандарт |
850 нм: 2,5 м стандарт 1300 нм: 4,5 м стандарт 1310 нм: 3,6 м стандарт 1550 нм: 3,7 м стандарт |
| Динамический диапазон 3, 5, 6 | 850 нм: 28 дБ, стандартно 1300 нм: 30 дБ, стандартно |
1310 нм: 32 дБ, стандартно 1550 нм: 30 дБ, стандартно |
850 нм: 28 дБ, стандартно 1300 нм: 30 дБ, стандартно 1310 нм: 32 дБ, стандартно 1550 нм: 30 дБ, стандартно |
| Установка максимальной длины | 40 км | 130 км | MM: 40 км SM: 130 км |
| Диапазон измерения расстояния 4, 5, 7, 8, 9, 10 |
850 нм: 9 км 1300 нм: 35 км |
1310 нм: 80 км 1550 нм: 130 км |
850 нм: 9 км 1300 нм: 35 км 1310 нм: 80 км 1550 нм: 130 км |
| Диапазон отражающей способности 4, 5 | 850 нм: -14 дБ – -57 дБ (стандартно) 1300 нм: -14 дБ – -62 дБ (стандартно) |
1310 нм: -14 дБ – -65 дБ (стандартно) 1550 нм: -14 дБ – -65 дБ (стандартно) |
850 нм: -14 дБ – -57 дБ (стандартно) 1300 нм: -14 дБ – -62 дБ (стандартно) 1310 нм: -14 дБ – -65 дБ (стандартно) 1550 нм: -14 дБ – -65 дБ (стандартно) |
| Разрешающая способность пробы | 3 см - 400 см | 3 см - 400 см | 3 см - 400 см |
| Продолжительность импульса (номинальная) | 850 нм: 3, 5, 20, 40, 200 нс 1300 нм: 3, 5, 20, 40, 200, 1000 нс |
1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс | 850 нм: 3, 5, 20, 40, 200 нс 1300 нм: 3, 5, 20, 40, 200, 1000 нс 1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс |
| Время тестирования (на длину волны) | Автоматическая настройка: 5 с (стандартно) | Автоматическая настройка: 10 с (стандартно) | Автоматическая настройка: MM – 5 с (стандартно) SM – 10 с (стандартно) |
| Настройка быстрого тестирования: 2 с (стандартно) |
Настройка быстрого тестирования: 5 с (стандартно) |
Настройка быстрого тестирования: MM – 2 с (стандартно) SM – 5 с (стандартно) |
|
| Настройка наивысшей точности: 2 – 180 с |
Настройка наивысшей точности: 5 – 180 с |
Настройка наивысшей точности: MM – 2 – 180 с M SM – 5 – 180 с |
|
| Настройка FaultMap: 2 с (стандартно), 180 с (макс.) |
Настройка FaultMap: 10 с (стандартно), 180 с (макс.) |
Настройка FaultMap: MM – 2 с (стандартно), MM – 180 с (макс.) SM – 10 с (стандартно), SM – 180 с (макс.) |
|
| Настройка OTDR для центра обработки данных: 1 с (стандартно при 850 нм), 7 с (макс.) |
Настройка OTDR для центра обработки данных: 20 с (стандартно), 40 с (макс.) |
Настройка OTDR для центра обработки данных: MM – 1 с (стандартно при 850 нм) MM – 7 с (макс.) SM – 20 с (стандартно) SM – 40 с (макс.) |
|
| Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
Ручная настройка: -3, 5, 10, 20, 40, 60, 90, 120, 180 с SM - 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
|
| Примечание: 1 Измерение выполняется при 1,5 дБ ниже ненасыщенного пика отражения и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима. 2 Измерение выполняется при отклонении +/- 0,5 дБ от обратного рассеяния и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима. 3 Для стандартного коэффициента обратного рассеяния для оптоволокна OM1: 850: -65 дБ, 1300: -72 дБ. 4 Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км. 5 Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OS1-OS2: 1310 нм: -79 дБ; 0,32 дБ/км; 1550 нм: -82 дБ; 0,19 дБ/км. 6 SNR=1 метод, 3 минут в среднем, самая долгая продолжительность импульса. 7 850 = 9 км стандартно для поиска конца или 7 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием). 8 1300 = 35 км стандартно для поиска конца или 30 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием). 9 1310 = 80 км стандартно для поиска конца или 60 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 20 дБ перед событием). 10 1550 = 130 км стандартно для поиска конца или 90 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием). 11 Не включает погрешность показателя преломления и погрешность автоматического определения местоположения события. 12 дБ колебания на шаг 1 дБ. 13 Относится к обратному рассеянию трассировки в пределах диапазона расстояния, на котором OTDR может найти событие 0,1 дБ. |
|||
| ДОПОЛНИТЕЛЬНЫЕ КЛЮЧЕВЫЕ СПЕЦИФИКАЦИИ | |||
| Спецификация датчика FiberInspector | |||
| Увеличение | ~ 200-кратное увеличение с дисплеем OptiFiber Pro | ||
| Источник света | Синий светодиод | ||
| Источник питания | Базовый блок Versiv | ||
| Поле обзора (FOV) | Горизонтально: 425 мкм Вертикально: 320 мкм |
||
| Минимальный регистрируемый размер частиц | 0,5 мкм | ||
| Размеры | Приблизительно 6,75 x 1,5 дюйма (1175 x 35 мм) без наконечника адаптера | ||
| Масса | 200 г | ||
| Диапазон температур | Рабочая: 0 – +50 °C Хранение: от -20°C до +70°C |
||
| Сертификация | CE (при использовании с базовым блоком) | ||
| Спецификации VFL | |||
| Управление включением/выключением | Механический выключатель и кнопка на сенсорном экране | ||
| Выходная мощность | 316 мкВт (-5 дБм) = пиковая мощность = 1,0 мВт (0 дБм) | ||
| Рабочая длина волны | Номинал 650 нм | ||
| Ширина спектра (среднеквадратичное значение) | ±3 нм | ||
| Режимы вывода | Непрерывные волны и импульсный режим (2 - 3 Гц частоты мигания) | ||
| Соединительный адаптер | 2,5 мм, универсальный | ||
| Безопасность лазера (классификация) | Класс II CDRH, соответствие стандарту EN 60825-2 | ||
| Общие характеристики | |||
| Масса | Основной блок с модулем и аккумулятором: 1,28 кг | ||
| Размеры | Основной блок с модулем и аккумулятором: 6,67 x 13,33 x 27,94 см | ||
| Питание | Блок литиево-ионных батарей, 7,2 В | ||
| Время работы от батарей | Восьмичасовая работа OTDR в автоматическом двухволновом режиме, без подсоединенного видеодатчика, 150 м оптоволокна | ||
| Встроенный адаптер Wi-Fi | Соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц) | ||
| Время зарядки | При выключенном тестере: 4 часа зарядки, чтобы зарядить от 10% до 90% При включенном тестере: 6 часов зарядки, чтобы зарядить от 10% до 90% с включенным тестером |
||
| Требования к окружающей среде | |||
| Рабочая температура* | -10...+45 ºC | ||
| Диапазон нерабочих температур | -30...+60 ºC | ||
| Рабочая высота над уровнем моря | 4 000 м 3200 м с адаптером переменного тока |
||
| Высота над уровнем моря при хранении | 12 000 м | ||
| Электромагнитная совместимость | EN 61326-1 | ||
* При использовании питания от батареи. При питании от источника переменного тока: 0 – 45 ºC. Функция трассировки в реальном времени используется не более 5 минут в 15-минутный период. Для продолжительного использования функции трассировки в реальном времени максимальная температура окружающей среды должна составлять 35 ºC.
* Для сохранения емкости батареи не рекомендуется содержать ее при температуре ниже -20 °C (-4 °F) или выше 50 °C (122 °F) дольше одной недели.

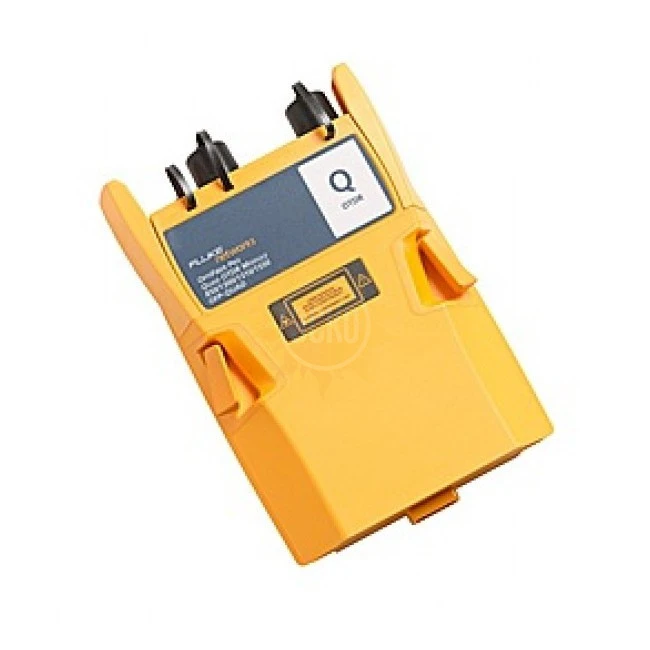

Комплект поставки Fluke OFP-QUAD
| № | Наименование | Количество |
|---|---|---|
| 1 | Модуль OptiFiber Pro Quad OTDR | 1 |
Дополнительная комплектация Fluke OFP-QUAD — модуль OptiFiber Pro Quad OTDR
