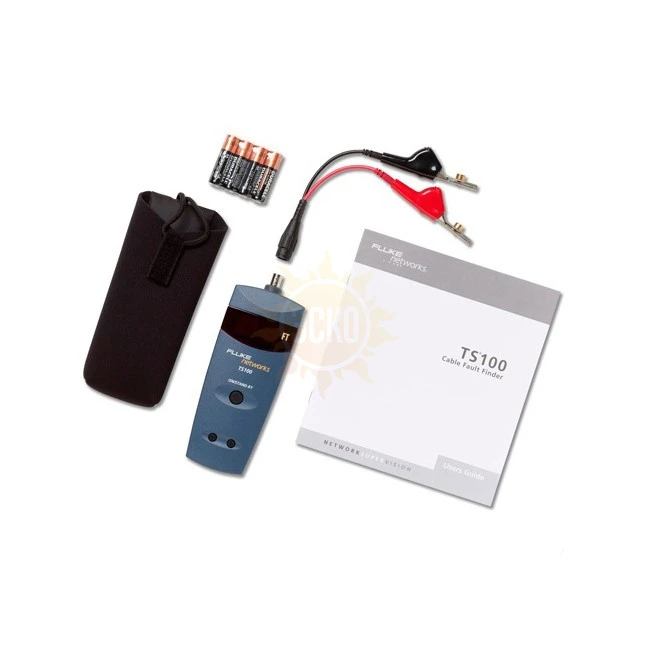

Удобный в работе тестер Fluke TS100 по конкурентоспособной цене сочетает в себе три инструмента в одном: прибор для определения места повреждения кабеля, устройство управления кабелями и проводами и тональный генератор с технологией SmartTone.
Описание Fluke Networks 26500500
Удобный в работе тестер Fluke TS100 по конкурентоспособной цене сочетает в себе три инструмента в одном: прибор для определения места повреждения кабеля, устройство управления кабелями и проводами и тональный генератор с технологией SmartTone.
Всего лишь с одного конца можно измерить любой кабель, имеющий две и более жилы длиной до 915 м. Fluke TS100 легко определяет расстояние до обрыва или короткого замыкания в электрической проводке, телефонном проводе, проводе системы безопасности и коаксиальном кабеле. Результат измерения представляется в виде значения расстояния, а не формы сигнала, что удобно для специалистов, незнакомых с методикой рефлектометрии во временной области (TDR).
Находите и исправляйте неисправности кабельных систем без прокладки новых проводов и долбления стен вслепую. Вы легко определите временные неисправности, потому что инструмент непрерывно производит замеры, когда он включен.
Fluke TS100 идеален для регулирования запасов кабеля при перевозке и на складах и может быть полезен для точного планирования работ, быстрой оценки потребностей и управления запасами кабеля с большей точностью.
Локатор повреждений в кабелях Fluke TS100 с запатентованной технологией SmartTone подает 5 отчетливых тональных сигналов, которые можно использовать для точной идентификации провода и пары, даже вблизи от запитанного кабеля.
При соприкосновении проводов и кратковременном замыкании на дальнем конце кабельной пары технология SmartTone изменит тон генерируемого сигнала. Это изменение тонального сигнала, которое Вы слышите через детектор, положительно верифицирует правильную пару проводов.
Модуль определения напряжения в локаторе повреждений в кабелях немедленно подаст звуковой сигнал, если пользователь случайно прикоснулся щупом к паре под напряжением до 250 В переменного тока.
Особенности тестера неисправности кабеля Fluke TS100:
- Может использоваться для любых кабелей, имеющих две и более жилы длиной до 915 м;
- Мгновенно определяет расстояние до места обрыва или любого повреждения от одного из концов любой пары проводов;
- Запатентованный генератор тонального сигнала SmartTone позволяет определить пару;
- Измеряет длину кабеля на барабане;
- Непрерывно измеряет, пока находится в режиме «ВКЛ»;
- Показывает значение расстояния, а не форму сигнала;
- Большой яркий светодиодный экран;
- Работа производится при нажатии одной кнопки;
- Обнаружение высокого напряжения;
- Влагозащищенный;
- Дополнительные варианты соединительного провода для коаксиального кабеля (F-разъемы) и других применений.
Технические характеристики тестера неисправности кабеля Fluke TS100:
| Параметр | Значение |
| Мощность | 4 щелочные батареи типа AA обеспечивают 50 часов работы |
| Защита от обратной полярности элементов питания | При неверной установке элементов питания тестер не будет поврежден |
| Защита на входе | 250 В действующего напряжения переменного тока, продолжительное или периодическое |
| Влажность | Если тестер подвергается воздействию воды, некоторое ее количество может попасть внутрь прибора, но это не причинит ему НИКАКОГО ВРЕДА |
| Диапазон импеданса | От 35 Ом до 330 Ом с автоматической компенсацией в этом диапазоне. Кабели с импедансом, выходящим за пределы этого диапазона, не могут быть корректно измерены. Возможно получение ошибочных или некорректных результатов |
| Максимальная длина | 2500 футов для определенных кабельных типов, 2000 футов для большинства кабельных типов, и 500 футов для кабелей с очень большой утечкой. Тестер отобразит сообщение «–Err», если длина кабеля слишком велика для выполнения корректного измерения |
| Характерная максимальная длина кабеля | 2500 футов: Витая пара CAT-5 длиной 2000 футов: Провод 12/2, переменный ток, длиной 1000 футов: Коаксиальный кабель RG-6/U TV длиной 500 футов: Коаксиальный кабель RG-174/U |
| Минимальная длина | Нет минимальной длины. Минимальная длина для показателя измерения выше нуля - 2 фута |
| Точность измерений длины | ±2 фута для кабелей длиной менее 10 футов ±5 футов для кабелей длиной от 10 до 200 футов ±3 % и ±5 футов для кабелей длиной более 200 футов |
| Обнаружение высокого напряжения | При действующем напряжении переменного тока выше 5 В выдается предупреждение о высоком напряжении |
| Частота выполнения измерений | Максимум 4 полных измерения в секунду. Скорость может снизиться до 2 секунд на одно измерение в зависимости от размера и однородности кабеля |
| VOP | Настраиваемый от -20- до -99-, запоминаемый при отключении. Принимает значение по умолчанию -66- при заменене батареи |
| Технология измерения | Динамическая рефлектометрия (TDR) с 50 Ом импеданса, максимальная высота импульса 6 В |
| Низкий уровень зарядки элементов питания | Индикатор вспыхивает, когда напряжение батареи падает ниже 4,1 В |
| Подача звукового сигнала | Примерно 1 кГц при амплитуде 80 % от напряжения элемента питания. Переменная частота и последовательность тонов. Тон сигнала меняется при переходе кабеля в состояние «нормально разомкнут» из любого другого состояния |
| Тип кабеля | Практически любой кабель, имеющий две и более жилы |
| Температура при эксплуатации и хранении | от от 0 °C до 55 °C (от -40 °C до 70°C) |
| Влажность | От 0 % до 80 % |
| Хранение | От 0 % до 100 % |
| Масса | 1 фунт |
| Сертификаты и соответствия | CAN/CSA-C22.2 No. 60950-1-03 CAN/CSA-C22.2 No. 1010,1-92 CSA-C22.2 No. 1010.1B-97, UL/ANSI 3111-1 |
