Назначение тестера электроустановок многофункциональный DT-6650
Тестер DT-6650 фиксирует показатель переменного сетевого напряжения и его частоту между фазами, фазным и нулевым либо защитным проводниками, проверяет УЗО разных типов с заданием различных токовых режимов. Электронная блокировка исключает повреждение измерителя при неправильном подключении.
Используя тестер DT-6650, вы можете:
- фиксировать показатель переменного сетевого напряжения и его частоту между фазами, фазным и нулевым либо защитным проводниками;
- контролировать сопротивление низкого номинала, с компенсацией собственного сопротивления измерительных щупов;
- измерять сопротивления устройств уравнивания потенциала, заземляющих контуров, линий заземления;
- проверять УЗО разных типов, с заданием различных токовых режимов;
- измерять импеданс петли, тестировать системы защиты, с регистрацией полного сопротивления контура и показателей PFC/PSC;
- определять сопротивление изоляции при разных уровнях тестового напряжения, соответствующего типу проверяемого оборудования.

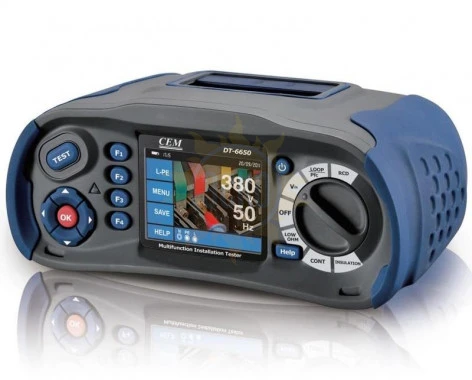

Описание тестера электроустановок многофункциональный DT-6650
Результаты измерений и выбранные тестовые настройки отображаются одновременно на полнофункциональном цветном экране тестера DT-6650, поэтому не нужно тратить время на какие-либо переключения. Наличие функции видео и фотосъемки позволяет выводить цифровые показатели результатов измерений поверх изображения тестируемого объекта при использовании специальных зондов. Работая в труднодоступных местах, вы можете фиксировать положение щупов, ориентируясь на изображение с камеры.
Настройки инструмента выполняются с использованием контекстного меню и клавиш навигации с функциональными кнопками. Воспользовавшись функцией HELP, вы можете просмотреть на дисплее рекомендованную схему подключения измерителя для выбранного режима работы. Благодаря максимальной простоте обращения и за счет интуитивно понятного интерфейса, тестер DT-6650 может использоваться оператором с любым уровнем подготовки.
Безопасность при проведении измерений тестером DT-6650 обеспечивается системой защиты от высокого напряжения. При наличии высокого потенциала относительно земли прибор оповещает об опасной ситуации и блокирует процесс тестирования. Это обеспечивает защиту от поражения оператора током и от короткого замыкания в проверяемой системе.
Выполняя работы по испытанию оборудования, контролю ключевых параметров электросетей и систем защиты, нет необходимости отвлекаться на запись результатов в журнал. Тестер DT-6650 имеет встроенную память и может сохранять данные на SD карту в виде файлов, с автоматической фиксацией режима испытаний, даты и времени замера, которые по окончании работ можно легко передать на ПК через USB порт или по каналу Bluetooth.
Технические характеристики тестера электроустановок многофункциональный DT-6650
| Напряжение терминала I | Диапазон | Максимальный шаг | Точность | Тестовый ток | Ток короткого замыкания |
|---|---|---|---|---|---|
| Заглавие | |||||
| 125V (0% ~ +10) | 0,125~4000 Мoм | 0,001 Мoм | ±(2%+8) | 1 мA при нагрузке 125 кoм | ≤1 мA |
| 250V (0% ~ +10) | 0,250~4000 Мoм | 0,001 Мoм | ±(2%+8) | 1 мA при нагрузке 125 кoм | ≤1 мA |
| 500V (0% ~ +10) | 0,500~4000 Мoм | 0,001 Мoм | ±(2%+8) | 1 мA при нагрузке 500 кoм | ≤1 мA |
| 1000V (0% ~+10) | 1,000~4000 Мoм | 0,001 Мoм | ±(3%+8) | 1 мA при нагрузке 1 Мoм | ≤1 мA |
| Диапазон | Шаг | Точность | Максимальное напряжение открытой цепи | Защита от перегрузок | |
| Низкоомные значения | |||||
| 40,00 oм | 0,01 oм | ±(1.2%+3) | 5,8 V | 250 V дейст. напряжения | |
| 400,0 oм | 0,1 oм | 5,8 V | |||
| Диапазон | Шаг | Операционное сопротивление | Максимальное напряжение открытой цепи | Защита от перегрузок | |
| Продолжительность сигнала | |||||
| Контроллер | 0,01 oм | Сопротивление ≤35 oм | 5,8 V | 250 V дейст. напряжения | |
| Ток короткого замыкания | ≥200 мA | ||||
| Диапазон | Максимальный шаг | Точность | |||
| Сопротивление контура | |||||
| L-PE (Hi-Amp) | |||||
| 0,00~1999 ом | 0,01 ом | ±(5% от показания +5 знаков) | |||
| L-PE (без размыкания): Ток измерения: 2,0 A / Диапазон исп.напряжения: 195 V пер. тока ~260 V пер. тока (56,60 Гц) | |||||
| 0,00~1999 Ω | 0,01 ом | ±(5% от показания+5 знаков) | |||
| L-N: Ток измерения: 2.0 A / Диапазон исп.напряжения: 195 V пер. тока ~260 V пер. тока (56,60 Гц) | |||||
| 0,00~1999 Ω | 0,01 ом | ±(5% от показания +5 знаков) | |||
| L-L: Ток измерения: 2.0 A / Диапазон исп. напряжения:195 V пер. тока ~260 V пер. тока (56,60 Гц) / Rcd (BSEN 61557-6) / ном.мощность УЗО(I_n): 10 мA, 30 мA, 100 мA, 300 мA, 500 мA и 1 A / Ток измерения:x1/2, x1, x2 и x5 | |||||
| 0,00~1999 ом | 0,01 ом | ±(5% от показания +5 знаков) | |||
| Точность при испытательном токе: Форма исп. тока: синусоида (пер. ток), форма импульса (пост. ток) / УЗО: общ. (Г без задержки), изб. (S-замедление) / Начальная полярность исп. тока: 0o,180o / Напряжение: 100 V пер. тока - 260 V пер. тока (50 Гц, 60 Гц) / Точность тайминга УЗО: ±(1% от показаний + 5 знаков) / Разрешение тайминга УЗО: 1 мс | |||||
| Испытательный ток | Точность | ||||
| x1/2, x1, x2, x5 | -1,5%~ -9% | ||||
| Напряжение и частота | |||||
| Диапазон измерений / переменный - постоянный ток | Разрешение | Точность | |||
| 50-500 V/(45-400 Гц) | 1V | ±(1% от пок. +2 знака) | |||
| Общие характеристики | |||||
| Параметр | Значение | ||||
| Габариты (ВxШxГ) | 220 мм x 96.5 мм x 60,5 мм | ||||
| Вес | 631 г | ||||
Комплект поставки DT-6650
| № | Наименование | Количество |
|---|---|---|
| 1 | Тестер электроустановок многофункциональный DT-6650 | 1 |
| 2 | Комплект щупов | 1 |
| 3 | Батарея АА | 8 |
| 4 | Документация | 1 |
