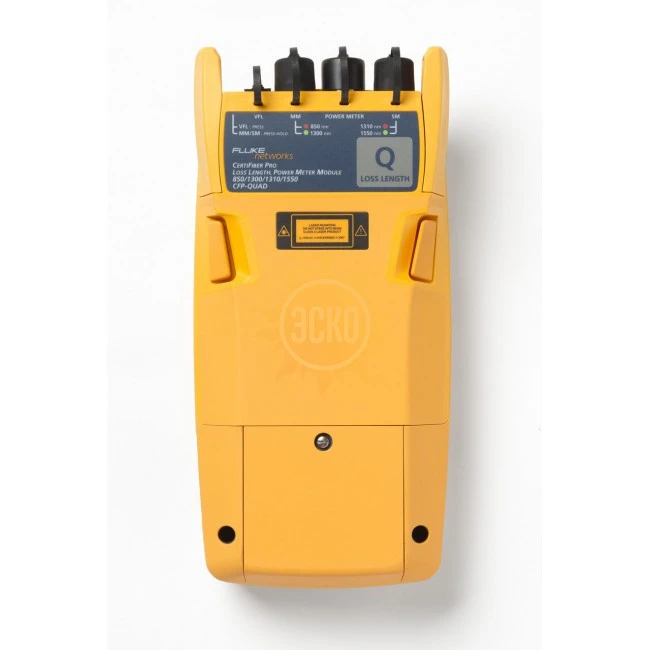

Fluke Networks CFP-QUAD MOD - модуль для определения оптических потерь SM/MM

распечатать описание в PDF

Артикул: 4355590

Fluke Networks CFP-QUAD MOD - модуль для определения оптических потерь SM/MM

Температура эксплуатации

от -18 °C до 45 °C

Температура хранения

от -30°C до +60 °C

Влажность

от 0% до 90%, от 0 °C до 35 °C
от 0% до 70%, от 35 °C до 45 °C

1 857 039 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 6 месяцев

ТД «ЭСКО» официальный дистрибьютор Fluke Networks в России

Описание

Модуль Fluke Networks для определения оптических потерь SM/MM CFP-QUAD MOD. Применяется для тестирования и сертификации волоконно-оптических линий связи и определения оптических потерь SM/MM.

Технические характеристики

Спецификации измерителя мощности
Входной разъем	Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
Тип детектора	InGaAs
Длины волн	850 нм, 1300 нм, 1310 нм, 1550 нм
Диапазон измерения мощности	от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны)
Колебания измерения мощности ^1,2	< ± 5 % ± 32 пВт
Линейность измерений ³	< ± 0,1 дБ
Период перекалибровки	6 месяцев

1. ± 100 пВт при 850 нм

2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.

3. От -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.

Параметры	Спецификации потерь/длины
Технические характеристики	Многомодовые модули CertiFiber Pro
Скорость тестирования (не включает время привязки)	Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн) Режим с источником на дальнем конце: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн) Режим петлевой проверки: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн)
Входные/выходные разъемы	Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
Условия подключения ^1,2	Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1
Типы протестированного волокна^1,2	50/125 мкм или 62,5/125 мкм
Тип и длина волны источника	Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм
Максимальное измерение длины	12 км
Точность измерения длины	± 1,5 плюс ± 1% длины
Выходная мощность (номинальная)	≥ -24 дБм с EF-TRC
Стабильность выходной мощности ³	± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут

1. На выходе EF-TRC

2. Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95%

3. Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре

Параметры	Спецификации потерь/длины(продолжение)
Длины волн источника	850 нм, 1300 нм, 1310 нм, 1550 нм
Диапазон измерения мощности	от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны)
Power Measurement Uncertainty ^1,2	< ± 5% ±32 пВт
Линейность измерений³	< ± 0,1 дБ
Период перекалибровки	6 месяцев

1. ±100 пВт при 850 нм

2. При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.

3. от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После пятиминутного разогрева.

Параметр	Значение
Рабочая температура	от -18 °C до 45 °C
Температура хранения	от -30°C до +60 °C
Относительная рабочая влажность % ( без конденсации, при температуре)	от 0% до 90%, от 0 °C до 35 °C от 0% до 70%, от 35 °C до 45 °C
Вибрация	Случайная, 2 г, 5–500 Гц
Ударная нагрузка	Испытание на падение с высоты 1 м с модулем и адаптером и без
Безопасность	CSA C22.2 № 1 010,1: 1992 EN 61010-1 1st Edition + Amendments 1, 2
Степень загрязнения	2
Высота над уровнем моря	Рабочая: 4 000 м; хранение: 12 000 м
Электромагнитная совместимость	EN 61326–1
