VIAVI JD-EXOTDR-MTS2-2W-PMVF - комплект рефлектометра MTS-2000: EM2000T, E20PMVFL, E4126LA (1310/1550нм, 35/33дБ, LS через OTDR)
распечатать
Описание

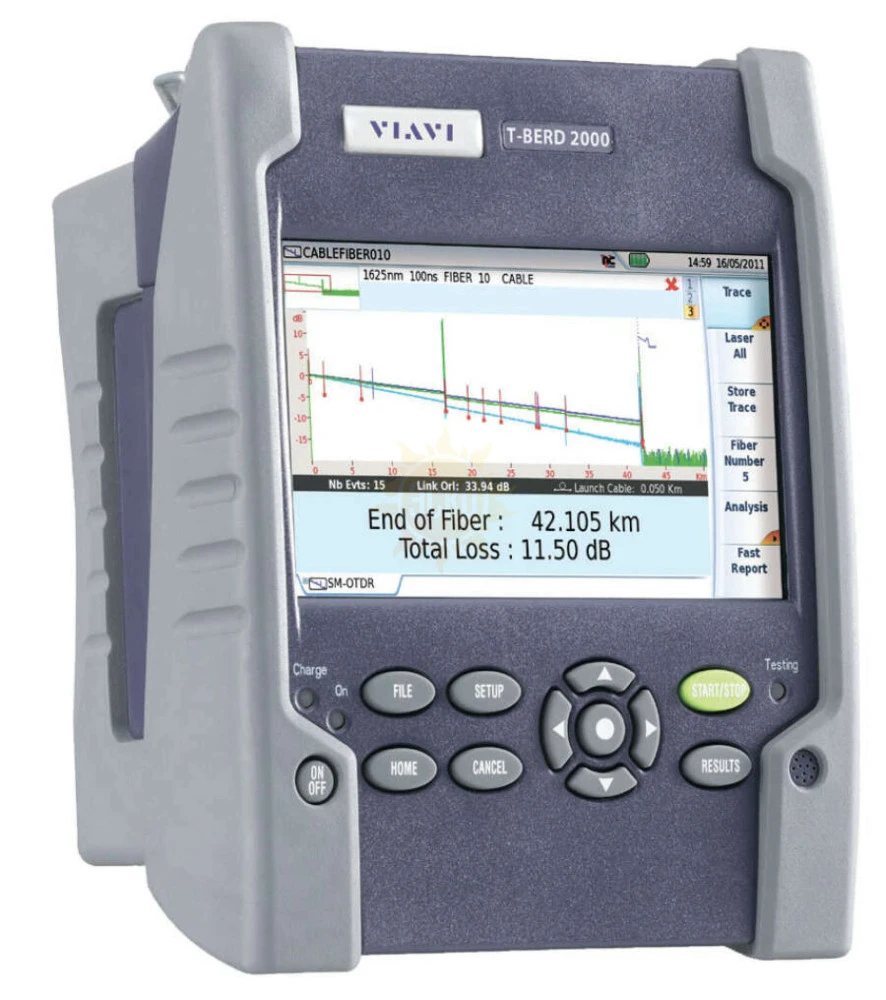

VIAVI JD-EXOTDR-MTS2-2W-PMVF - оптический рефлектометр на базе платформы MTS-2000 с модулем E4126LA, длины волн 1310/1550 нм. (*являлся выставочным образцом).

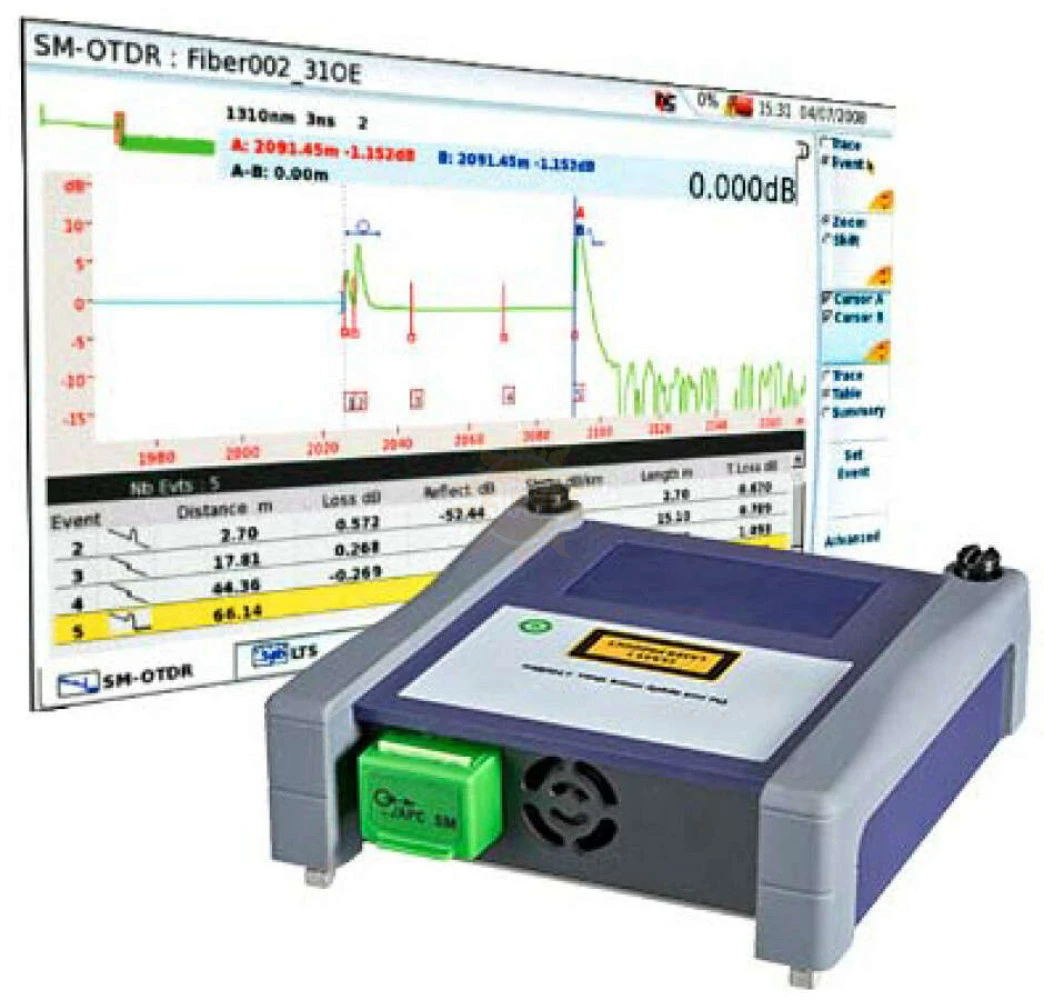

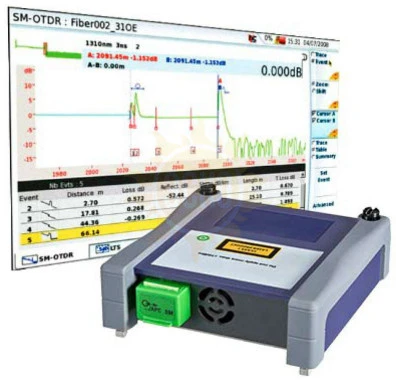

Комплект JD-EXOTDR-MTS2-2W-PMVF собран на базе платформы MTS-2000 (с логотипом JDSU) так как являлся выставочным образцом, он новый, не был в эксплуатации. Программное обеспечение прибора обновлено в 2022 году и является самым свежим для платформ серии VIAVI MTS-2000. Комплект также включает OTDR модуль E4126LA, длины волн 1310/1550 нм. (35/33 дБ), опцию источника излучения через OTDR порт, опцию измерителя мощности PM и определителя обрывов VFL.
В платформа поддерживает опциональное подключение переговорного устройства (оптический телефон TS), видеомикроскопа FBP-SD101 для осмотра торцов коннекторов и оптических портов на предмет загрязнений и царапин.
На сегодняшний день VIAVI MTS-2000 - это одна из самых технологичных и современных систем, измерениям которой Вы можете полностью доверять. Встроенное программное обеспечение и ПО на компьютере, позволяют быстро готовить профессиональные отчеты о тестировании. Все неоднородности оптического волокна будут на рефлектограмме: сварки, коннекторы, сплиттеры, макроизгибы. Также, Вы сразу увидите измеренные параметры: потери на сварных стыках, затухание волокна, потери и отражения от коннекторов, длину линии, расстояние до любого события и др. MTS-2000 - мощнейший портативный измерительный прибор.
- Экран: 5" дюймовый (12.5 см) TFT цветной сенсорный 800 x 480 WVGA

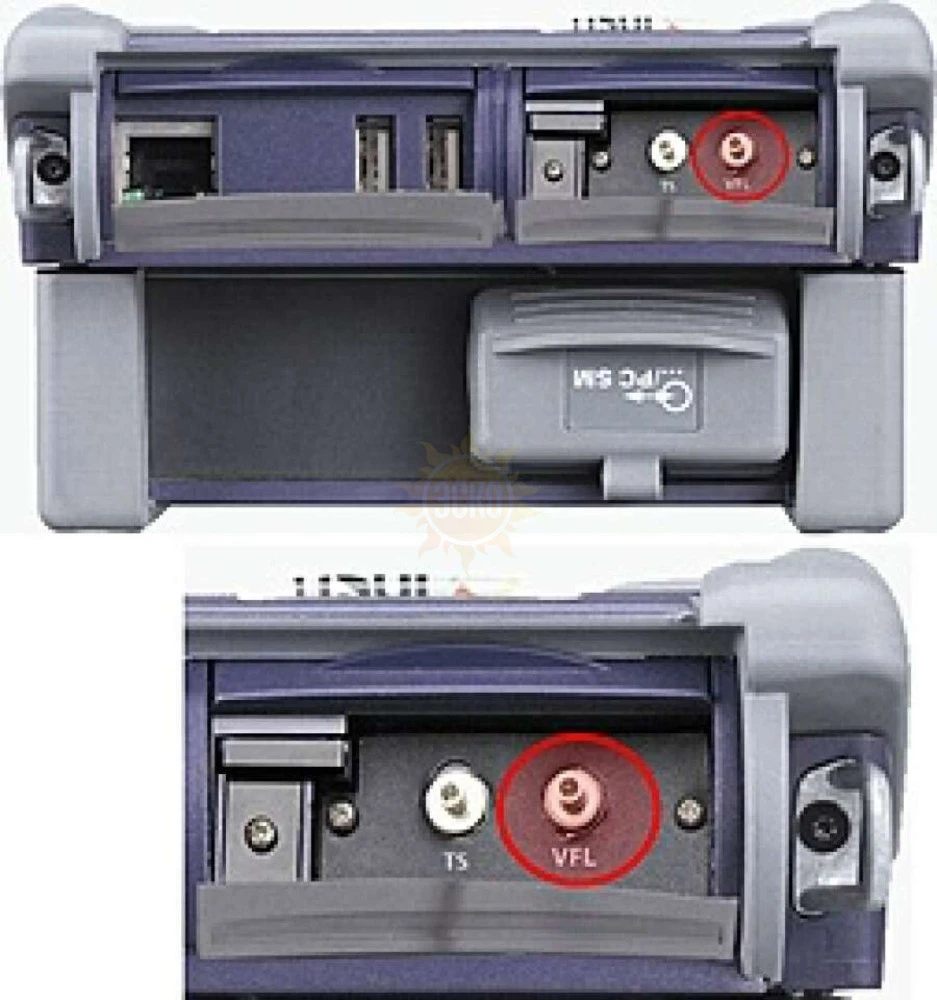

- Интерфейсы: USB 2.0 порт - 2 шт, mini-USB 2.0 порт - 1 шт, RJ45 LAN 10/100/1000 Mbps - 1 шт
- Bluetooth (опция), WiFi 802.11 b/g/n (опция)
- Внутренняя память: 1 GB (128 MB для хранения отчетов)
- Батарея: Аккумулятор lithium-polymer, 8 часов работы
- Питание: AC/DC адаптер, input 100-250 V AC, 50-60 Hz; 2.5 A max, output 12 V DC, 25 W
- Электрическая безопасность: соответствие EN60950
- Габариты с модулем (В x Ш x Д): 175 x 138 x 80 мм
- Вес с батареей: 0.864 кг
- Вес с батареей и модулем OTDR: 1.21 кг
- Температура работы без модулей и опций: от –20 до + 50°C
- Температура работы с модулем и опциями: от 0 до + 40°C
- Относительная влажность: от 0% до 95%
Технические характеристики
| Параметр | Значение |
|---|---|
| Длина волны рефлектометра | 1310 / 1550 нм |
| Динамический диапазон | 35 / 33 дБ |
| Мертвая зона по событиям (EDZ) | 1.5 м |
| Мертвая зона по затуханию (ADZ) | 6 м |
| Общие параметры | |
| Вес | 0.35 кг |
| Габариты | 128 x 134 x 40 мм |
| Оптические интерфейсы | |
| Сменные адаптеры | FC, SC |
| Технические характеристики | |
| Безопасность лазера | Class 1 |
| Единицы измерения длины | Километры, футы, мили |
| Показатель переломления | от 1.30000 до 1.70000 с шагом 0.00001 |
| Количество точек выборки | до 128,000 или до 256,000 |
| Измерение длины | |
| Режим | Автоматический или двумя маркерами |
| Диапазон отображаемой длины | до 260 км |
| Разрешение курсора | 1 см |
| Разрешение выборки | 4 см |
| Точность | ±1 м ± разрешение выборки ±1.10−5 x длина |
| Измерение затухания | |
| Режим | Автомат, ручной, по 2-м и по 5-ти точкам, LSA |
| Отображаемый диапазон | от 1.25 до 55 дБ |
| Отображаемое разрешение | 0.001 дБ |
| Разрешение курсора | 0.001 дБ |
| Линейность | ±0.03 дБ/дБ/±0.05 для LA |
| Пределы | от 0.01 до 5.99 дБ с шагом 0.01 дБ |
| Измерение отражения и ORL | |
| Точность измерения отражений | ±2 дБ |
| Отображаемое разрешение | 0.01 дБ |
| Пределы | от −11 до −99 дБ с шагом 1 дБ |
| Источник излучения | |
| Выходная мощность источника излучения | −3.5 дБм |
| Калиброванные длины волн | 1310/1550 нм |
Комплект поставки
- Модульная платформа MTS-2000 с сенсорным экраном
- E20PMVFL - опция измерителя мощности PM и определителя обрывов VFL для MTS-2000
- Модуль рефлектометра E4126LA - 1310/1550 нм (35/33 дБ) с опцией источника излучения через OTDR порт
- Мягкий кейс типа “Свободные руки”
- Наплечный ремень
- Блок питания
- Аккумулятор
- USB кабель
- Краткое руководство пользователя
