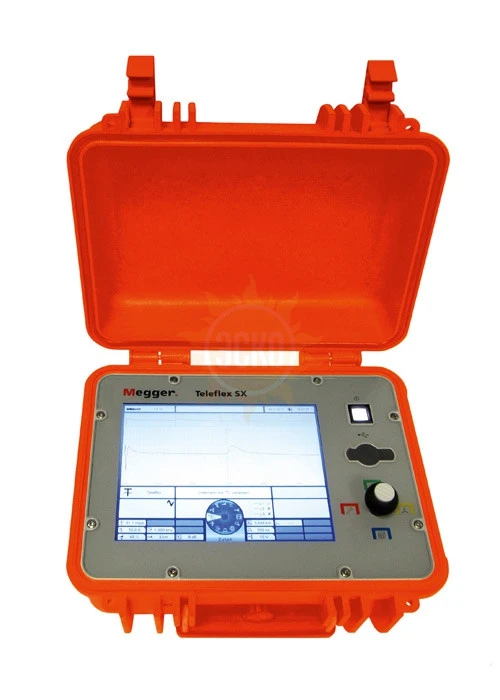

TFX SX - рефлектометр для силовых кабелей, 2 фазный

Благодаря разработке нового прибора Teleflex SX все замечательные свойства успешного рефлектометра Teleflex VX были перенесены в более портативный и удобный формат. Управление Teleflex SX осуществляется посредством нового сенсорного экрана и функциональной поворотной кнопки. Для представления результатов используется четкий, очень светлый 10,4“ дисплей.

Teleflex SX разработан специально для быстрого поиска повреждений силовых кабелей. Управление easyGO сведено до самых важных шагов и большей частью протекает в автоматическом режиме.

Новое техническое решение со значительно улучшенными параметрами, как, например, частота развёртки, ширина и амплитуда импульса обеспечивает большую дальность действия и максимальное разрешение.

Сенсорный экран позволяет более просто и быстро осуществлять управление, особенно при вводе подробной информации, например, в меню протоколирования.

Технология триггер ΔU Trigger всегда гарантирует наиболее подходящий момент срабатывания триггера.

Функция ARMslide с 15 изображениями при подаче одного ARM- импульса позволяет выбирать наилучшее изображение, что оказывает значительную помощь при измерениях на длинных и влажных кабелях.

Функция ProRange позволяет осуществлять подходящее усиление в зависимости от расстояния и, благодаря этому, отображает сигналы, полученные на длинных расстояниях, с такой же амплитудой, что и вблизи.

USB-интерфейс позволяет передавать данные при помощи USB-флешки в формате PDF, в виде набора данных для банка данных программного обеспечения Winkis или непосредственно на принтер.

Коммуникация с системой может осуществляться и напрямую через CAN или Ethernet, что позволяет дистанционно управлять прибором в офшорной зоне, например в ROV.

При помощи CAN-интерфейса Teleflex SX становится блоком управления системой поиска кабельных повреждений SPG 40, благодаря чему возможно простое и интуитивное управление всем процессом локализации повреждений.

Достоинства рефлектометра TFX SX

• Большой солнцезащитный 10,4“ цветной дисплей
• Очень простое управление при помощи меню и сенсорного экрана
• Поддерживает все существующие методы предварительной локализации
• Работа от аккумулятора

Функции рефлектометра TFX SX

• ARMslide-метод с 15 измерениями за один ARM-импульс
• ProRange для оптимального представления отдаленных деталей
• Рефлектометр для двух фаз, отображение до 6 измеренных диаграмм
• Автоматическое распознавание повреждения и конца кабеля
• Высокое разрешение благодаря высокой частоте выборки 400 МГц
• Внутренняя компенсация для хорошего отображения деталей в ближней зоне
• Память 2 GB для автоматического сохранения всех измерений
• USB-интерфейс для передачи данных и печати
• Управление системой SPG 40
• Автоматическое сохранение всех результатов измерений
• Отчет об испытаниях в формате PDF

Teleflex SX поддерживает следующие методы:

• Симметричная /асимметричная рефлектометрия
• Разностное измерение/сравнение
• Двухфазная рефлектометрия (TDR)
• Поддержка всех методов стабилизации электрической дуги посредством триггера ΔU
• ICE-метод развязки по току
• IFL (локализация заплывающих повреждений)
• Decay-метод блуждающей волны
• Прожиг электрической дугой
• Точная локализация ЧР
