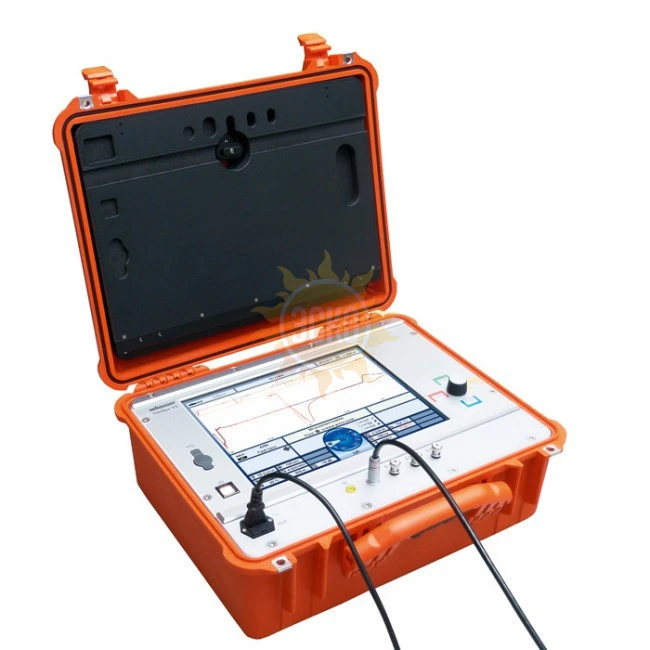

TFX VX-P - переносной рефлектометр для силовых кабелей

Как и все рефлектометры серии Teleflex новый TFX VX-P специально создан для быстрого поиска повреждений силовых кабелей. Концепция управления easyGO упрощена до самых важных шагов и большей частью управление проходит в автоматическом режиме.

Новое техническое решение со значительно улучшенными параметрами, как, например, частота развёртки, ширина и амплитуда импульса обеспечивает больший диапазон измерений и максимальное разрешение.

Технология триггер ΔU всегда обеспечивает наиболее подходящий момент срабатывания триггера. Функция ARMslide с 15 изображениями при подаче одного ARM-импульса позволяет выбирать наилучшее изображение, что оказывает значительную помощь при измерениях на длинных и влажных кабелях.

Функция ProRange позволяет выбрать подходящее усиление в зависимости от расстояния и, благодаря этому, отображает сигналы, полученные на длинных расстояниях, с такой же амплитудой, что и вблизи.

USB-интерфейс позволяет передавать данные при помощи USB-флешки в формате PDF, в виде набора данных для банка данных программного обеспечения Winkis или непосредственно на принтер.

Связь с системой может осуществляться также посредством Ethernet, что позволяет дистанционно управлять прибором, например, в офшорной зоне.

Teleflex VX-P поддерживает следующие методы

• Трехфазное измерение рефлектометром (TDR)
• Оптимизированная поддержка всех методов стабилизации электрической дуги триггером ΔU
• Все методы развязки по току ICE
• IFL – локализация заплывающих повреждений
• Decay – метод блуждающей волны
• Прожиг электрической дугой
• Интегрированное измерение изоляции ISO и емкости

Teleflex VX-P может встраиваться во все измерительные системы с соответствующей 19“ рамой для приборов, а также поставляется как отдельный переносной прибор.

Более старое поколение ЭТЛ может быть дооснащаться данным рефлектометром.

Базирующаяся на Linux операционная система отличается максимальной стабильностью.

Функции переносного рефлектометра TFX VX-P

• Очень простое управление посредством вращающейся ручки
• Трехфазный рефлектометр, одновременное представление до 6 рефлектограмм
• Автоматическое распознавание повреждения и конца кабеля
• Большой, очень яркий 15” дисплей
• Высокое разрешение благодаря высокой частоте выборки 400 МГц
• Внутренняя компенсация для хорошего отображения в ближней зоне
• Память 2 ГБ, автоматическое сохранение всех результатов измерения
• USB интерфейс для передачи данных и печати
• Отчет об испытаниях в формате PDF
• Наличие многих языков пользователя
