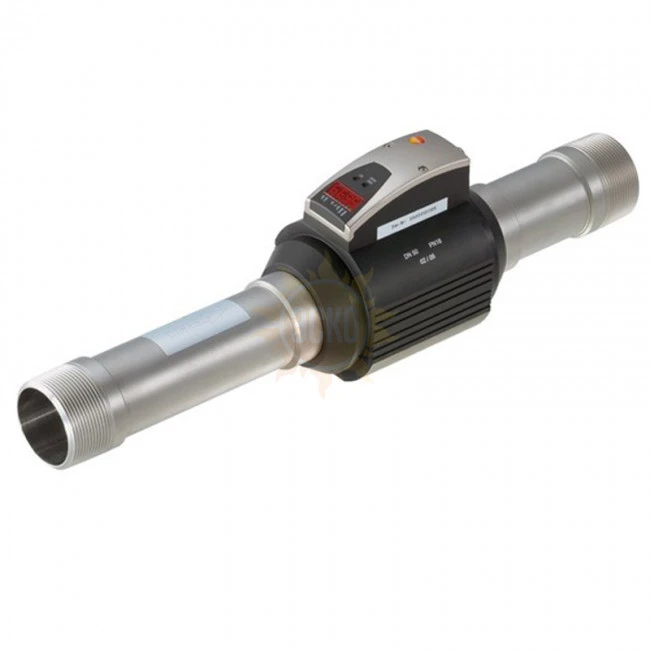

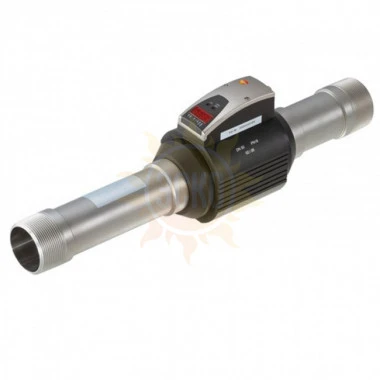

testo 6444

Применение:

- Мониторинг потребления

- Обнаружение утечек

- Управление пиковой нагрузкой

4 модели:

- диаметр трубы DN 50 (2)

Встроенный сумматор:

- Отображение суммарного потребления

- Потребление - через импульсный счетчик

- Переключ. в зависимости от потребления выходы (достижения порога переключения в зависимости от заданного времени t/ без временной зависимости)

Диап. измер.:

- 2.3 ... 700 нм3/ч

Измер. параметры:

- Нормализ.объемный расход в нм3/ч или нл/мин

- Потребление в нм3

- Температура среды в °C

Погрешность:

Для классов качества сжатого воздуха (ISO 8573: частицы - влажность - масло) 1-4-1:

+/- 3 % от изм. зн. +/-0.3 % от конечн. зн.

Условия процесса:

0 ...+60 °C, PN 16, 0…90 %ОВ (защита от конденсата),

классы качества сжатого воздуха ISO 8573: провер. для 1-4-1

Резьба, длина, материал встроенной измерительной трубки:

- R 2; 475 мм (укорочен. трубка); нержав. сталь 1.4401

Сигнальный выход:

2 выхода на выбор для одновременного использования:

- Аналоговый выход, 4 ... 20 мА (4-пров.), макс.

- нагрузка 500 Ом, свободная градуировка в диапазоне 0 ...

- конечное значение диапазона

- Импульсный выход, значение 0.001 ... 1,000,000 м3,

- Протяженность импульса 0.02 ... 2 с, 24 В DC-уровень

- 2 переключ. выхода, параметризация (в зависимости от потребления / массового расхода, с/без указания интервала t, НЗ, НО, окно гистерезиса) макс. нагрузка 19 ... 30 В DC/250 мА (для каждого канала)

Питание:

19 ... 30 В DC, потребление тока < 100 мА

Дисплей, меню управления:

- 4-сегментный буквенно-цифровой дисплей

- 2 кнопки управления

- меню управления

- 7 светодиодов

Класс защиты:

IP65

Электрическое подключение:

M 12x1-разъем, нагрузка 250 мА,

защита от короткого замыкания (синхрониз.), защита от обратной полярности и перегрузки
