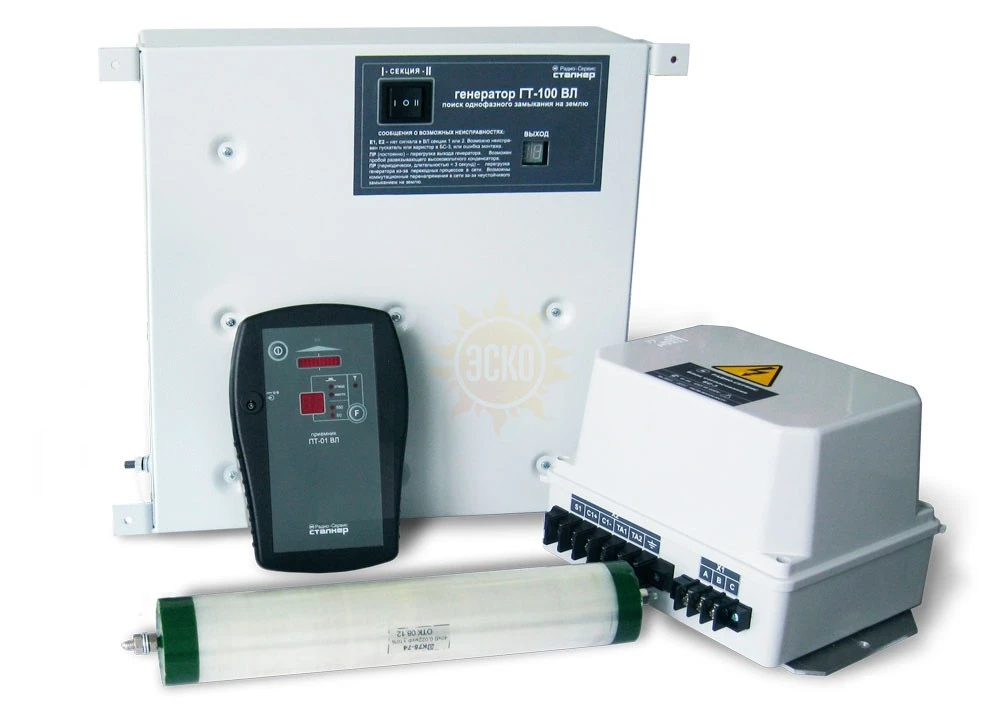

Описание дефектопоискового комплекса Сталкер ВЛ на 1 секцию шин

Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю (ОЗЗ) и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.

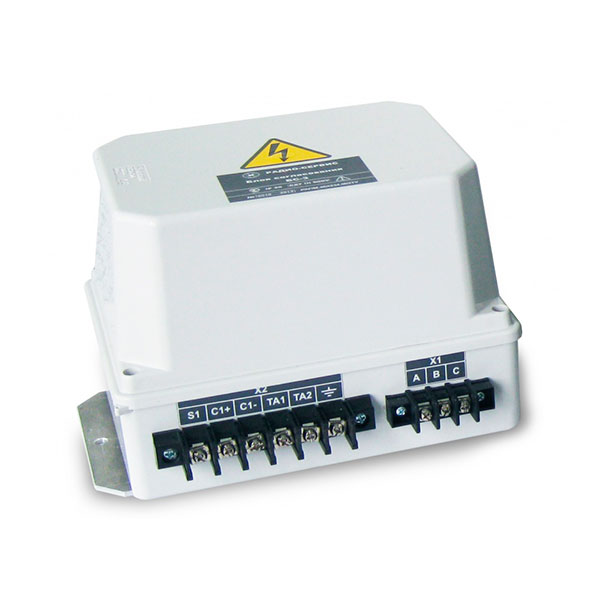

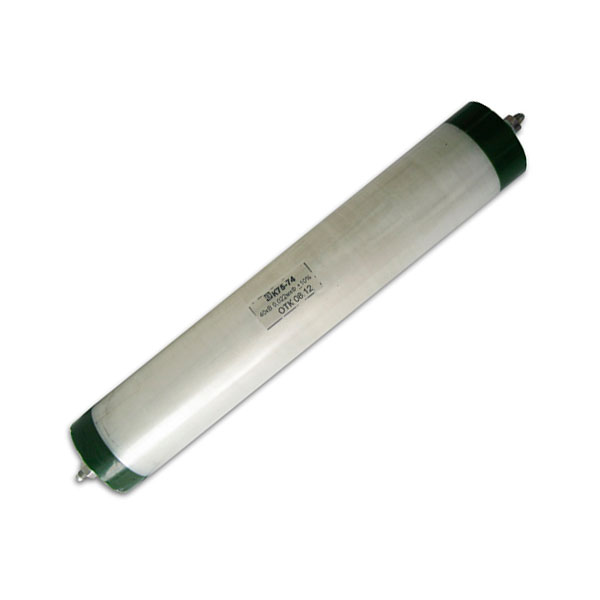

При возникновении замыкания на землю включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.

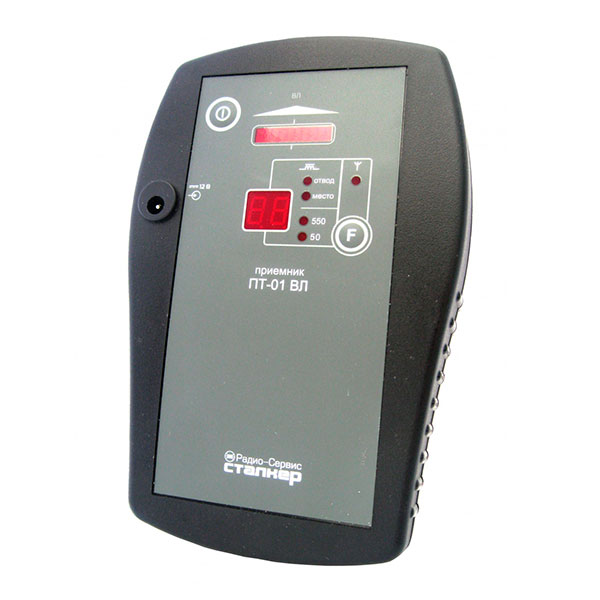

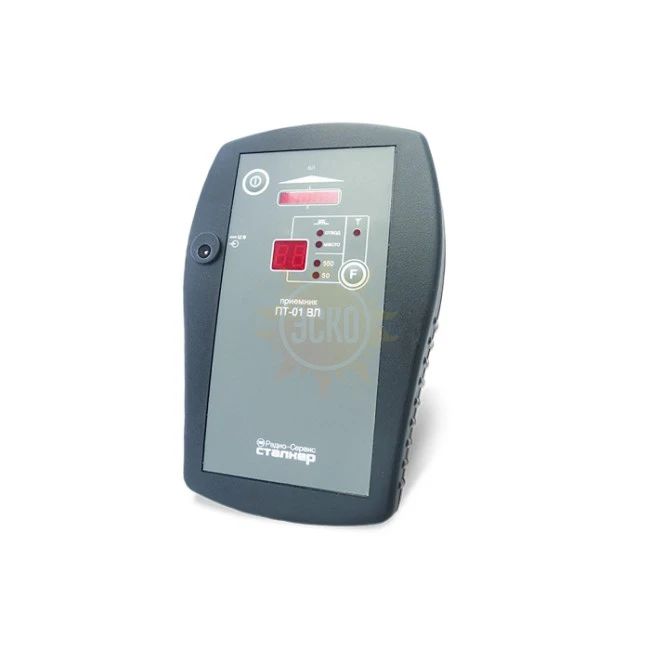

При поднесении приёмника "ПТ-01ВЛ" к каждой из ячейки на поврежденной линии будет максимальное значение индикации.

После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.

Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.

Особенности дефектопоискового комплекса Сталкер ВЛ на 1 секцию шин

• Запатентованный метод определения поврежденного фидера с применением генератора;
• Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
• Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”, "Волна", "Зонд");
• Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
• Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
• Диапазон рабочих температур от – 30 до + 55 º С.
• Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
• Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
• Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
• Высокая помехоустойчивость.
