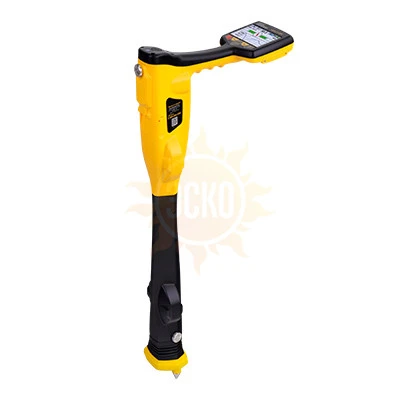

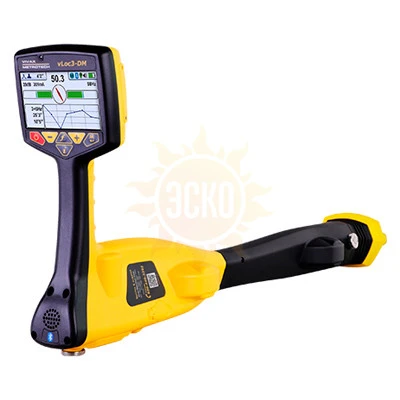

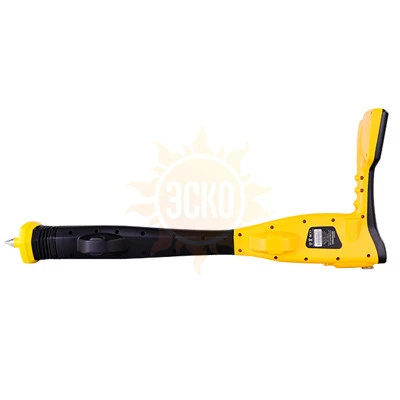

vLoc3-DM - трубопроводный дефектоскоп

распечатать описание в PDF

Частота

Активная: - Конфигурируемые частоты от 16Гц до 200 кГц

Направление сигнала (SD) - повышенная частота с направлением выходного сигнала генератора
Пассивная: Мощность - 50 Гц и 60 Гц, Радио – 10кГц - 22.7 кГц

Поиск дефектов: 3/6Гц и 4/8Гц

Питание

- 6 щелочных батарей типа AA

- Перезаряжаемые литий-ионные аккумуляторные батареи с зарядным устройством от сети 100-240 В перем. тока

Температура рабочая

от -20°C до +50 °C

Температура хранения

от -40ºC до +60ºC

Размеры

321 мм x 124 мм x 676 мм

Вес

2,1 кг

цена по запросу

с поверкой +2 500 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 2 года

Описание vLoc3-DM

Трубопроводный дефектоскоп vLoc3-DM применяется для поиска трассы и определения точного местоположения повреждений изоляции нефтепровода или газопровода. Прибор работает в условиях высоких помех, а также позволяет сохранять данные в приемник с привязкой к системе координат GPS.

Система vLoc3-DM может использоваться как на магистральных, так и на распределительных трубопроводах. Полное обследование ACVG может быть проведено с использованием vLoc3-DM и подключаемой A-рамки. Данные могут быть получены в режиме реального времени и выведены на яркий цветной дисплей. Функция обратного хода выделяет положение операторов на графике, позволяя им вернуться к интересующей точке, где можно провести дальнейшую оценку или обследование ACVG или использовать A-рамку.

С помощью двух комплектов 3D-антенн искажение сигнала легко обнаруживается и отображается на дисплее. vLoc3-DM имеет новый экран отображения вектора для полностью автоматического поиска без перемещения, экран графика поперечной схемы, показывающий одновременно пиковые и нулевые значения, обеспечивающие незамедлительное измерение искажения сигнала, и экран вида сверху (вид план), показывающий относительную ориентацию коммуникации под любым углом.

Назначение трубопроводного дефектоскопа vLoc3-DM

поиск дефектов изоляции подземных трубопроводов
построение графиков изменения токов СКЗ
обнаружения мест контакта трубопровода с другими металлическими объектами
локализация трубопроводов на большой протяженности
передача активного сигнала для поиска дефектов изоляции подземных трубопроводов

Особенности дефектоскопа vLoc3-DM

Легкий приемник для неутомительной работы
Прочный „ABS“-корпус из углеродного волокна
Яркий антибликовый цветной дисплей
Быстрая обработка сигнала благодаря двухядерному процессору
Предупреждения об искажении электромагнитного поля с цветной кодировкой
Низкочастотный сигнал тока (3 Гц или 4 Гц)
Встроенный Bluetooth и GPS
Источник: https://www.souz-pribor.ru/catalog/energy_laboratory/pribory-dlya-trassirovki-i-poiska-povrezhdeniy-podzemnykh-kommunikatsiy/vloc3-dm/

технические Характеристики vLoc3-DM

Параметр	Значение
Конструкция	Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением
Вес	2,1 кг
Габариты	321 мм x 124 мм x 676 мм
Тип экрана	Цветной высококонтрастный трансфлективный ЖК-экран, 480 x 272 пикселов, глубина цвета: 16 бит, 4,3"
Антенны приемника	Два комплекта всенаправленных 3D антенн
Батареи	- 6 щелочных батарей типа AA - Перезаряжаемые литий-ионные аккумуляторные батареи с зарядным устройством от сети 100-240 В перем. тока
Срок работы батарей	- Щелочные батареи – 12 часов - Li-Ion аккумуляторы – 40 часов
Защита от внешних воздействий	IP65 и NEMA 4
Внешнее подключение	- Гнездо для вспомогательных принадлежностей используется для зарядки внутренних аккумуляторных батарей и установки вспомогательных принадлежностей - Гнездо mini-USB для передачи данных и программирования
Приемник GPS	Встроенный
Модуль Bluetooth	Встроенный
Рабочие частоты	Активная: - Конфигурируемые частоты от 16Гц до 200 кГц Направление сигнала (SD) - повышенная частота с направлением выходного сигнала генератора Пассивная: Мощность - 50 Гц и 60 Гц, Радио – 10кГц - 22.7 кГц Поиск дефектов: 3/6Гц и 4/8Гц
Рабочие режимы	Поиск дефектов, Поиск дефектов с использованием A-рамки, Классический поиск, График поперечной схемы, Вид сверху (вид план), Отображение вектора (боковое смещение и глубина), Поиск зондов
Запись и передача данных	50 миллионов записей – записывается глубина, ток, частота, режим, настройка усиления, координаты GPS, дата и время (если включен Bluetooth). Загрузка данных из приемника при помощи бесплатного приложения MyLocator3 форматы xlx, txt, shp и kml, мобильное приложение VMMAP
Класс защиты	IP65 и NEMA 4
Диапазон температур	- Во время работы: от -20ºC до +50ºC - Во время хранения: от -40ºC до +60ºC
Генератор	Мощность 150 Вт, максимальный ток 4 А, защита от перегрузок
