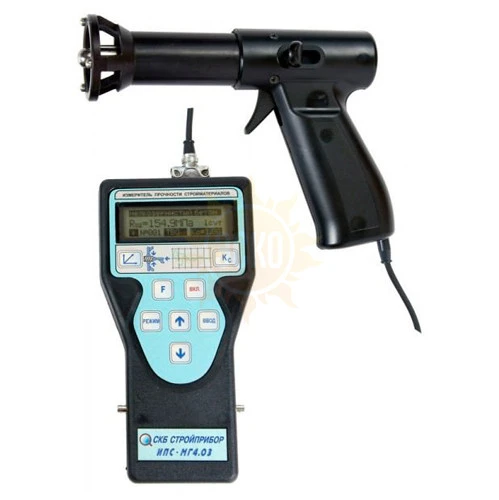

ИПС-МГ4.03 - измеритель прочности бетона

Назначение измерителя прочности бетона ИПС-МГ4.03:

Приборы ИПС-МГ4.01, ИПС-МГ4.03 и ИПС-МГ4.04 предназначены для оперативного неразрушающего контроля прочности и однородности бетона и раствора методом ударного импульса по ГОСТ 22690. Область применения прибора - определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Приборы могут применяться для контроля прочности кирпича и строительной керамики, также позволяет оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твердость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения.

Описание измерителя прочности бетона ИПС-МГ4.03:

В отличие от аналогов, приборы ИПС-МГ4.01, ИПС-МГ4.03 и ИПС-МГ4.04 снабжены:

• устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением Ж ГОСТ 22690;
• устройством маркировки измерений типом контролируемого изделия (балка, плита, ферма);
• функцией исключения ошибочного промежуточного значения.

Приборы имеют энергонезависимую память, режим передачи данных на компьютер через USB-порт и снабжен устройством ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.

Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов, электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.

Алгоритм обработки результатов измерений включает:

• усреднение промежуточных значений;
• сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
• усреднение оставшихся после отбраковки промежуточных значений;
• индикацию и запись в память конечного значения прочности и класса бетона.

Модификация ИПС-МГ4.03 имеет все возможности прибора ИПС-МГ4.01, дополнительно оснащена функцией вычисления класса бетона В с возможностью выбора коэффициента вариации, снабжена 44 базовыми градуировочными характеристиками, учитывающими вид бетона, имеет подсветку дисплея, часы реального времени, функцию просмотра промежуточных значений прочности бетона и оснащена возможностью уточнения базовых градуировочных характеристик в зависимости от условий твердения и возраста бетона.

В модификации ИПС-МГ4.04 электронный блок закреплен на корпусе склерометра с возможностью поворота на 90° относительно его продольной оси. Прибор оснащен устройством автоматического определения направления удара, имеет функцию просмотра промежуточных значений.

Примечание: В соответствии с ГОСТ 18105 метод ударного импульса отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.

Допускается также привязка градуировочной зависимости, установленной в приборе с помощью коэффициента совпадения в соответствии с ГОСТ 22690 (п. 6.1.8, Приложение Ж).
