Тепловизор АКИП-9315
распечатать
Описание
Тепловизор АКИП-9315 разработан специально для получения и анализа термограмм печатных плат. Диапазон измеряемых температур от -15 °C до +600 °C. Размер приемника излучения 256 x 192 пикселей, что позволяет получать картинку с высокой четкостью изображения. Частота обновления кадров: 25 Гц. Тепловизор имеет широкое поле зрения (FOV): 56° x 42°.

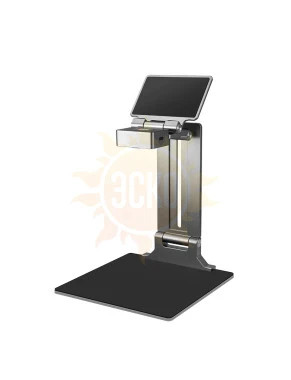

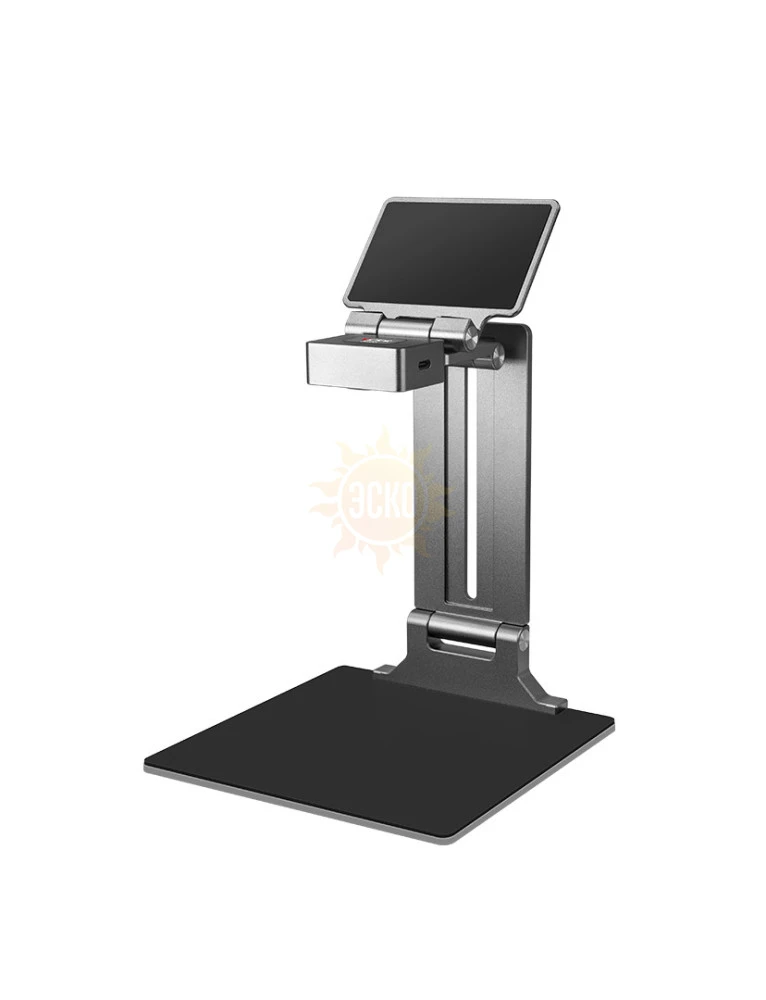

Новинка представляет собой компактную ИК-камеру, установленную на вертикальную складную стойку с рабочей поверхностью (стол ремонтника). Стойка имеет высоту 230 мм и основание 150 на 150 мм, оснащенное нескользящим прорезиненным материалом. Это основание предназначено для удобного расположения объекта измерения. В первую очередь таким объектом измерения и анализа является печатная плата (PCB). Тепловизионную камеру можно перемещать вертикально, приближая для большей детализации или отдалять для получения более общего вида. Минимальное фокусное расстояние 100 мм, при использовании макролинзы, входящей в комплект поставки, можно уменьшить фокусное расстояние до 30 мм.
Характеристики Тепловизор АКИП-9315
| Диапазон температур | -15 °C … +600 °C |
| Размеры приемника излучения | 256 X 192 пикселей |
| Пространственное разрешение (IFOV) | 3,81 мрад, поле зрения 56° x 42° |
| Частота обновления кадров | 25 Гц |
| Фокусировка | ручная, минимум 100 мм (от 30 мм с макролинзой) |
| Интерфейс | USB Type-C |
| Источник питания | Батарейное (литиево-ионный аккумулятор) |
| Особенности | Тепловизор без экрана, для работы требуется ПК до управление WIN10/11 или смартфон на базе Android, подключение по интерфейсу USB Type-C. Предназначен для анализа тепловых изображений печатных плат. Детектирование паразитных токов в следствие плохого контакта или мест короткого замыкания. Дистанция измерения от 100 до 150 мм, при использовании макро линзы от 30 мм. Регулируемая по высоте вертикальная стойка с подставкой для смартфона, для удобного расположения на рабочем месте. Программное обеспечение с широким набором функций – 6 типов палитр, автоотслеживание горячих и холодных точек, установка допуска, сохранение фото (jpg) или запись видео файла (mp4). |
