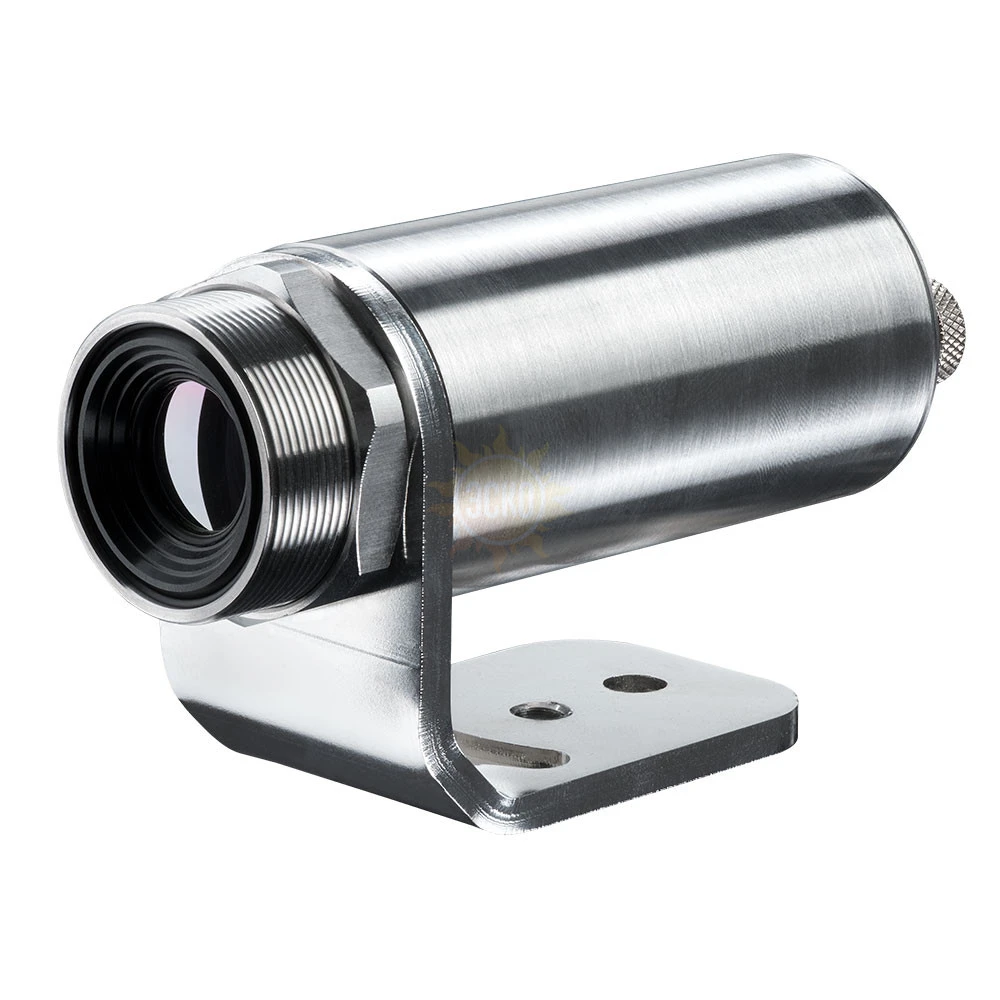

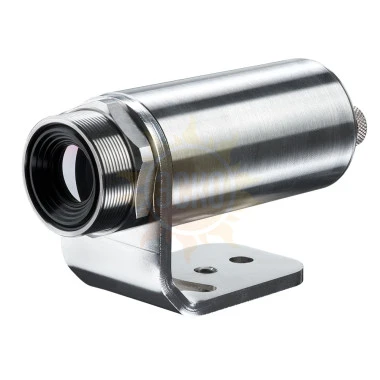

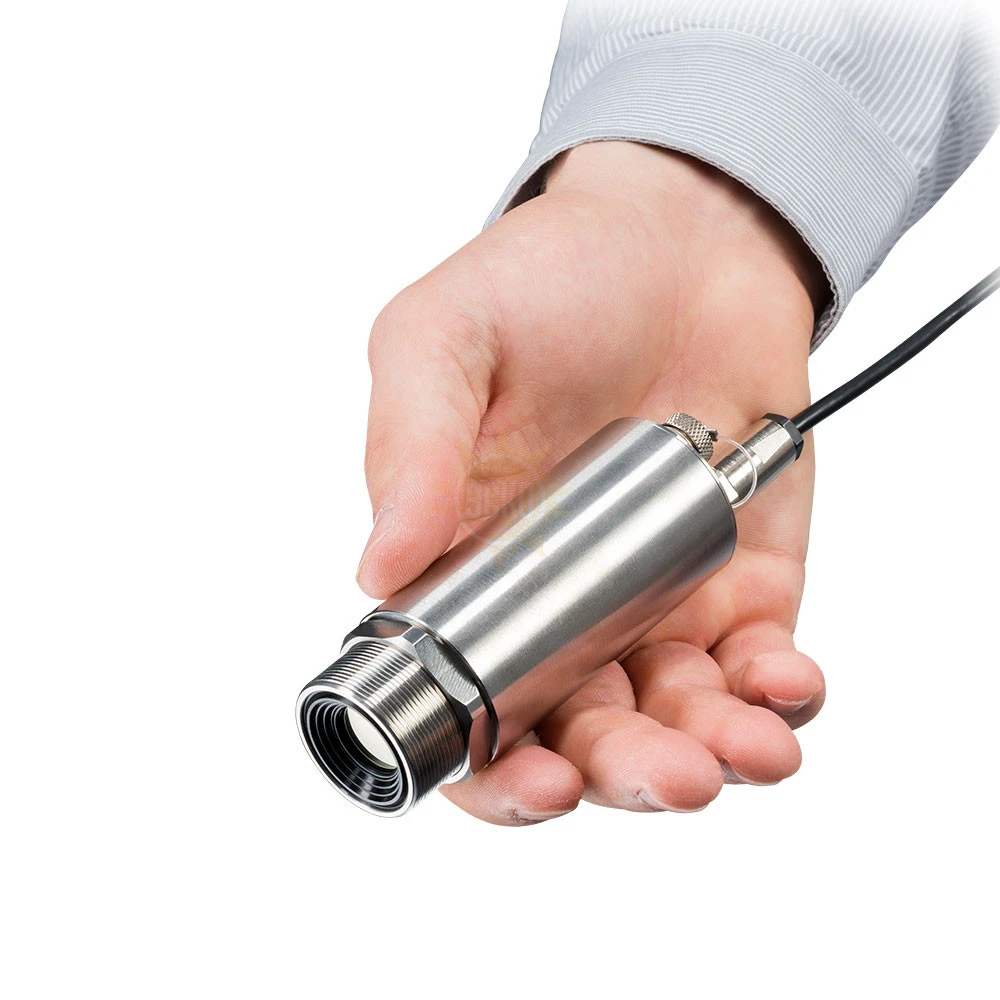

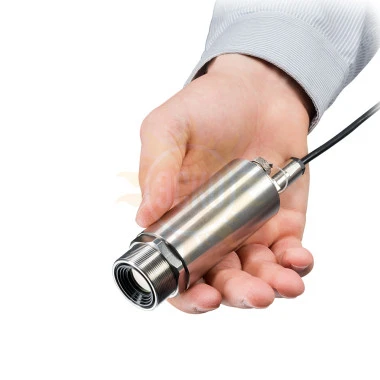

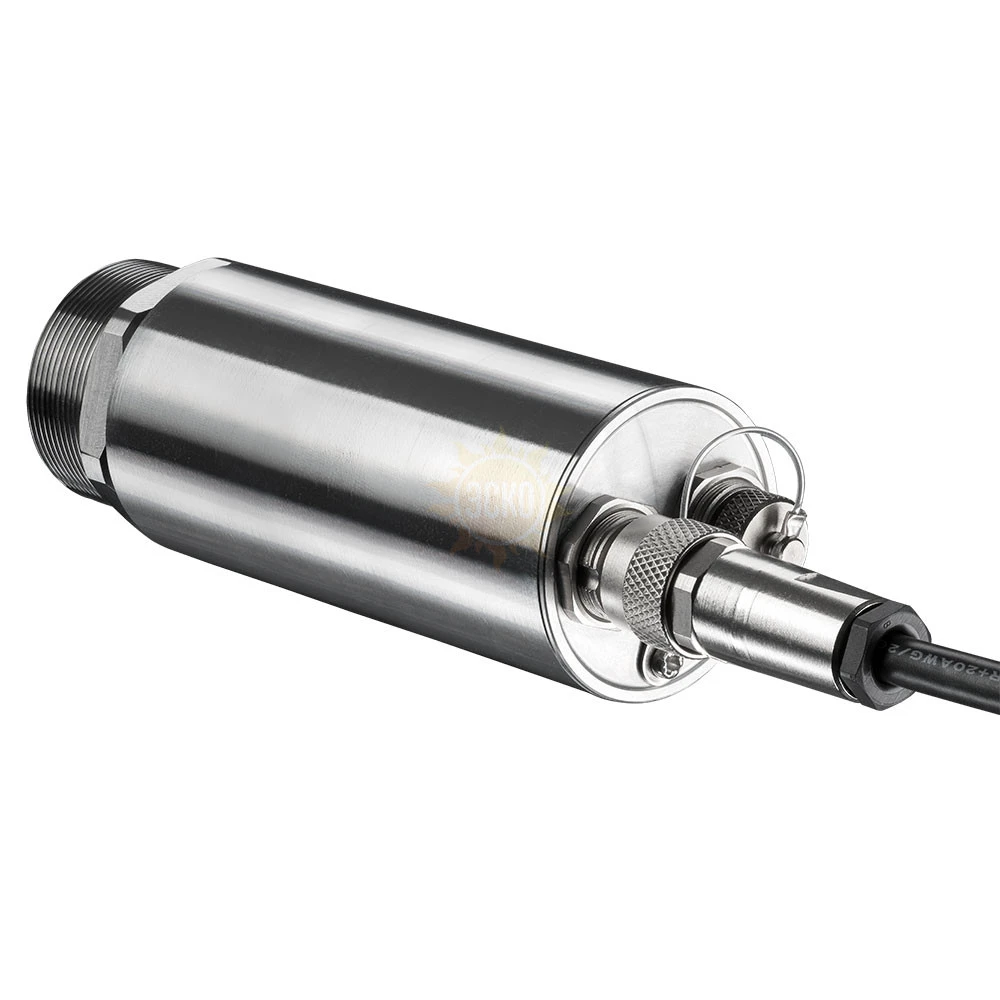

Инфракрасная камера Optris Xi 400
распечатать
Особенности
- Прочная компактная ИК-камера с системой ручного программируемого фокуса
- Функция автоматического поиска горячей/холодной точки
- Диапазон измерений температуры: -20…1500 °C
- Спектральный диапазон 8...14 мкм
- Оптическое разрешение 390 : 1
Новая ИК-камера Xi 400 сочетает в себе преимущества инфракрасной камеры и пирометра.
С камерой Xi 400 больше не понадобится проводить кропотливую работу со сложным позиционированием датчика вручную по поиску горячих/холодных точек на объекте измерения. Встроенная функция автоматического поиска пятна сама находит самую горячую или самую холодную точку. ИК-камера Xi 400 обладает температурной чувствительностью 80 мК и способна проводить точные измерения температуры в диапазоне от -20 до 900 °C, а превосходное оптическое разрешение обеспечивает соотношение размера пятна от расстояния измерения до 390:1.
Большой выбор объективов, включая новый объектив 80°, расширяет возможности камеры. Благодаря выгодной цене промышленная ИК-камера Xi 400 является привлекательной альтернативой пирометрам для точечных измерений температуры.
Области применения
ИК-камера Xi 400 – это универсальное средство измерений, которое можно использовать в различных отраслях промышленности для интеграции в автоматизированные процессы.
В дополнение к типичному использованию на основе компьютерных и программных технологий ИК-камера Xi 400 способна автоматически распознавать зоны измерений при помощи смарт-устройства точечного поиска. Многогранная промышленная ИК-камера Xi 400 превосходно подходит для широкого применения, например, в машиностроении или в устройствах с мини-датчиками.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Оптическое разрешение | 382 × 288 пикс. |
| Матрица | FPA, без охлаждения (с шагом 17 мкм) |
| Спектральный диапазон | 8 ... 14 мкм |
| Диапазон измерений температуры | -20 °С...100 °С, 0 °С...250 °С, (20) 150 °С...1500 °С 1) |
| Частота кадров | 80 Гц / 27 Гц |
| Оптика (FOV) | 18° × 14° (f=20), 29°× 22° (f=12,7), 53°× 38° (f=7,7), 80°×54° (f=5,7) |
| Фокусировка | привод для фокусировки с ручным управлением |
| Оптическое разрешение (D : S) | 390 : 1 (оптика 18°) |
| Тепловая чувствительность (NETD) | 80 мК |
| Пределы допускаемой основной погрешности измерений | ±2 °С или ±2 %, берется наибольшее значение |
| Интерфейс ПК | USB 2.0 / опционально: преобразование USB в GigE (PoE) |
| Интерфейс процесса (PIF), стандартный | Вход 0…10 В, цифровой вход (макс. 24 В), выход 0…10 В |
| Интерфейс процесса (PIF), промышленный | 2 входа 0...10 В, цифровой вход (макс. 24 В), три выхода 0...10 В, три реле (0...30 В / 400 мА), реле самодиагностики |
| Длина кабеля (USB) | 1 м (по умолчанию), 3 м, 5 м, 10 м, 20 м |
| Степень пылевлагозащиты | IP67 |
| Вибростойкость2) | МЭК 60068-2-6 (синусоидальная форма) МЭК 60068-2-64 (широкополосный спектр колебаний) |
| Ударостойкость | МЭК 60068-2-27 (25 g и 50 g) |
| Электропитание | USB |
| Условия эксплуатации | температура окр. среды от 0 °С до +50 °С |
| Габаритные размеры | Ø 36 мм х 90 мм (резьба М30х1) |
| Масса | 0,2 кг |
Прим.:
1) Погрешность измерений нормируется при температуре от 150 °С и выше.
2) Более подробная информация представлена в Руководстве по эксплуатации.
Комплектация
- ИК-камера Xi 400
- Кабель USB (1 м)
- Стандартный кабель PIF (1 м) с клеммной колодкой
- Монтажный кронштейн с отверстиями с резьбой для крепления к опоре, монтажная гайка
- ПО optris® PIX Connect
