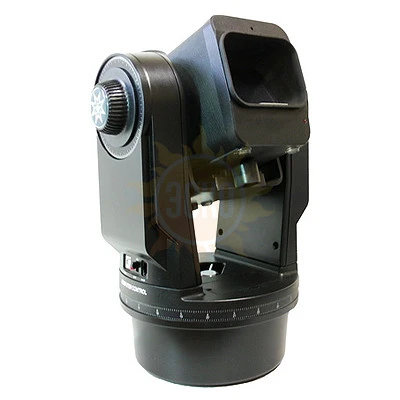

Термограмма-Панорама — тепловизионный комплекс

Артикул: 00-Б0000568
Нижний предел температурного диапазона
-40 °C
Верхний предел температурного диапазона
300 °C
Тип ИК-приемника
охлаждаемый
Размер матрицы
480х640
Погрешность
±1% или 1 °C
Погрешность
±1% или 1 °C
Температурная чувствительность
0,05°С
Угол обзора (поле зрения)
25° x 20°
цена по запросу
Доставка  в кратчайшие сроки
по Москве от 500

по России от 1000
Гарантия  2 года
ТД «ЭСКО» официальный дистрибьютор Техно-АС в России

Назначение комплекса Термограмма-Панорама:

Новый тепловизионный комплекс позволяющий снимать в автоматическом режиме термограммы с высокой разрешающей способностью с большими углами обзора, с последующей автоматической связкой термограмм в панораму. Тепловизионный комплекс «Термограмма-Панорама», реально позволяет получать термограммы огромных объектов с одной точки съемки без помощи ручной работы оператора, как на стадии съемки, так и на стадии обработки термограмм на компьютере.

Измерение температурных полей огромных объектов с одной точки, для энергоаудита зданий, сооружений и оборудования всех областей промышленности.

Особенности комплекса Термограмма-Панорама:

  • Высокая чувствительность.
  • Высокое пространственное разрешение.
  • Возможность автономной работы.
  • Автоматическая привязка для измерения абсолютных температур.
  • Подключение к компьютеру через принтерный (LPT) порт.

Тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей.

Термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.

Принцип работы комплекса Термограмма-Панорама:

Принцип работы основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем, снятии серии термограмм с использованием автоматического поворотного устройства. Программная обработка серии термограмм с привязкой их друг к другу, с получением в результате одной панорамной термограммы высокого разрешения. Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку. Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02 °С. Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.

Характеристики ТЕХНО-АС Термограмма-Панорама

Параметр Значения
ИК-приемник InSb, охлаждение приемника - жидкий азот
Время автономного режима работы 8 часов
Диапазон измерения температуры -40...+300 °С
Диапазон рабочих температур -40...+60 °С
Температурное разрешение на уровне 30 °С по всему полю зрения 0,05 °С
Погрешность измерения абсолютных температур по АЧТ по всему полю зрения ±1 °С или ±1% от диапазона
Спектральный диапазон 3,5 - 5 мкм
Поле зрения Не менее 25 x 20°
Число элементов разложения в строке 640
Число строк в кадре 480
Диапазон измерения коэффициента теплового излучения 0,5-1
Вес ИК-камеры не более 1,5 кг

Комплектация ТЕХНО-АС Термограмма-Панорама

Наименование Количество
1. Инфракрасная камера в соответствии для тепловизионных комплектов требованиям, предъявляемым к средствам измерений 1
2. Процессорный блок на базе компьютера типа NETBOOK 1
3. Аккумуляторы 2
4. Сетевое зарядное устройство 1
5. Комплект соединительных кабелей 1
6. Штатив 1
7. Сосуд Дюара СДС-:М 1
8. Термометр контактный ТК-5.01П 1
9. Сканер панорамного термографирования 1
