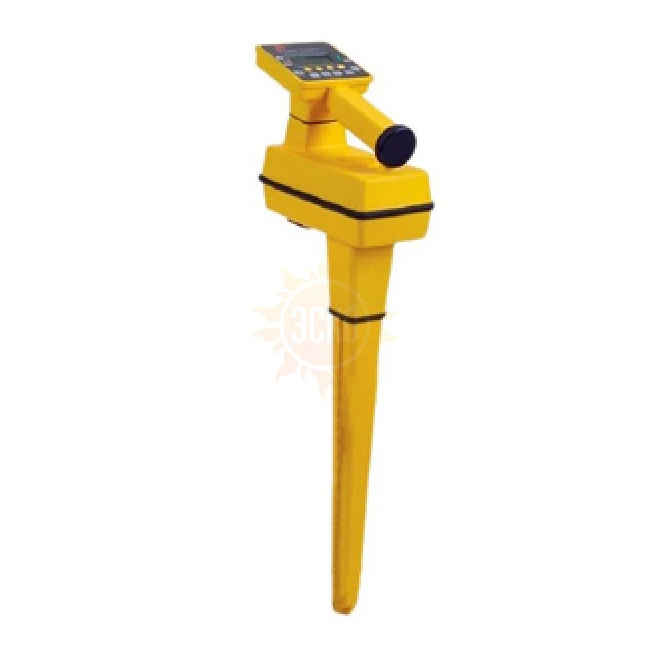

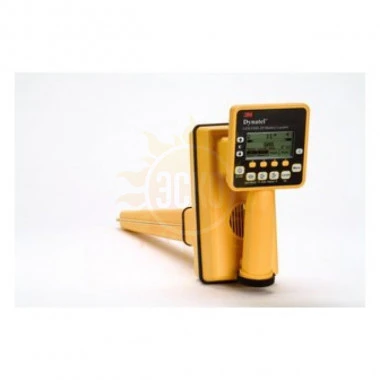

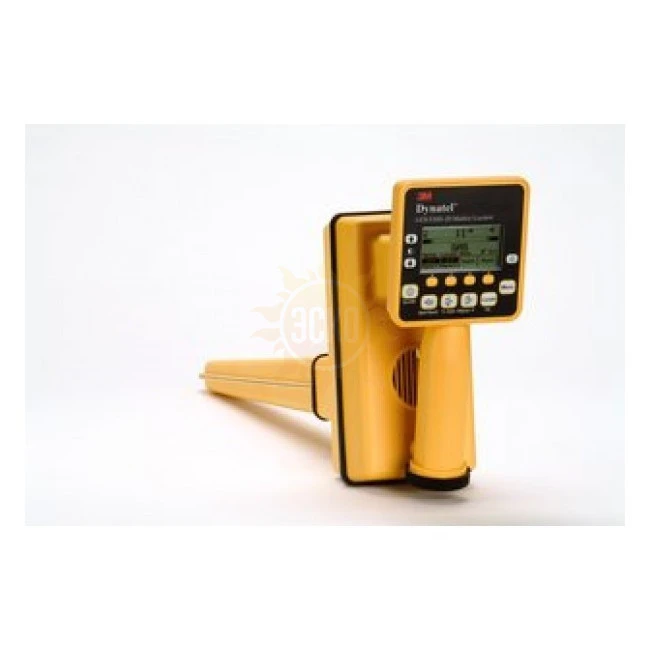

Маркероискатель 3M 1420Е EMS-ID – это легкий прочный надежный прибор с интуитивно понятным меню и дисплеем высокого разрешения с подсветкой.
Описание 3M Dynatel 1420 EMS-ID
На сегодняшний день маркероискатели, работающие на основе метода электромагнитной индукции, позволяют точнее всего указывать местонахождение подземных коммуникаций при условии установки на них электронных маркеров.
Маркероискатель 3M 1420Е EMS-ID – это легкий прочный надежный прибор с интуитивно понятным меню и дисплеем высокого разрешения с подсветкой. Прибор позволяет точно определить местонахождение пассивных иинтеллектуальных маркеров 3M и глубину их залегания.
1420E EMS-ID имеет возможность подсоединения GPS приемника для привязки траектории трассы и мест закладки маркеров к координатам GPS и внесения их в ГИС системы (функция работает только с интеллектуальными маркерами 3М).
Принцип работы маркероискателя 3M 1420Е EMS-ID
Основа технологии электронной маркировки – зондирование поверхности генерирующим сигналы прибором, который определяет положение маркера. Электронные маркеры закладываются в грунт рядом с подземными трубами или кабелями при их прокладке или проведении ремонтно-восстановительных работ. Сигнал, который подает маркероискатель, улавливается маркером, вызывая в последнем колебания заданной частоты. С помощью этих колебаний оператор идентифицирует маркер и устанавливает расположение подземной трассы.
Электронные маркероискатели 3М отличаются:
- максимальной точностью обнаружения местоположения маркеров и измерения глубины их залегания;
- возможностью работы с интеллектуальными маркерами (запись и получение информации о трассе без проведения шурфа);
- обнаружением неметаллических труб и оптических кабелей по электронным маркерам;
- возможностью интеграции с технологиями GPS/ГЛОНАСС и построении на основе 3М маркероискателя комплексной интеллектуальной системы учета всех подземных коммуникаций (3М АИСУ МПК).
Технические характеристики
|
Типы маркеров (устанавливаются при начальном конфигурировании)
|
общего назначения |
| коммуникации | |
| газопровод | |
| телефония | |
| водопровод | |
| канализация | |
| кабельное телевидение (CATV) | |
| силовой кабель | |
| Максимальный диапазон программирования интеллектуальных маркеров | 0 – 15 см - околоповерхностный |
| 0 – 30 см - сферический | |
| 0 – 61 см - полноразмерный | |
| Диапазон чтения интеллектуальных маркеров | 0 – 60 см - околоповерхностный |
| 0 – 1,2 м - сферический (телефон, газ, канализация, кабели связи, кабельное ТВ (CATV), общего назначения) | |
| 0 – 1,0 м - сферический (сеть питания, водопровод) | |
| 0 – 2,0 м - полноразмерный | |
| Диапазон измерения глубины с помощью пассивных маркеров | 0 – 0,6 м - околоповерхностный |
| 0 – 1,5 м - сферический | |
| 0 – 1,8 м - средний | |
| 0 – 2,4 м - полноразмерный | |
| Точность определения глубины залегания маркера | ±15 % ± 5 см |
| Режим обнаружения двух типов маркеров | да, любые два типа маркеров одновременно |
|
Продолжительность работы от батареи
|
20 часов (среднее значение) |
| Связь с компьютером | через порт RS-232 (для архивирования информации и обновления ПО) |
| Память | на 100 считанных маркеров и на 100 записанных маркеров |
| Вес | 1,8 кг |
| Температура эксплуатации | -20°C ... +50°C |
| Температура хранения | -20°C ... +70°C |
| Уровень пыле-влагозащищенности | IP 54 |
Характеристики 3M Dynatel 1420 EMS-ID
| Технические характеристики 3M Dynatel 1420 EMS-ID | |
|---|---|
| Рабочая t°C | -20 +50 |
| Температура хранения °C | -20 +70 |
| Вес кг | 1.8 |
Комплектация 3M Dynatel 1420 EMS-ID
| 1. | 3M Dynatel 1420 EMS-ID - маркероискатель |
| 2. | Инструкция по применению |
