Поиск кабелей и скрытой проводки в стенах и под землёй (глубина: 0...2,5 м); отыскание проводов под напряжением (уровни: 12, 50, 120, 230, 400 В / 0...60 Гц); поиск места обрыва и КЗ. ЖКИ с подсветкой приёмник: код и уровень сигнала, уровень внешнего напряжения; генератор: код и уровень вых. сигнала). Выходной сигнал: модулированный (125 Гц). Автоматический/ручной выбор уровня сигнала. Автовыключение. Встроенный фонарь (приёмник). Защита от перегрузок CAT III 600 V; EN 61010-1. Питание: 9 В «Крона». Габаритные размеры: приёмник 192х60х37 мм; генератор 128х68х30 мм. Масса: приёмник 229 г; генератор 185 г.
Описание Актаком АСТ-1112

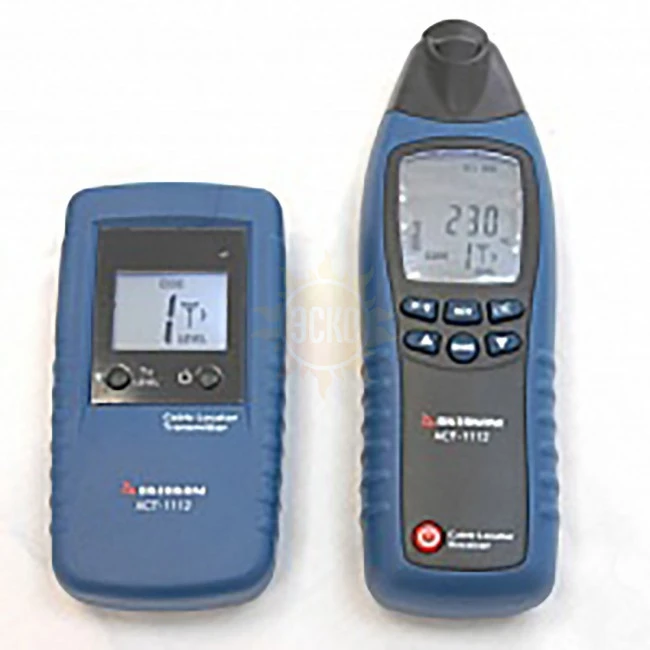

Трассоискатель АКТАКОМ АСТ-1112 - это компактный профессиональный прибор (набор) для определения пути прохождения кабеля в стенах и под землёй, идентификации предохранителей и автоматов в щите электрооборудования, обнаружения мест обрыва и замыкания жил кабелей и неэкранированных проводов "теплых полов". Трассоискатель способен определять путь прокладки металлических труб отопления и водоснабжения. Комплект состоит из передатчика и приёмника кодированного сигнала, проводов и кейса для переноски.
Принцип работы основан на том, что модулированный сигнал, генерируемый передатчиком, создает вокруг исследуемого проводника электромагнитное поле. Электромагнитное поле вокруг проводника индуцирует напряжение в обмотке приёмника, которое затем усиливается и декодируется, а результат отображается на экране приемника.
И в автоматическом, и в ручном режимах приёмник использует три катушки, и поэтому надежность обнаружения не зависит от положения в пространстве. Избирательный и зависимый от положения поиск осуществляется в специальном избирательном режиме, в котором используется только одна обмотка катушки приемника. При необходимости различать несколько сигналов возможно использование дополнительных передатчиков (приобретаются отдельно).
- Предназначен как для обесточенных кабелей, так и кабелей под нагрузкой
- Цифровой кодированный сигнал передатчика гарантирует точную идентификацию
- Передатчик с ЖК индикатором для отображения уровня сигнала, кода и внешнего напряжения
- Приёмник с ЖК индикатором для отображения уровня сигнала, кода и уровня обнаруженного напряжения
- Автоматическая или ручная настройка чувствительности приёмника
- Отключаемый звуковой сигнал идентификации
- Автоотключение питания
- В приёмнике вмонтирован фонарик для удобства эксплуатации в условиях слабого освещения
- Имеется возможность применения дополнительного передатчика для более точного поиска
- Категория защиты CAT III 300 В (EN 61010-1)
Характеристики Актаком АСТ-1112
| Технические характеристики Актаком АСТ-1112 | |
|---|---|
| Измерение глубины | 0...2,5 м |
| Дисплей | ЖКИ с подсветкой |
| Номинальное напряжение В | до 400 В (AC/DC) |
| Источник эл. питания | 9 В «Крона» |
| Рабочая t°C | 0°...40°С |
| Влажность % | макс. 80% |
| Температура хранения °C | -20°...60°С |
| Размеры мм | приёмник 192х60х37 мм; генератор 128х68х30 мм |
| Вес кг | приёмник 229 г; генератор 185 г |
| Частоты трассировки активных линий Гц | 0...60 Гц |
Комплектация Актаком АСТ-1112
| 1. | •Приёмник - 1 шт. |
| 2. | •Передатчик - 1 шт. |
| 3. | •Тестовые щупы (красный и чёрный) - 1 шт. |
| 4. | •Зажимы "крокодил" (красный и чёрный) - 1 шт. |
| 5. | •Тестовые провода (красный и чёрный) - 1 шт. |
| 6. | •Батареи 9 В типа "Крона" - 2 шт. |
| 7. | •Кейс для переноски - 1 шт. |
