Описание РАДИО-СЕРВИС Сталкер 15-04
Надежный и простой прибор для локализации любых токопроводящих коммуникаций с автоматической оценкой глубины, силы тока и привязкой к географическим координатам.
Прибор незаменим при обследовании участков местности перед проведением земляных работ.

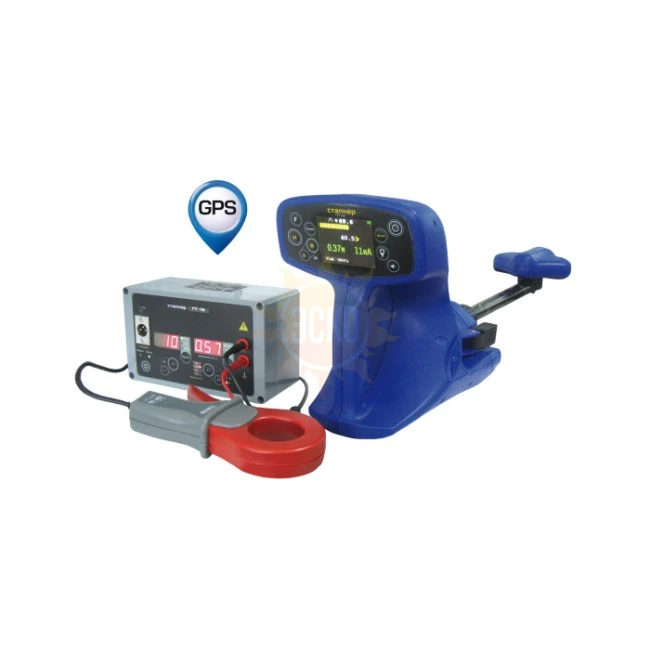

В комплект поставки «Сталкер 15-04» входит генератор ГТ-15 и приемник ПТ-04.
Общие особенности трассопоискового комплекса:
- Комплекс способен работать при температуре до -30°С.
- GPS-выноска подземных трасс с последующим наложением на карту:
- Беспроводная связь с ПК
- Функция «живой звук» позволяет оператору на слух определить тип коммуникации
- Локализация дефектов изоляции с точностью до 10 см.
- Частота 33 кГц для наведения сигнала генератора ГТ-15 с поверхности земли
- Легкий и компактный генератор ГТ-15
ПРИЕМНИК ПТ-04
Режим «ТРАССА»
1. Определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно.
2. Указание направления тока (от генератора / к генератору).
3. Непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты.
4. Функция “острый максимум” объединяет точность режима “минимума” и удобство режима “максимума”
Режим «ТРАССА-ЗОНД»
1. Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения.
2. Отбор жил кабеля, определения мест короткого замыкания, обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).
Приёмник без применения генератора обеспечивает на рабочих частотах:
-
«50 Гц»(POWER) – обнаружение силовых кабелей под напряжением;
-
«РАДИО» –поиск телефонных кабелей, а также других коммуникаций по наведенным радиоволнам в диапазоне частот от 10 кГц до 36 кГц;
-
«100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
-
«550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
-
«ЭФИР»- поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
Запись в память приемника ПТ-04:
-
уровня сигналов с магнитных антенн и по входу «ЗОНД»;
-
направления к коммуникации;
-
показания глубины залегания коммуникации и величины тока в ней;
-
направления поискового тока;
-
относительной полярности разности потенциалов по входу «ЗОНД»;
-
фазы сигнала по входу «ТРАССА» рабочих частот;
-
местные дата и время в момент снятия показаний по информации GPS;
-
координат места снятия показаний по информации GPS.
Характеристики РАДИО-СЕРВИС Сталкер 15-04
| Номинальные значения рабочих частот*, Гц | при работе с генератором | 273, 526, 1024,8928, 32768 |
| при работе без генератора | 50, 100, 300, 550, 1450. «РАДИО» | |
| Чувствительность | 200 мкА к току, | |
| при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024,8928 Гц | протекающему | |
| на расстоянии 1 метр | ||
| Чувствительность | 10 мкА к току, | |
| при отношении сигнал шум 6 дБ на частоте 33 кГц | протекающему | |
| на расстоянии 1 метр | ||
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц | |
| Полоса пропускания для режима «эфир» | от 48 Гц до 14 кГц | |
| Ширина полосы пропускания для режимов с рабочей частотой | ||
| 50, 273, 526, 1024 и 8928 Гц, не более, Гц: | 9 | |
| - по уровню минус 3 дБ | 24 | |
| - по уровню минус 60 дБ | ||
| Чувствительность по входу гнезда «ЗОНД» при отношении | 10 | |
| сигнал-шум 6 дБ, не менее, мкВ | ||
| Динамический диапазон входных сигналов, dB | 120 | |
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А | |
| Определение глубины залегания коммуникации, м | От 0,10 до 6,00 | |
| Определение напряжения рабочей частоты по входу гнезда «ЗОНД» | от 100 мкВ до 1,70 В | |
| Предел допускаемой погрешности определения планового | ± 0,1 | |
| положения оси одиночной коммуникации на глубине залегания 2 м, не более, м | ||
| Габаритные размеры, мм, не более | 720х245х170 | |
| Масса, кг, не более | 2,4 | |
| Диапазон рабочих температур, 0С | от -30 до +55 | |
Генератор ГТ-15
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- автоматическое согласование генератора с нагрузкой.
Технические характеристики генератора ГТ-15
| Рабочие частоты*, Гц | 273, 1024,8928, 32768 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до10 |
| Сила тока, потребляемая от источника постоянного тока, А | не более 1,8 |
| Габаритные размеры, мм, не более | 210x130x100 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Масса, кг, не более | 2,5 |
Комплектация РАДИО-СЕРВИС Сталкер 15-04
| 1. | Приёмник «Сталкер» ПТ-04 |
| 2. | Телефоны головные РЛПА.468627.001 |
| 3. | Блок питания БПН-А 12-0,5 |
| 4. | Батарейный отсек 5*АА |
| 5. | Ремешок нашейный |
| 6. | Bluetooth-USB адаптер; Сумка генератора ГТ-15 |
| 7. | Руководство по эксплуатации РАПМ.464333.008РЭ |
| 8. | Сумка приёмника; Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ |
| 9. | Чехол солнцезащитный; Зажим типа «крокодил» |
| 10. | Упаковка РАПМ.323229.015 (при отдельной поставке приёмника) |
| 11. | Генератор «Сталкер» ГТ-15 РАПМ.435131.005 |
| 12. | Антенна передающая АП-01 РАПМ.464311.004 |
| 13. | Блок питания БПН-12-3; Провод соединительный 5м РАПМ.685614.011 |
Дополнительная комплектация РАДИО-СЕРВИС Сталкер 15-04
- Руководство по эксплуатации ПТ-14PDF, 1.23 МБ
