Широкополосный передатчик Loc3 TX 5 / 10 Вт

Генератор  Loc3-10Tx мощностью 10 Вт имеет  три  режима подключения: два индукции и один прямого подключения в диапазоне частот от 98 Гц до 200 кГц. Генератор Loc3-10Tx имеет функцию SD (определение направления сигнала). Генератор Loc3-10SiSTx имеет функцию SD (определение направления сигнала) и функцию SiS для идентификацию искомой коммуникации  при помощи "своего" сигнала. В генераторах производства компании Vivax-Metrotech можно включить встроенный мультиметр или режим мультичастоный для поиска повреждений изоляции на коммуникациях. Генераторы Loc3 для удобства замены имеют внешние  защитные предохранители.

Стандартный широкополосный передатчик Loc3-10SiSTx мощностью 10 ватт позволяет работать в режимах индукции и прямого подключения на частотах от 98 Гц до 200 кГц, а также использовать функцию SD (определение направления сигнала), выполнять поиск повреждений и измерять активное сопротивление до 1 МОм. Точечно-матричный экран со светодиодной подсветкой размером 2 дюйма x 1 дюйм используется для отображения типа соединения, значений выходного тока, напряжения, сопротивления, частоты, громкости, уровня заряда аккумуляторной батареи и предупреждений о высоком напряжении.

   Передатчик Loc3-10SiSTx позволяет использовать новые функции выбора сигнала и идентификации искажения сигнала в линии, доступные при работе с приемником vLoc3-5000. Функция выбора сигнала (SiS) – система, позволяющая пользователю убедиться в том, что найдена правильная линия, и передающая информацию о качестве обнаруженного сигнала. Когда передатчик подключен к целевой линии, сигнал проходит по ней и находит простейший путь обратно (обычно через землю и заземляющий стержень). Однако зачастую сигнал возвращается через соседние кабели или трубы, поскольку именно по ним проходит самый простой путь. В результате в области может быть несколько сигналов, излучаемых кабелями и трубами, что затрудняет идентификацию целевой линии. Функция выбора сигнала работает с частотами от 491 Гц до 35 кГц, что позволяет оператору использовать диапазон частот, подходящий для конкретного варианта применения или коммуникации. Функция выбора сигнала позволяет определить направление, в котором проходит сигнал, чтобы идентифицировать целевую линию.

   Функция определения направления сигнала (SD) позволяет убедиться в том, что найдена целевая линия, к которой подключен передатчик. Когда передатчик подключен к целевой линии, сигнал проходит по ней и находит простейший путь обратно (обычно через землю и заземляющий стержень). Однако зачастую сигнал возвращается через соседние коммуникации, поскольку именно по ним проходит самый простой путь. В результате в области может быть несколько сигналов, излучаемых коммуникациями, что затрудняет идентификацию целевой линии. Данные обратные сигналы обычно проходят в направлении, противоположном направлению подаваемого сигнала. Функция SD позволяет определить направление, в котором проходит сигнал, чтобы идентифицировать целевую линию.

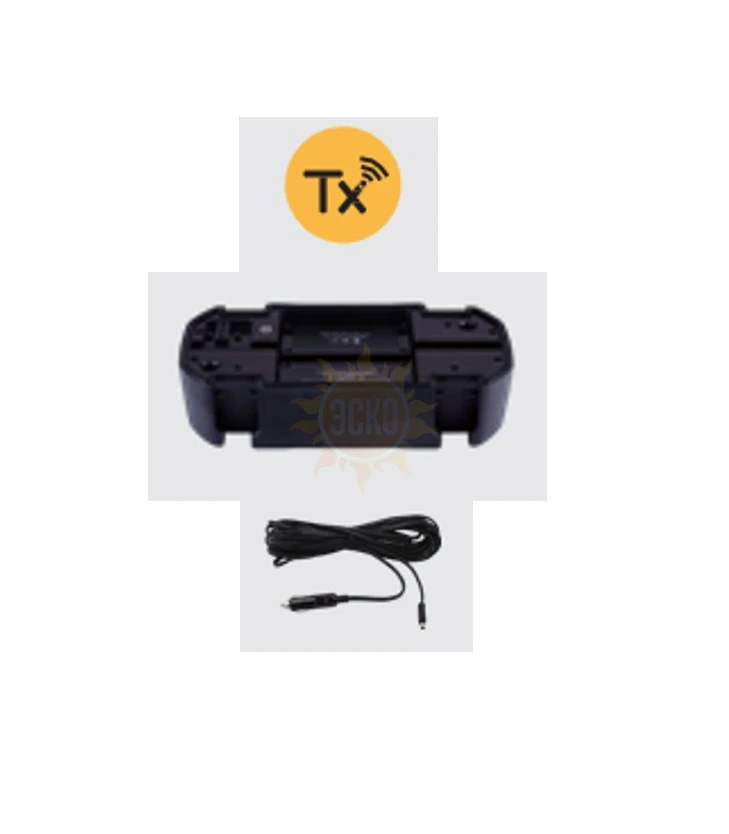

  Опциональный канал передатчика (канал Tx - удаленное управление), предусмотренный в приемнике и передатчике, позволяет дистанционно управлять работой передатчика с приемника. Дальность действия радиоканала передатчика зависит от наличия «прямой видимости» между приемником и передатчиком. Обычно данное значение составляет около 300 м.

Благодаря легкому, прочному и эргономичному корпусу, имеющему класс защиты IP65, передатчик выдает достоверные значения выходного тока в режимах прямого подключения, клещей или индукции, а также обеспечивает защиту от входных напряжений до 240 В
