Лазерный датчик расстояния RGK DP302B (с вольтовым и токовым выходом)

Артикул: 757461
Мощность
≤1 МВт
Дисплей
матричный экран с разрешением 128x32 точек
Температура рабочая
от -10°С до +50°С
Температура хранения
-20 ... +60°С, 20% – 85% отн. вл.
Диапазон измерений
0,2 м – 30 м
Источник питания
15–30 В постоянного тока
Класс защиты
IP67
Размеры
88,45 x 40 x 59,3 мм (не учитывая платформу-основание)
54 490
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве от 500

по России от 1000
ТД «ЭСКО» официальный дистрибьютор RGK в России

Описание

Лазерный датчик расстояния RGK DP302B способен производить измерения с 2-миллиметровой точностью в пределах от 0,2 до 30 м и может использоваться для отслеживания геометрических параметров либо позиционирования, обнаружения объектов в заданной зоне и т.п., реализуя контрольные функции на производстве либо в других сферах. В отличие от базового варианта, модификация "B" дополнительно снабжена вольтовым и токовым выходами, реализуя функции аналогового управления.

Устройство обладает меньшей погрешностью, по сравнению с оптическими и ультразвуковыми сенсорами аналогичного назначения, а использование лазера видимого диапазона повышает наглядность работ, позволяя визуально контролировать положение измерительного пятна.

Конструкционные особенности

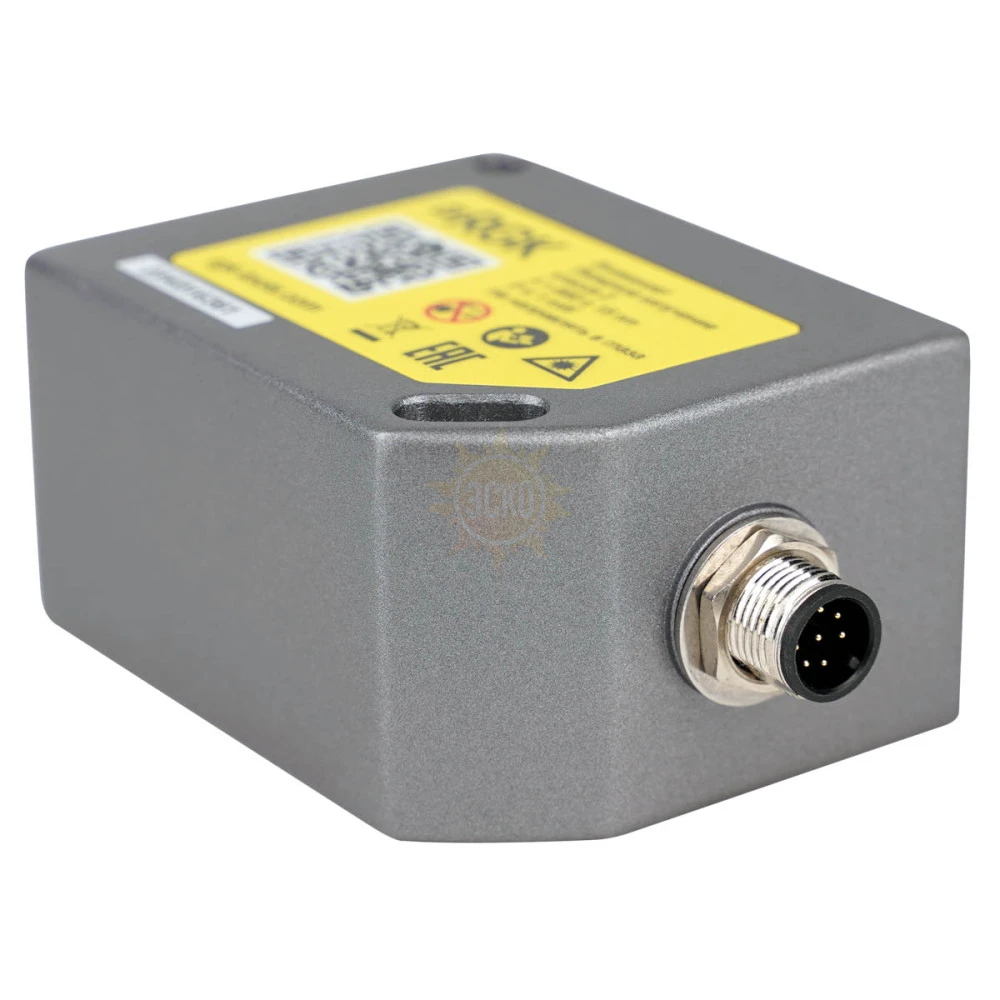

Выполненный в прямоугольном корпусе, который изготовлен из цинкового сплава, лазерный датчик расстояния RGK DP302B характеризуется более высокой прочностью, по сравнению с моделями серии DP10/30. По категории пыле- и влагозащиты от соответствует спецификации IP67, что позволяет использовать измеритель в жестких промышленных условиях. За счет вытянутой формы одного из сквозных отверстий под установочные винты обеспечивается возможность регулировки направления датчика. Для подключения к внешнему оборудованию или системе управления служит герметичный разъем, а соединительный кабель включен в комплект поставки.

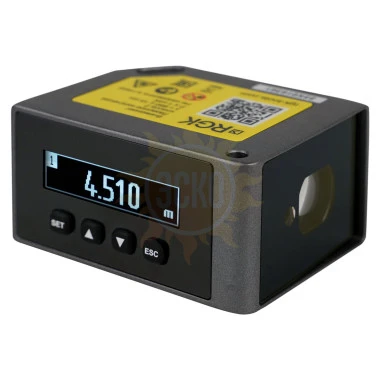

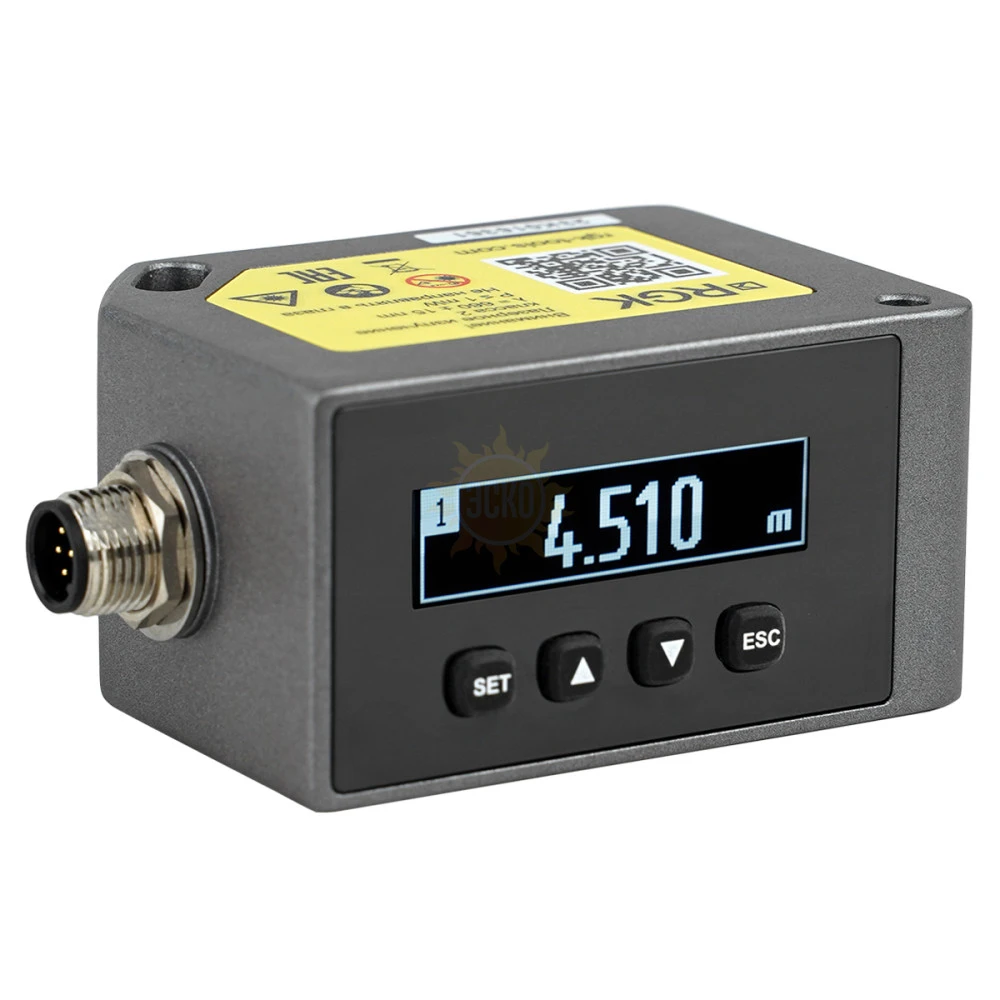

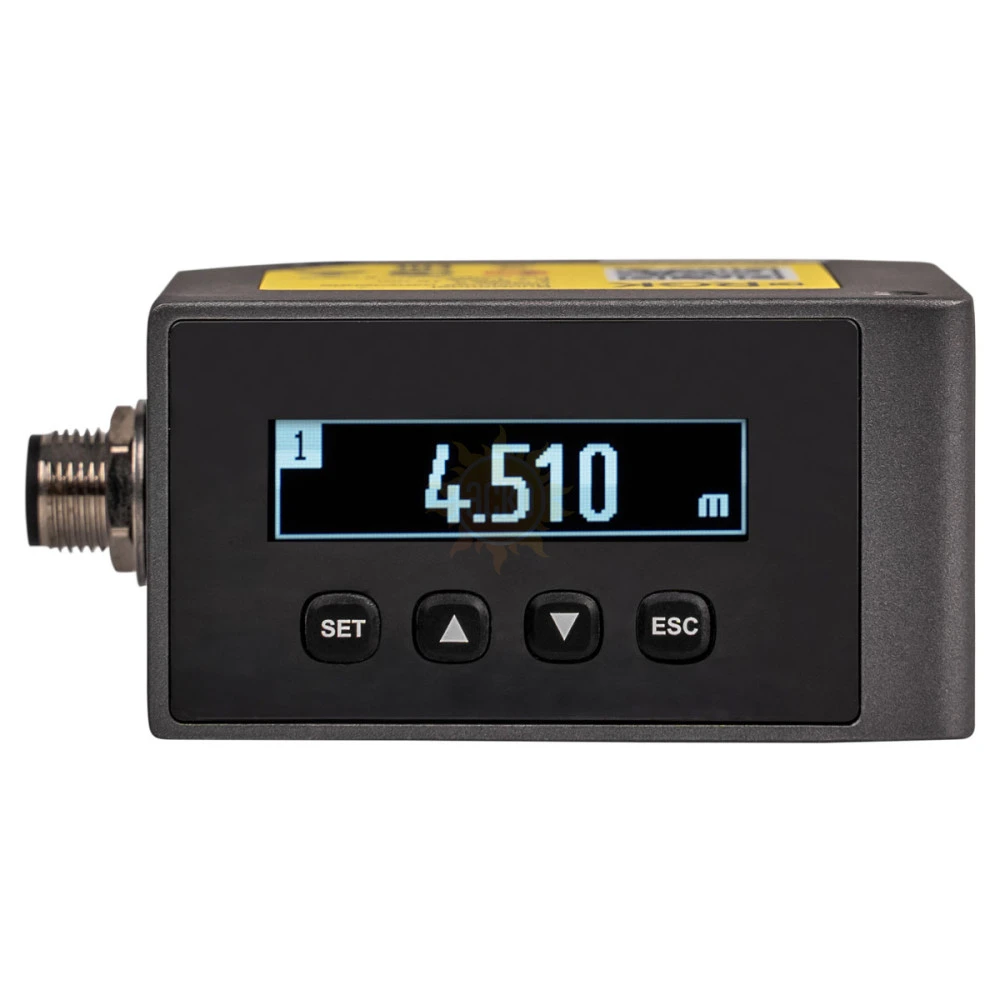

Наличие встроенного матричного экрана с подсветкой и кнопок управления дает возможность производить настройку устройства в автономном режиме, а также контролировать правильность его работы, визуально считывая результаты измерений. В случае, когда из-за яркого освещения или особенностей поверхности объекта контроля не удается добиться требуемой точности измерений, предусмотрена возможность использования комплектного отражателя.

Преимущества

  • Расширенный набор интерфейсов, включающий в себя цифровой переключаемый RS232-RS485, индивидуально настраиваемые аналоговые и двухконтурный релейный выход – обеспечивает простую интеграцию лазерного дальномера в состав автоматизированных систем и промышленных сетей разных типов.
  • Регулируемая скорость измерений, определяемая частотой вывода данных, дает возможность устанавливать через настройки оптимальное соотношение между точностью и быстродействием.
  • Режим имитации аналогового сигнала с произвольным заданием выходных параметров упрощает процесс отладки оборудования промышленных сетей, исключая необходимость выполнения физических измерений при проведении таких работ.

Технические характеристики

Параметр Значение
Диапазон измерения 0,2 м – 30 м
Вольтовый/токовый выход настраиваемый, 0–5 В/ 0–10 В/4–20 мА/0–20 мА/0–24 мА
Погрешность выходного напряжения 0,2 %+0,5 мВ
Погрешность выходного тока 0,2 %+0,005 мА
Коммуникационный интерфейс RS232/RS485 (переключаемый)
Частота измерений 1 Гц–10 Гц
Класс лазера класс II, 660±15 нм, ≤1 МВт
Разрешение измерения 1 мм
Погрешность измерения ±(2 мм+d*0,01%)*
Тип лазера красный
Размер пятна @1м ⌀6мм; @10м ⌀8мм; @20м ⌀12мм; @30м ⌀16мм
Дисплей матричный экран с разрешением 128x32 точек
Время отключения подсветки 30 минут (может быть установлено в положение всегда включена)
Способ управления измерение до отключения, непрерывное измерение
Релейный выход 2 контура (не должны превышать DC 36 В, 0,5 А)**
Источник электропитания 15–30 В постоянного тока
Потребление электроэнергии <3,0 Вт
Степень защиты IP67
Материал корпуса цинковый сплав, отлитый под давлением
Рабочая температура -10 °C — +50 °C
Температура и влажность хранения -20 ... +60°С, 20% – 85% отн. вл.
Защита от перегрева измерение прекращается, если корпус нагревается до температуры выше 70°C и возобновляется, если корпус остываетдо температуры ниже 70°C
Размеры 88,45 x 40 x 59,3 мм (не учитывая платформу-основание)

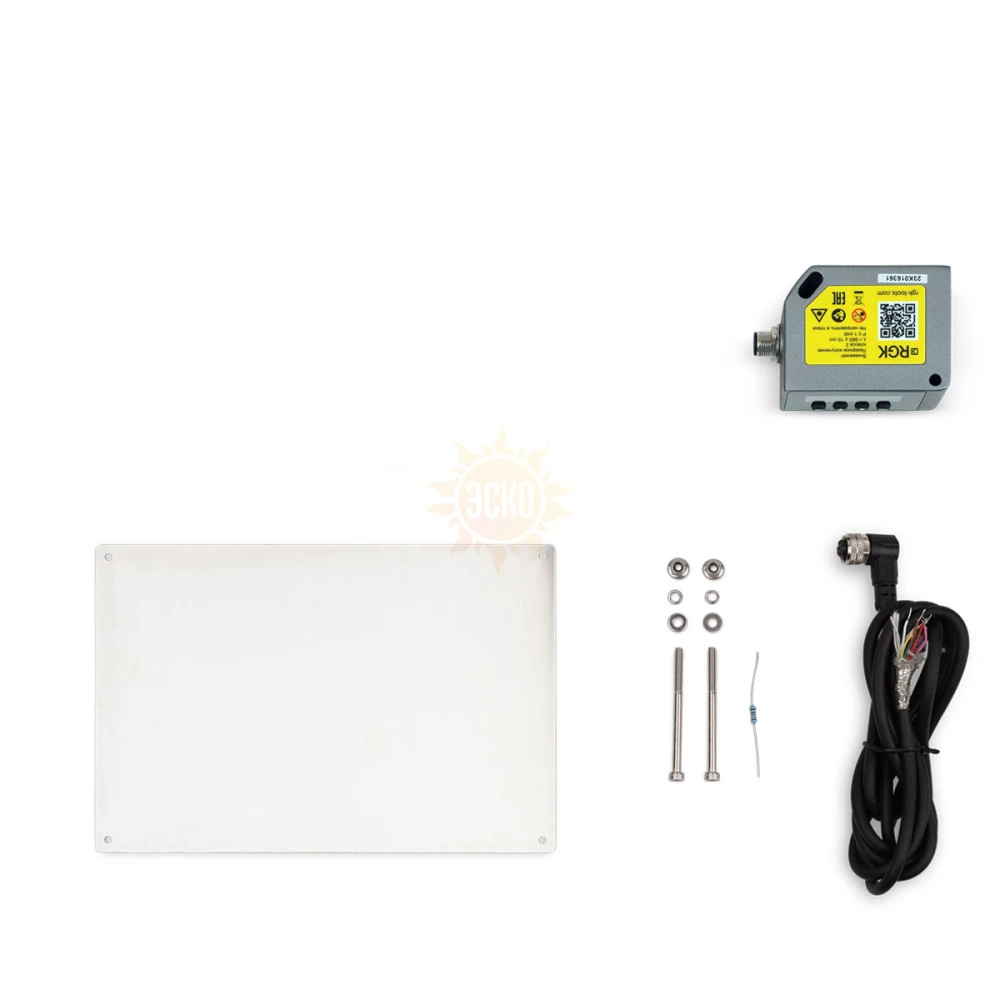

Комплект поставки

  • Лазерный датчик расстояния RGK DP302B

  • Соединительный кабель с разъемами
  • Упаковочная коробка
  • Руководство пользователя
  • Отражатель
  • Металлический пленочный резистор
  • Установочные винты
