Прожигающий трансформатор ATG 2 используется для преобразования высокоомных повреждений в низкоомные путем прожига дефектного места изоляции большим током. Прожигающая установка способна генерировать напряжение до 10 кВ и мощность до 2,2 кВА, и выполнена в габаритах стандартной 19” стойки.
Описание BAUR ATG 2

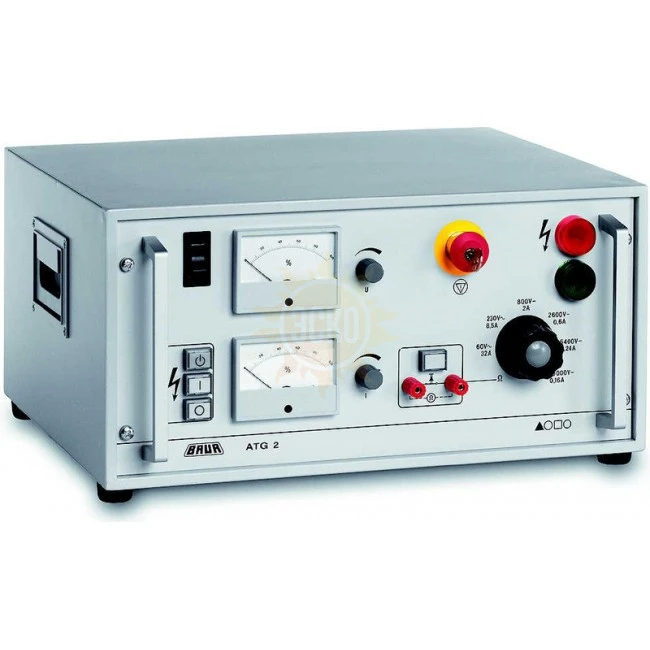

Прожигающая установка ATG 2
Прожигающие установки серии ATG используются для преобразования высокоомных повреждений в низкоомные путем прожига дефектного места изоляции большим током. Прожигающая установка способна генерировать напряжение до 15 кВ и мощность до 5,75 кВА, и выполнена в габаритах стандартной 19-ти дюймовой стойки. Выходное напряжение установки выбирается оператором с помощью шестипозиционного переключателя. Переключение возможно при полной токовой нагрузке без разрыва дуги.
Прожигающая установка ATG 2 используется для преобразования высокоомных повреждений в низкоомные путем прожига дефектного места изоляции большим током. Прожигающая установка способна генерировать напряжение до 10 кВ и мощность до 2,2 кВА, и выполнена в габаритах стандартной 19” стойки. Выходное напряжение установки выбирается оператором с помощью шестипозиционного выключателя. Переключение выключателя возможно при полной токовой нагрузке без разрыва дуги.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПРОЖИГАЮЩЕЙ УСТАНОВКИ:
- выходное напряжение до 10 кВ
- максимальная мощность прожига 2,2 кВА
- оптимизированные уровни выходного напряжения
- выходное напряжение и ток контролируются электроникой
- звуковое предупреждение в случае перегрева трансформатора
- кнопка аварийного отключения высокого напряжения
- соответствие требованиям безопасности по стандарту VDE 0104
- клеммы для подключения внешнего омметра
- возможность использования внешнего устройства дистанционного отключения со световой индикацией
- компактность и малый вес установки.
- не требует квалифицированного обслуживания
- простота эксплуатации
Прибор для проведения испытания способом прожига изоляции (трансформатор) ATG 2 должен использоваться для уменьшения импеданса в местах дефектов в установленных силовых кабелях посредством инициации дуги в месте дефекта. Прибор для проведения испытаний способом прожига изоляции ATG 2 изготовлен в соответствии с современным состоянием техники и является безопасным для эксплуатации. В рамках нашей программы обеспечения качества наш квалифицированный персонал осуществляет непрерывный контроль отдельных компонентов и законченного в изготовлении блока. Каждый блок перед отгрузкой заказчику подвергается тщательному испытанию.
КОНСТРУКЦИЯ ОБОРУДОВАНИЯ
Приборы семейства ATG имеют конструкцию в виде сменных блоков, вставляемых в аппаратную стойку шириной 19 дюймов. Все рабочие и индикаторные элементы, а также соединительные розетки для подключения внешнего омметра находятся на лицевой панели. На задней стенке вы можете найти дополнительные соединительные элементы. Такие приборы оснащаются регулируемым высоковольтным генератором и встроенным разрядным устройством. Органы управления прибором содержат необходимые схемы защиты также и для подсоединения внешнего блока аварийного выключения (опция ATG 6000). Приборы защищены от перегрева в случае работы в течение продолжительного времени.
ГЕНЕРАЦИЯ ВЫСОКОГО НАПРЯЖЕНИЯ
Посредством схемы регулирования фазового угла сетевое напряжение подводится к первичной обмотке высоковольтного трансформатора. Вторичная "сторона" этого высоковольтного трансформатора имеет высоковольтную обмотку с отводами. Выходы этой высоковольтной обмотки подаются непосредственно или через схему выпрямления на высоковольтный переключатель. В зависимости от его положения на высоковольтном выходе имеются различные макс. напряжения и токи, уровень которых может дополнительно ограничиваться.
НАЗНАЧЕНИЕ ПРОЖИГАЮЩЕГО ТРАНСФОРМАТОРА ATG
Прибор для проведения испытаний методом прожига изоляции ATG 2 предназначен для обнаружения дефектов в кабелях и используется для преобразования высокоимпедансных дефектов в кабеле в низкоимпедансные дефекты путем их «прожига» в постоянном дуговом разряде. С помощью приборов локализации дефектов в кабеле низкоимпедансные дефекты могут быть обнаружены проще, чем высокоимпедансные дефекты. Вследствие возможности пошагового изменения макс. выходного напряжения имеется возможность индивидуальной адаптации прибора ATG 2 к конкретной ситуации поиска дефекта. Возможно увеличение тока путем ступенчатого уменьшения выходного напряжения во время операции прожига после «пробоя» в месте дефекта. Прибор ATG 2 оборудован автоматическим разрядным устройством и возможностью заземления испытуемого объекта. Кроме того, в приборе ATG 2 с помощью внешнего омметра может быть измерено сопротивление в месте дефекта.
Характеристики BAUR ATG 2
Технические характеристики BAUR ATG 2 | |
---|---|
Вес кг | 41 |
