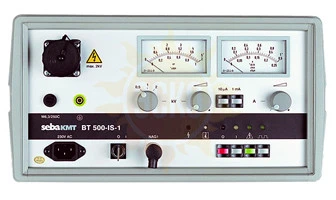

BT 500-IS-1 — прибор для прожига MFO 0-2 кВ

Назначение прибора BT 500-IS-1

Прибор для преобразования дефектов кабеля BT 500-IS-1 служит преимущественно для преобразования высокоомных дефектов на сигнальных кабелях, кабелях управления и связи.

Источник тока с переменным напряжением от 0 до 2 кВ имеет симметричный выход, т.е. к соединительным клеммам возможно симметричное подключение (без потенциала земли) поврежденной пары жил.

Для предварительного определения дефекта оболочки служит специальный прибор предварительного определения дефекта оболочки MVG 5 (опция). Этот прибор позволяет проводить следующие измерения:

• Предварительное определение дефекта оболочки на экранированных кабелях связи и управления с ПВХ и полиэтиленовой изоляцией;
• Предварительное определение дефекта оболочки на экранированных кабелях среднего напряжения с изоляцией из ПВХ (максимальное испытательное напряжение 2 кВ);
• Предварительное определение повреждения с замыканием на землю на кабелях низкого напряжения с пластмассовой изоляцией.

Точное определение дефекта происходит по методу шагового напряжения с помощью прибора поиска замыканий на землю ESG 80-2 (опция).

Особенности прибора BT 500-IS-1

• Ступенчатое регулирование выходного напряжения в диапазонах напряжения 500, 1000, 2000 В;
• Изолированный от земли потенциал на выходах;
• Защита от перегрузок путем регулирования напряжения и тока;
• Определение дефекта при помощи ограниченной мощности во избежание повреждения соседних жил или кабелей;
• Индикация напряжения и тока на двух аналоговых измерительных приборах;
• Автоматический разрядник, следящий за исчезновением остаточного заряда и заземлением испытательного объекта;
• Подача тактовых сигналов источником напряжения для устранения высыхания дефекта при точном определении дефекта оболочки.
