HPA 100-AC - испытательная установка переменного напряжения 100 кВ

Назначение высоковольтной испытательной установки HPA 100-AC

Испытательная установка переменного напряжения HPA 100-AC является мощным испытательным прибором. Испытательная установка предназначается для монтажа в электротехнических лабораториях и предназначается для испытаний кабельных установок и для преобразования высокоомных кабельных повреждений в низкоомные в диапазоне выходного напряжения установки. Для испытаний выпрямленным напряжением до 130 кВ установка может дооснащаться выпрямительной приставкой. Поскольку собственный уровень помех составляет менее 1 пКл, данная испытательная установка может использоваться в качестве источника напряжения для измерения частичных разрядов.

особенности высоковольтной испытательной установки HPA 100-AC

• Мощный испытательный и прожиговый прибор;
• Длительное испытание переменным напряжением до 100 кВ при 5 кВА;
• Собственный уровень помех менее 1 пКл;
• Интегрированная защита от перегрузки;
• Испытания выпрямленным напряжением до 130 кВ с дополнительным выпрямителем.

Описание высоковольтной испытательной установки HPA 100-AC

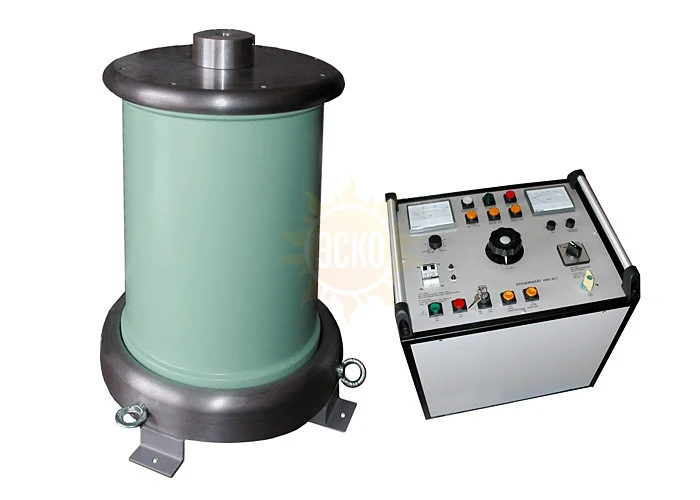

Панель управления

Прибор управления HSG 10 - 1 предназначен для управления трансформатором перем.тока HTR 100.

Он состоит из трансформатора управления, стрелочных индикаторов тока и высокого напряжения, управления искровым разрядником, переключателем с часовым механизмом на время тестирования и из схемы защиты.

Трансформатор

Обмотка низкого напряжения возбуждается ступенчато от нуля до макс.значения, так что через какое-то установленное время задается определенная мощность. Время включения трансформатора зависит от цели использования – от одной минуты до длительной работы.

Один полюс испытательного трансформатора изолирован и встроен в изолированный цилиндр с металлической основой и декоративной панелью. Изоляция в основном состоит из сухой бумаги, пропитанной трансформаторным маслом.
