Назначение высоковольтной испытательной установки HPA-130-5
Высоковольтная испытательная установка HPA-130-5 переменного напряжения - это мощный прибор, который предназначен для монтажа в электротехнических лабораториях и применяется для испытаний кабельных установок и для преобразования высокоомных кабельных повреждений в низкоомные в диапазоне выходного напряжения установки. Для испытаний выпрямленным напряжением до 130 кВ установка может дооснащаться выпрямительной приставкой. Поскольку собственный уровень помех составляет менее 1 пКл, данная испытательная установка может использоваться в качестве источника напряжения для измерения частичных разрядов.
особенности высоковольтной испытательной установки HPA-130-5
- Мощный испытательный и прожиговый прибор;
- Собственный уровень помех менее 1 пКл;
- Интегрированная защита от перегрузки;
- Испытания выпрямленным напряжением до 130 кВ с дополнительным выпрямителем.

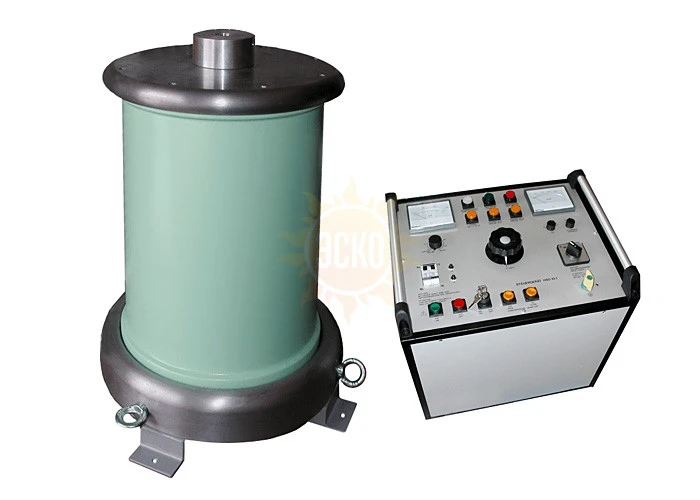

Установка HPA-130-5 состоит из панели управления: HSG 10-1 и трансформатора HTR 130.
Панель управления HSG 10-1 предназначена для управления трансформатором HTR 100/130 и состоит из : трансформатора управления, стрелочных индикаторов тока и напряжения, таймера отсчета времени испытания, схему управления искровым разрядником и схем защиты.
Трансформатор HTR 130 предназначена для генерации испытательного напряжения.
Конструкция трансформатора : изолированный полюс испытательного трансформатора изолировании встроен в изолированный цилиндр с металлической основой. Изоляция трансформатора состоит из сухой бумаги, пропитанной трансформаторным маслом.
Технические характеристики высоковольтной испытательной установки HPA-130-5
| Параметр | Значение |
|---|---|
| Прибор управления HSG 10 - 1 | |
| Выходная мощность | 5 кВА |
| Мощность (на 1 час) | 10 кВА |
| Напряжение сети | 220 В |
| Регулируемое напряжение | 0 ... 250 В |
| кВ-диапазоны измерения | 50 / 100 / 150 кВ |
| Габариты | 520 x 430 x 465 мм |
| Вес | 75 кг |
| Трансформатор HTR 130 | |
| Номинальное напряжение | 130 кВ DC |
| Длительная нагрузка | 5 кВА |
| Мощность короткого .замыкания | 10 кВА |
| Частота | 50 Гц или 60 Гц |
| Напряжение короткого замыкания | около 5 % |
| ЧР при номинальном напряжении | > 1 pC |
| Вес | около 225 кг |
Комплект поставки HPA-130-5
| Наименование | Количество |
| Прибор управления HSG 10-1 | 1 |
| Высоковольтный трансформатор 100 кВэфф | 1 |
| Штанга разрядки и заземления 150 кВ | 1 |
| Высоковольтный выпрямитель | 1 |
| Комплект кабелей HPA 130 (5м) | 1 |
