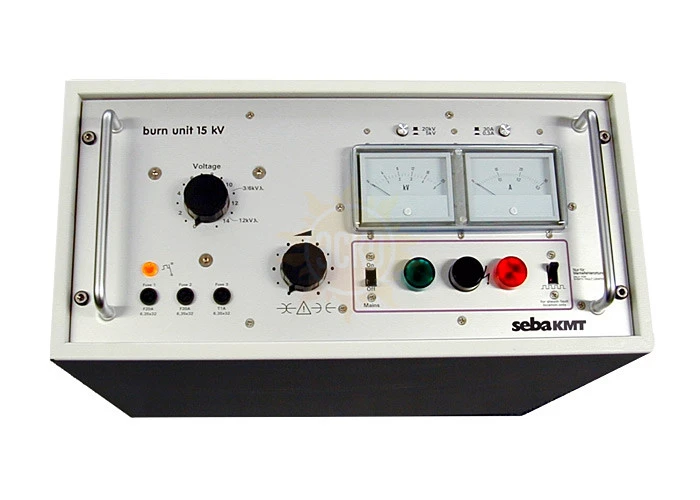

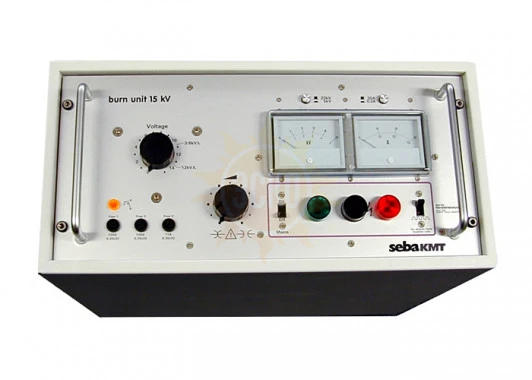

T 22/13 B - устройство для прожига 15 кВ

Назначение устройства T 22/13 B

Устройство для прожига 15 кВ T 22/13 B является очень мощным, переносным прибором высокого напряжения, который применяется преимущественно на предприятиях энергоснабжения для определения мест повреждения в силовых кабелях низкого и среднего напряжения, а также в кабелях управления (сигнальных линиях).

Высокая выходная мощность прибора и устойчивая работа при коротком замыкании дает возможность почти во всех случаях без проблем преобразовать высокоомные и заплывающие повреждения кабелей в низкоомный параллельный шунт, а часто даже в короткое замыкание.

Надежная изоляция всех частей прибора от высокого напряжения и автоматический разряд проверяемого объекта после отключения или внезапного прекращения подачи тока обеспечивают максимальную защиту пользователя.

Применение устройства T 22/13 B

Прибор T 22/13 B работает как источник энергии (тока) для определения мест повреждения в силовых кабелях и кабелях управления. Он используется преимущественно для прожигания высокоомных и заплывающих дефектов в кабелях сети энергоснабжения с низким и средним уровнем напряжения.

Кроме этого прибор можно использовать вместе с эхо-импульсным измерительным прибором (рефлектометром) для предварительного определения места повреждения кабеля методом затухания или импульсом электрической дуги (ARM).

Особенности устройства T 22/13 B

• Устойчив к короткому замыканию;
• Оснащен современной схемой подключения для стабилизации мощности прожига;
• Максимальный ток прожига - 25 А;
• Плавное регулирование напряжения прожига от 0 до 15 кВ;
• Индикация значений выходного тока и напряжения;
• Встроенная блокировка и разрядник;
• Генератор тактовых импульсов для определения места замыкания на землю.
