Назначение переносного устройства дожига УД-300:
Устройство дожига УД-300 предназначено для дожига дефектной изоляции силовых кабелей с целью перевода однофазных замыканий (одной жилы на оболочку) в двух или трехфазное замыкание или разрушение проводящего мостика между жилой и оболочкой кабеля.
В состав устройства входит регулятор напряжения, который обеспечивает плавный подъем выходного напряжения до пробоя дефектной изоляции, а также делитель напряжения обеспечивающий индикацию выходного напряжения.

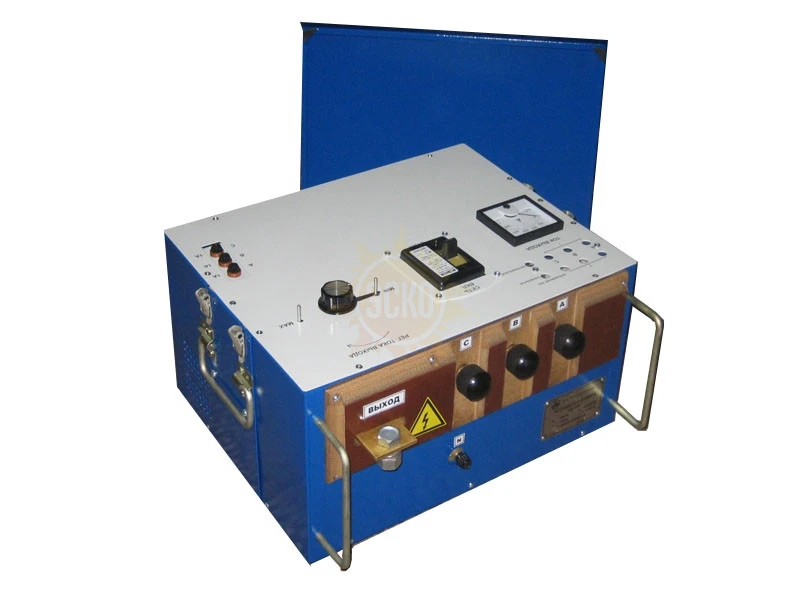

Устройство УД-300 выполнено в виде переносного блока. Внутри блока установлены силовые тиристоры; вентилятор воздушного охлаждения; устройство управления тиристорами; устройство световой индикации.
Устройство УД-300 обеспечивает преобразование трехфазного переменного напряжения сети в выпрямленное регулируемое напряжение с помощью силовых тиристоров, собранных по трехфазной нулевой схеме и управляемых фазосдвигающим узлом реостатного типа.
Технические характеристики устройства дожига переносного устройства дожига УД-300
| Параметр | Значение |
|---|---|
| Напряжение питающей трехфазной сети переменного тока частотой 50 Гц | 380 В |
| Ток потребляемый из сети, не более | 100 А |
| Выходное выпрямленное напряжение | 0-250 В |
| Выходной выпрямленный ток | 0-300 А |
| Габаритные размеры, не более | 495х435х300 мм |
| Масса, не более | 30 кг |
Комплект поставки УД-300
| № | Наименование | Количество |
| 1 | Переносное устройство дожига УД-300 | 1 |
| 2 | Руководство по эксплуатации | 1 |
Дополнительно комплектуется кабелем питания КГ3х16+1х6-5 метров, и кабелем выходным КГ1х35-2.5 метров, провод ПЩ-4 - 5 метров по желанию заказчика за отдельную плату.
- Руководство по эксплуатации УД-300PDF, 249.42 КБ
- Декларация о соответсвии ТСPDF, 397.52 КБ

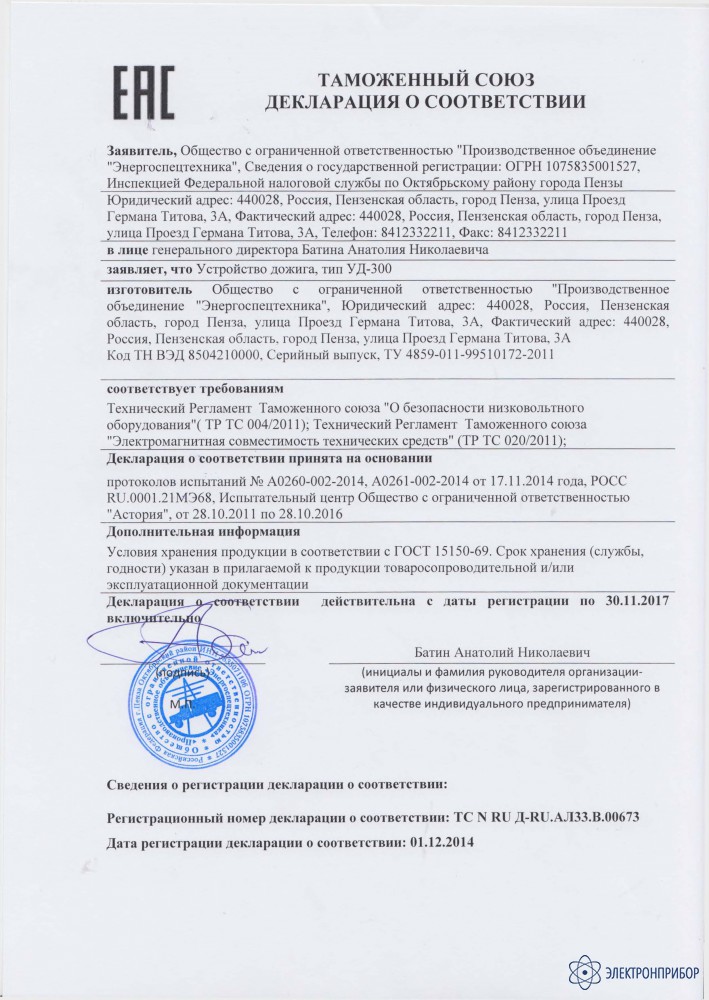

- Таможенный союз декларация о соответствииJPG, 171.31 КБ
