УД-300М - переносное устройство дожига (исполнение в кейсе)
распечатать
Назначение переносного устройства дожига (исполнение в кейсе) УД-300М
Устройство дожига УД-300М предназначено для дожига дефектной изоляции силовых кабелей с целью перевода однофазных замыканий (одной жилы на оболочку) в двух или трехфазное замыкание или разрушение проводящего мостика между жилой и оболочкой кабеля.
В состав устройства входит регулятор напряжения, который обеспечивает плавный подъем выходного напряжения до пробоя дефектной изоляции, а также делитель напряжения обеспечивающий индикацию выходного напряжения.
Особенности переносного устройства дожига (исполнение в кейсе) УД-300М

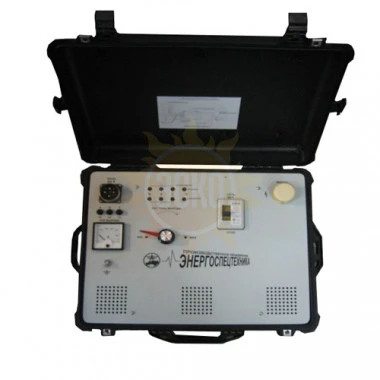

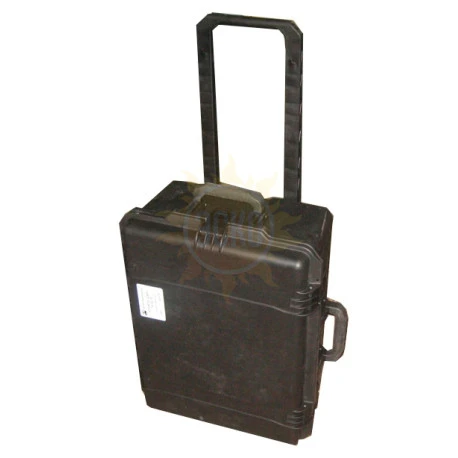

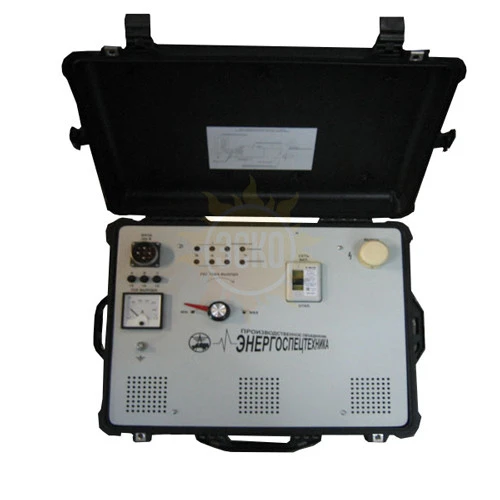

Устройство УД-300М выполнено в виде переносного блока. Внутри блока установлены силовые тиристоры; вентилятор воздушного охлаждения; устройство управления тиристорами; устройство световой индикации.
Устройство УД-300М обеспечивает преобразование трехфазного переменного напряжения сети в выпрямленное регулируемое напряжение с помощью силовых тиристоров, собранных по трехфазной нулевой схеме и управляемых фазосдвигающим узлом реостатного типа.
Технические характеристики переносного устройства дожига (исполнение в кейсе) УД-300М УД-300М
| Параметр | Значение |
|---|---|
| Напряжение питающей трехфазной сети переменного тока частотой 50 Гц | 380 В |
| Ток потребляемый из сети, не более | 100 А |
| Выходное выпрямленное напряжение | 0-250 В |
| Выходной выпрямленный ток | 0-300 А |
| Габаритные размеры, не более | 495х435х300 мм |
| Масса, не более | 30 кг |
Комплект поставки УД-300М
| № | Наименование | Количество |
| 1 | Переносное устройство дожига УД-300М в кейсе | 1 |
| 2 | Кабель питания | 1 |
| 3 | Кабель выходной | 1 |
| 4 | Провод защитного заземления | 1 |
| 5 | Руководство по эксплуатации | 1 |
