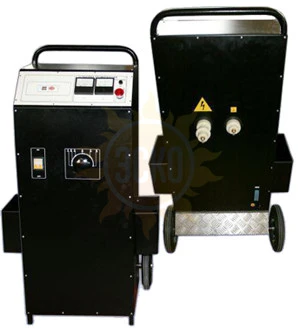

Назначение установки УП-7-3M
Установка предназначена для преобразования высокоомных или заплывающих повреждений силовых кабелей 0,4 – 35 кВ в низкоомные с целью создания условия для:
- определения расстояния до дефекта импульсным методом,
- точного определения места неисправности звукочастотными установками.
Установка УП-7-3М позволяет создавать проводящий мостик, как между жилами кабеля, так и между жилой кабеля и защитной металлической оболочкой.
Напряжения прожига в пределах одной ступени регулируется автоматически. Чтобы избежать реактивных потерь тока при больших напряжениях прожига три высоковольтные ступени имеют выпрямленное напряжение – остальные переменное.
Технические характеристики установки УП-7-3M
Параметр | Значения |
---|---|
Ток, потребляемый установкой по сети номинальном напряжении питания в режиме «холостой ход», А | 5 |
Ток, потребляемый из сети в режиме прожига при номинальном напряжении питания, А | 55±8,25 |
Выходное напряжение установки в режиме «холостой ход», кВ | |
1. ступень. переменное ± 15% 2. ступень. переменное ± 15% 3. ступень. переменное ± 15% 4. ступень. выпрямленное ± 15% 5. ступень. выпрямленное ± 15% 6. ступень. выпрямленное ± 15% |
0,16 ±0,02 0,45 ±0,07 1,4 ±0,21 5,5 ±0,83 11 ±1,65 22 ±3,3 |
Ток короткого замыкания на выходе установки, А | |
1. ступень. переменное ± 15% 2. ступень. переменное ± 15% 3. ступень. переменное ± 15% 4. ступень. выпрямленное ± 15% 5. ступень. выпрямленное ± 15% 6. ступень. выпрямленное ± 15% |
65 ±9,75 22 ±3,3 7,8 ±1,17 2,2 ±0,33 1,1 ±0,16 0,55 ±0,08 |
Максимальная мощность, потребляемая установкой по сети, кВт, не более | 12 |
Время непрерывной работы установки в режиме прожига, (с перерывом 20 мин), не более (мин) | 20 |
Гарнитурные размеры, мм, не более | 690х560х1230 |
Масса, кг, не более | 210 |
Комплект поставки УП-7-3М
Наименование | Количество |
Установка прожигающая УП-7-3М | 1 |
Комплект соединительных кабелей | 1 |
Паспорт | 1 |
