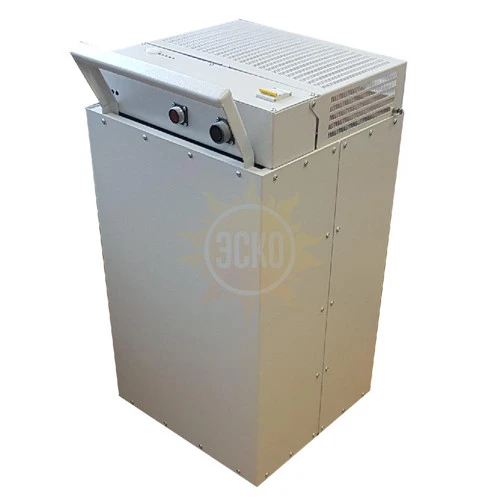

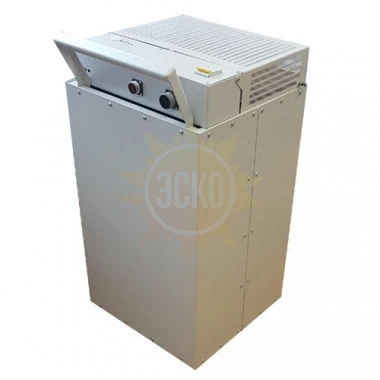

ВУПК-04-25 - прожигающая установка

Назначение прожигающей установки ВУПК-04-25:

Прожигающая установка ВУПК-04-25 предназначена для прожига дефектной изоляции и создания металлического соединения между жилами силового кабеля в месте повреждения изоляции. Установка обеспечивает АВТОМАТИЧЕСКОЕ выполнение полного цикла: прожига, сваривания жилы с жилой, жилы с оболочкой. Процесс состоит из 5 ступеней. 1-я ступень – 150 В, 2-я - 400 В, 3-я -1 050 В, 4-я 5 000 В, 5-я – 20 000 В. В установке 2 высокочастотных преобразователя. Это позволило получить минимальные габариты, вес и уникальные эксплуатационные характеристики.

особенности прожигающей установки ВУПК-04-25:

В прожигающей установке ВУПК-04-25 объединены два устройства: высоковольтный прожиг и низковольтный дожиг. Благодаря этому, облегчено решение проблемы "заплывающих пробоев", так как процесс пробоя и сварки стал непрерывным. Продукты горения изоляции кабеля не успевают заполнить канал сварочной дуги, что гарантирует надежную сварку жил на различных типах кабелей, с любым видом изоляции. Установка конструктивно выполнена в виде силового блока на колесах, с ручкой, выносным пультом управления, который позволяет удобно и безопасно работать с установкой. Один человек без усилий способен транспортировать установку на любое расстояние. Режим работы циклический, повторно – кратковременный со встроенным таймером управления. Автоматическое отключение при достижении перемычки в кабеле.

На пульте расположены: индикатор тока в цепи прожига, светодиодные индикаторы, индуцирующих работающие ступени и состояние установки.

На верхней панели новая безопасная система подключения высокого напряжения: защитная металлическая крышка с изолированным выводом электродом для подключения высоковольтного кабеля и датчиком открытия крышки. По просьбе эксплуатирующих предприятий внесены изменения в конструктив и электрическую схему. На верхней панели корпуса теперь расположены:

• Индикатор наличия остаточного напряжения на кабеле;
• Пиковый светодиодный индикатор мощности потребляемой из сети;
• Автомат включения сети;
• Разъёмы подключения вынесены на верхнюю боковую часть корпуса и не мешают транспортировке и работе с установкой;
• Изменены схемы управления ступенями, повышающие эффективность процесса прожига.
