6CP200/100-10 — мобильная установка для испытания изоляции переменным напряжением до 200кВ, 50Гц, мощность 10кВА
распечатать
назначение мобильной установки для испытания изоляции переменным напряжением 6CP200/100-10

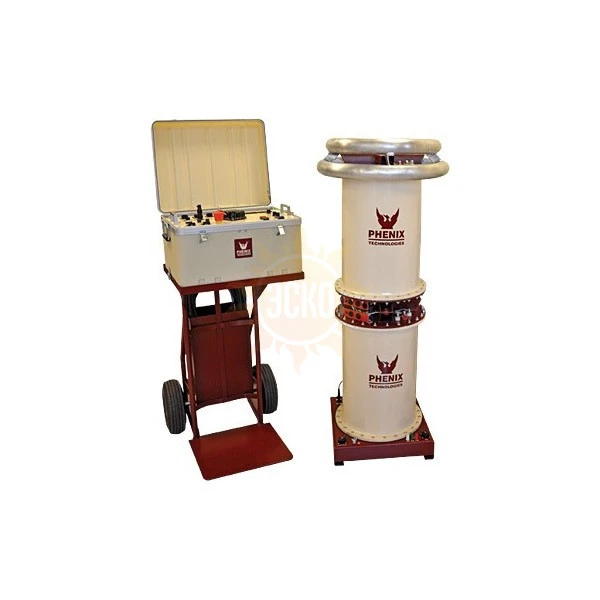

Установка Phenix 6CP200/100-10 является высоковольтным источником напряжения переменного тока, предназначенными для испытания изоляции высоким напряжением до 200кВ промышленной частоты 50Гц. Стандартная система включает в себя блок управления/контроля со встроенным таймером, 2 высоковольтных трансформатора (которые можно подключать последовательно или параллельно) и все необходимые кабели, в том числе кабели заземления и питания. Высоковольтная часть блока управления смонтирована на тележке с колесами.
Установка имеет соответствующие места для подключения к высоковольтному выходу – от 0 до 100 или 200 кВ. Делитель напряжения постоянно присоединен к выходным клеммам и установлен внутри высоковольтного бака выхода для обеспечения механической защиты. На тележке имеется гайка-барашек для соединения с "землей". На тележке также предусмотрено место для установки блока управления и кабелей.
Технические характеристики мобильной установки для испытания изоляции переменным напряжением 6CP200/100-10
| Параметр | Значение |
|---|---|
| Номинальные параметры | 220 В, 50 Гц 1 фазное |
| Пределы выходного напряжения | от 216 до 264 В |
| Ток | 15-30 А максимум при 240 В |
| Частота | 50 Гц |
| Выход | От 0 до 100 кВ, 100 мА, 10 кВА От 0 до 200 кВ, 50 мА, 10 кВА |
| Рабочий цикл | 5 мин вкл., 15 мин выкл. при 10 кВА 15 мин вкл., 45 мин выкл. при 7,5 кВА 60 мин вкл., 60 мин выкл. при 5 кВА |
| Киловольтметр | от 0 до 100/200 кВ |
| Показывающие приборы | Линейная шкала аналогового формата длиной 114-mm |
| Погрешность | ±0,8% от полной шкалы 200 кВ/ 100 кВ |
| Миллиамперметр | От 0 до 200мкА/2мА/20мА/200мА ±0,8% от полной шкалы от диапазона |
| Тележка с высоковольтным трансформатором в сборе: | 1422 (высота) x 686 (ширина) x 964 (глубина) мм , общий вес с ВВ трансформатором в сборе 390 кг |
| Регулируемая защита от перенапряжения и максимального тока с изменяемыми уровнями срабатывания в пределах | от 10 до 110% обеспечивает высокую скорость сброса испытательного напряжения, если предел превышен из-за высоковольтного пробоя или по другой причине. |
Комплект поставки 6CP200/100-10
| № | Наименование | Количество |
| 1 | 6CP200/100-10 - мобильная Установка для испытания изоляции переменным напряжением до 200 кВ при 50 Гц | 1 |
| 2 | Тележка | 1 |
| 3 | Блок управления/измерения в сборе | 1 |
| 4 | Кабель блока управления | 1 |
| 5 | Измерительный кабель | 1 |
| 6 | Силовой кабель первичной цепи | 1 |
| 7 | Кабель заземления | 1 |
