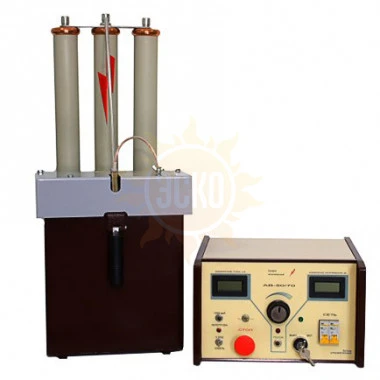

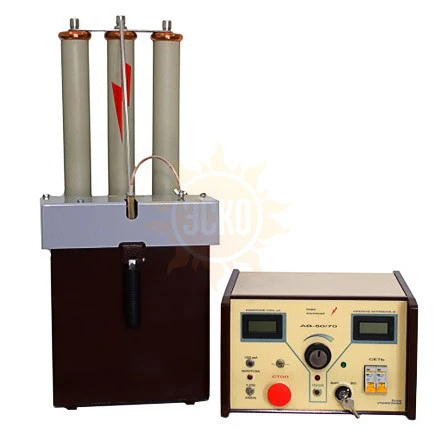

Назначение аппарата испытательного высоковольтного АВ-50/70
Аппарат испытательный высоковольтный АВ-50/70 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.
Аппарат позволяет выполнять, в кратковременном режиме, предварительное прожигание кабеля с использованием токоограничивающего резистора (оговаривается в заказе) В таком исполнении аппарат имеет в названии букву «П».
Аппарат может быть использован как источник высокого напряжения в испытательных комплексах при испытаниях: кабелей с изоляцией из сшитого полиэтилена частотой 0,1 Гц; при испытаниях электрозащитных средств.
Аппарат рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).
Технические характеристики аппарата испытательного высоковольтного АВ-50/70
| Параметр | Значение |
|---|---|
| Напряжение питающей сети однофазного переменного тока, В | 220±10% |
| Параметры аппарата на выпрямленном напряжении в продолжительном режиме (до 5 минут) при номинальном значении напряжения в сети: - наибольшее испытательное напряжение, кВ - максимальный измеряемый ток, мА |
70 30 |
| Параметры аппарата на переменном напряжении в продолжительном режиме (до 5 минут) при номинальном значении напряжения в сети: - наибольшее испытательное напряжение (действующее значение), кВ - наибольший измеряемый ток (действующее значение), мА |
50 40 |
| Потребляемая мощность, кВА, не более | 2,0 |
| Приведенная погрешность измерения выходного напряжения и тока, %, не более | 3,0 |
| Масса, кг, не более: - блок управления - блок высокого напряжения |
15 35 |
| Габаритные размеры: - блок управления - блок высокого напряжения |
320х200х355 270х295х660 |
| Средний срок службы | 10 лет |
Комплект поставки АВ-50/70
| № | Наименование | Количество |
| 1 | Блок управления | 1 |
| 2 | Блок высокого напряжения | 1 |
| 3 | Кабель сетевой | 1 |
| 4 | Провод заземления | 2 |
| 5 | Провод высоковольтный | 1 |
| 6 | Руководство по эксплуатации | 1 |
Дополнительная комплектация АВ-50/70:
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Резистор токоограничивающий |
