HPG 110-H - высоковольтная испытательная система

распечатать описание в PDF

Артикул: 728570

HPG 110-H - высоковольтная испытательная система

Испытательное постоянное напряжение, максимальное значение

110 кВ

Испытательное переменное напряжение, максимальное значение

78 кВ

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Назначение высоковольтной испытательной системы HPG 110-H

Высоковольтные испытательная система HPG 110-H подходит для проведения испытаний переменным напряжением 50 Гц, 78 кВэфф и испытаний постоянным напряжением до 110 кВ.

Испытательная система HPG 110-H состоит из двух отдельных модулей: управляющего и высоковольтного. Данное разделение позволяет пользователю выполнять испытания на объектах без каких-либо сложностей.

Применение высоковольтной испытательной системы HPG 110-H

Испытание кабелей;
Испытание распределительных устройств;
Испытание токовых трансформаторов;
Испытание элементов и составных частей распредустройств.

Достоинства высоковольтной испытательной системы HPG 110-H

Подходит для испытаний переменным и постоянным напряжением;
Компактный, твердоизолированный высоковольтный трансформатор;
Отдельный высоковольтный и управляющий модули;
Постоянно регулируемое напряжение;
Мощная система: 1,2 кВА при продолжительной работе, до 3 кВА 60 мин. кратковременная работа.

Технические характеристики высоковольтной испытательной системы HPG 110-H

Параметр	Значение
Выходное постоянное напряжение	50 кВ
Выходной ток	15 мА
Тип трансформатора	HTR 78-1
Питание	220 В / 50 Гц
Размеры	1000х1065х490
Вес	124

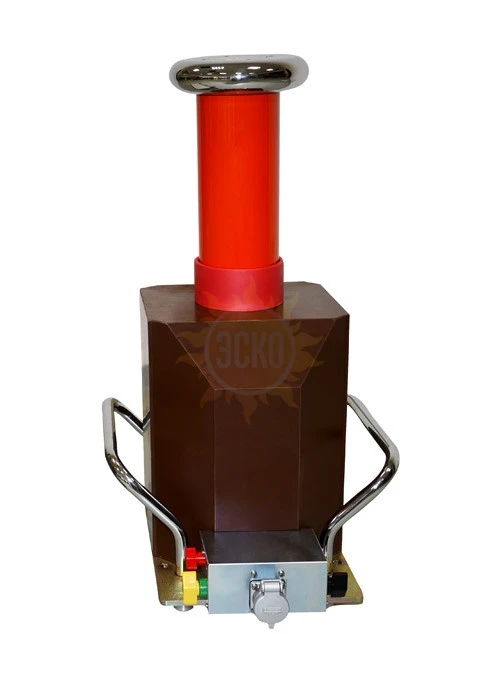

Высоковольтный трансформатор HTR 78-1

Параметр	Значение
Выходное напряжение	78 кВ AC ; 110 кВ DC
Номинальный ток	15 мА DC
Ток к.з.	50 мА DC
Потребляемая мощность	3,0 кВА (1 час в день); 1,2 кВА (день)

Комплект поставки HPG 110-H

Наименование	Количество
Блок управления HSW 3-2	1
Высоковольтный выпрямитель	1
Высоковольтный трансформатор 78 кВэфф	1
Комплект кабелей	1
Штанга заземления и разрядки 150 кВ	1
