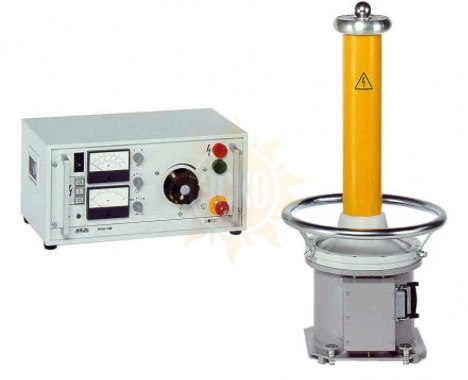

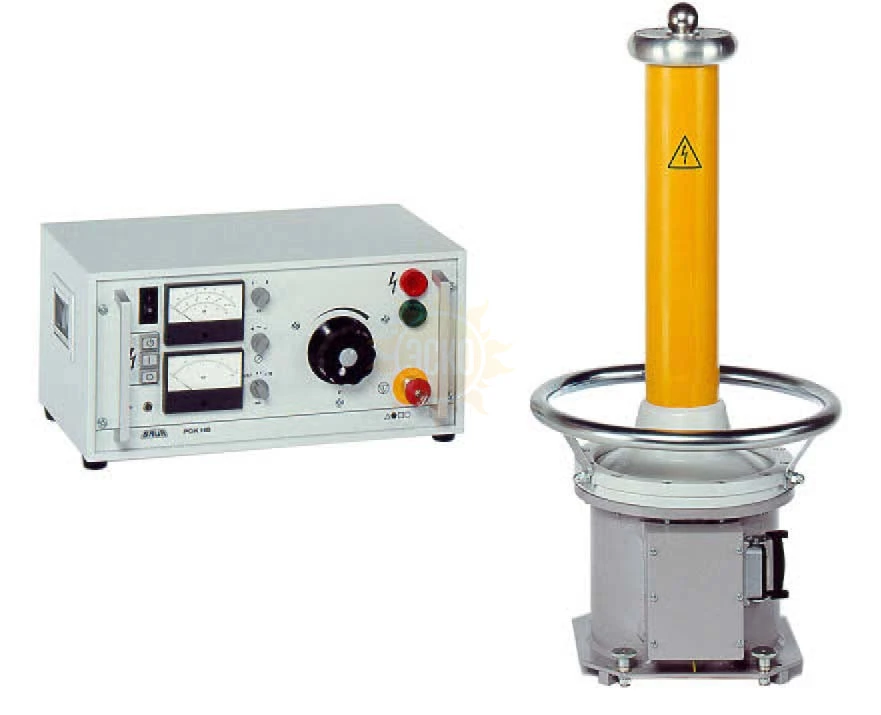

PGK150 - установка высоковольтная испытательная

распечатать описание в PDF

Артикул: 676247

PGK150 - установка высоковольтная испытательная

Испытательное постоянное напряжение, максимальное значение

150 кВ

Испытательное переменное напряжение, максимальное значение

100 кВ

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор BAUR в России

назначение установки высоковольтной испытательной PGK150

Состоящая из двух блоков испытательная установка PGK 150 формирует изменяемые по величине испытательные напряжения переменного тока промышленной частоты или напряжения постоянного тока положительной или отрицательной полярности.

Рабочий блок в конструкции под 19-дюймовую аппаратную стойку имеет индикаторы значения испытательного напряжения и тока утечки, элементы обеспечения безопасности и регулируемый трансформатор для регулировки напряжения.

Высоковольтный блок содержит высоковольтный трансформатор и, в зависимости от требуемого рабочего режима, выпрямительный или резистивный стержень. Полярность испытательного напряжения постоянного тока может быть изменена путем изменения полярности в выпрямителе высоковольтного блока.

Особенности установки высоковольтной испытательной PGK150

Не требующая технического обслуживания конструкция;
Регулируемое выходное напряжение;
Обеспечение эксплуатационной безопасности;
Защита от короткого замыкания путем ограничения тока внутри аппаратуры;
Индикация напряжения: двухдиапазонный аналоговый прибор;
Измерение тока: трехдиапазонный аналоговый прибор, декадный переключатель;
Защита от перегрузки.

Технические характеристики установки высоковольтной испытательной PGK150

Параметр	RGK 150HB	RGK 150/5HB
Максимальное выходное напряжение, кВ -Переменного тока -Постоянного тока	110 150	110 150
Диапазон измерения напряжение, кВ	0-110 0-150
Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, %	± 2,5
Максимальная сила выходного тока не более, мА -Переменного тока -Постоянного тока	9 4	50 18
Ток короткого замыкания не более, мА -Переменного тока -Постоянного тока	23 20	108 77
Диапазоны измерений силы тока (тока утечки), мА	0,2-2 2-20 0,4-4 4-40	1-10 10-100 1,11-11,1 11,1-111
Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, %	± 2,5
Напряжение / Частота сети	от 198 до 242В / ОТ 45 ДО 60 Гц
Потребляемая мощность не более, В·А -Нормальная работа -Режим КЗ	1380 2650	5750 11700
Габаритные размеры блока управления, мм (ШхВхГ)	502 х 241 х 290	502 х 580 х 480
Габаритные размеры высоковольтного блока (Высота / Диаметр), мм	1450/455	1530/640
Масса блока управления, кг	17	51
Масса высоковольтного блока, кг	83	180
Изоляция между выводами (кроме высоковольтных) и корпусомa -Электрическая прочность (50 Гц, 1 мин), В -Сопротивление изоляции, МОм	1500 5
Рабочие условия эксплуатация: -Температура окружающего воздуха, °С -Относительная влажность, % -Атмосферное давление, кПа	от 0 до + 45 до 90 без конденсации от 86,7 до 106,7
Устойчивость к условия транспортирования	Группа "3" ГОСТ 22261-94 с расширенными параметрами по температуре от -20 до +60 °С и относительной влажности до 95% при 30 °С

Комплект поставки PGK150

№	Наименование	Количество
1	Высоковольтный блок	1
2	Блок управления	1
3	Разрядная штанга, 27 кВ	1
4	Соединительный кабель установка-модуль управления, 5м	1
5	Кабель заземления, 3 м	1
6	Высоковольтный кабель с клещами, 2,5 м	1
7	Кабель питания	1
8	Руководство по эксплуатации	1
