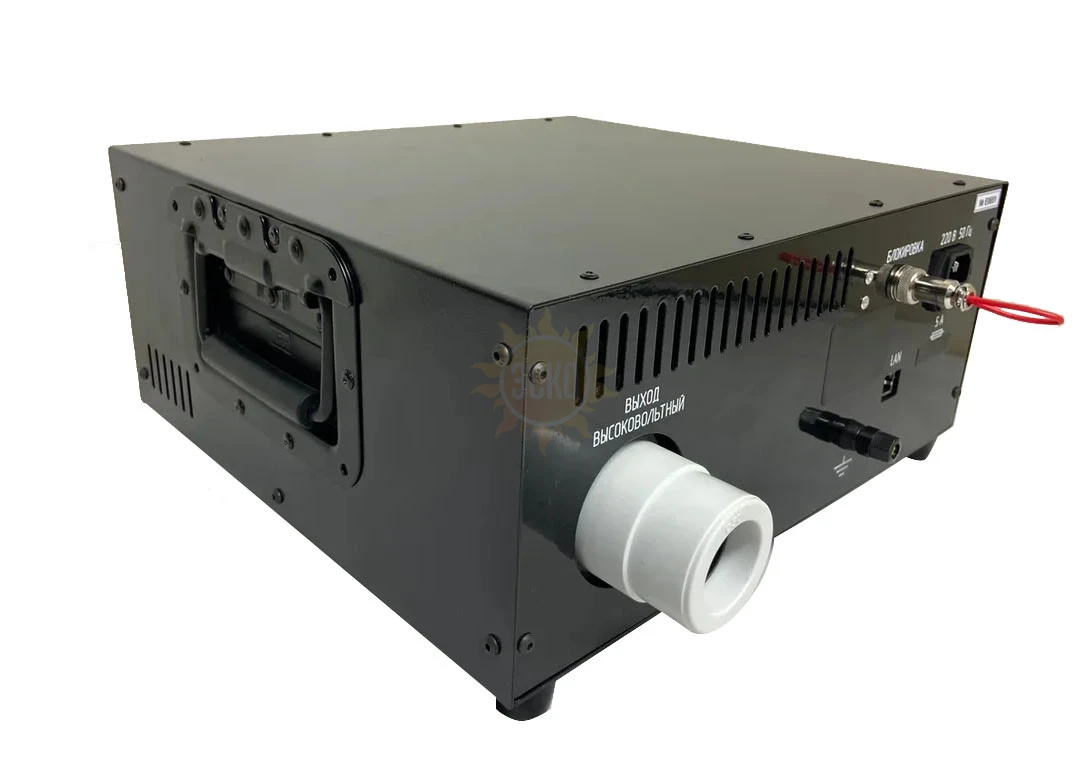

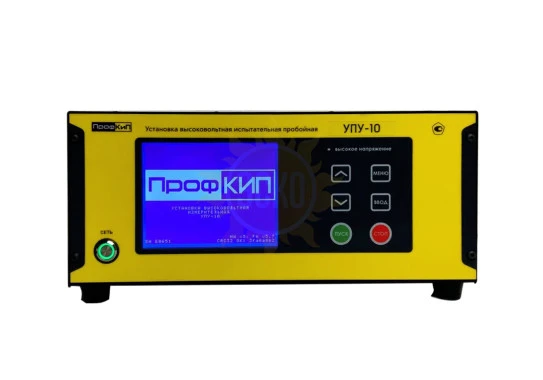

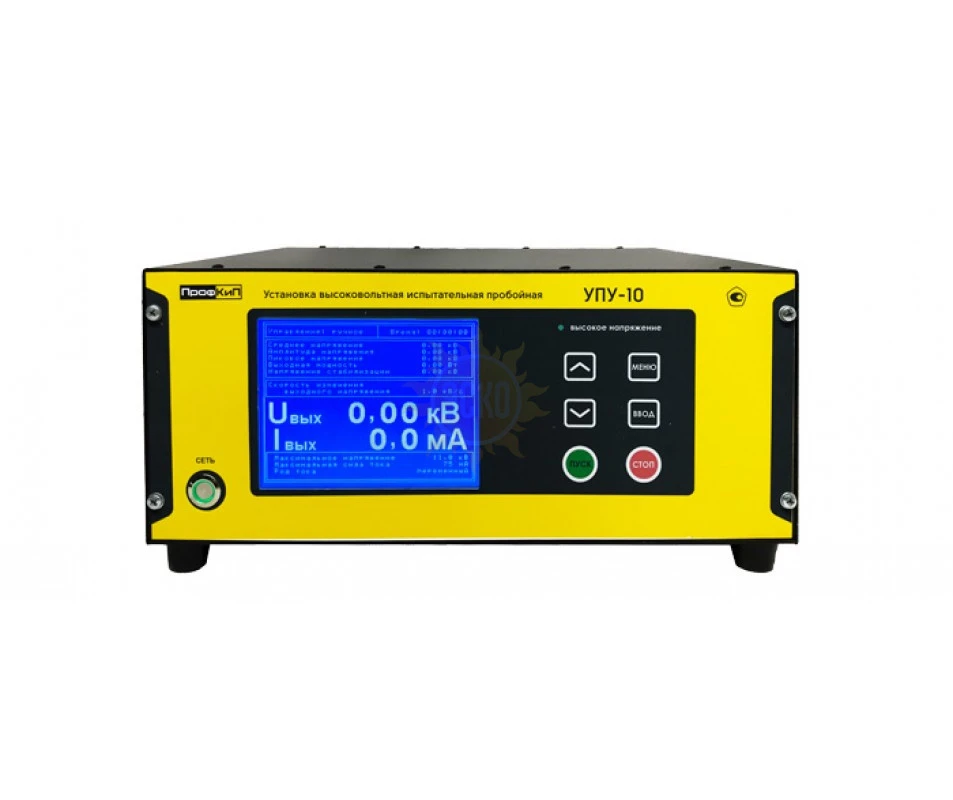

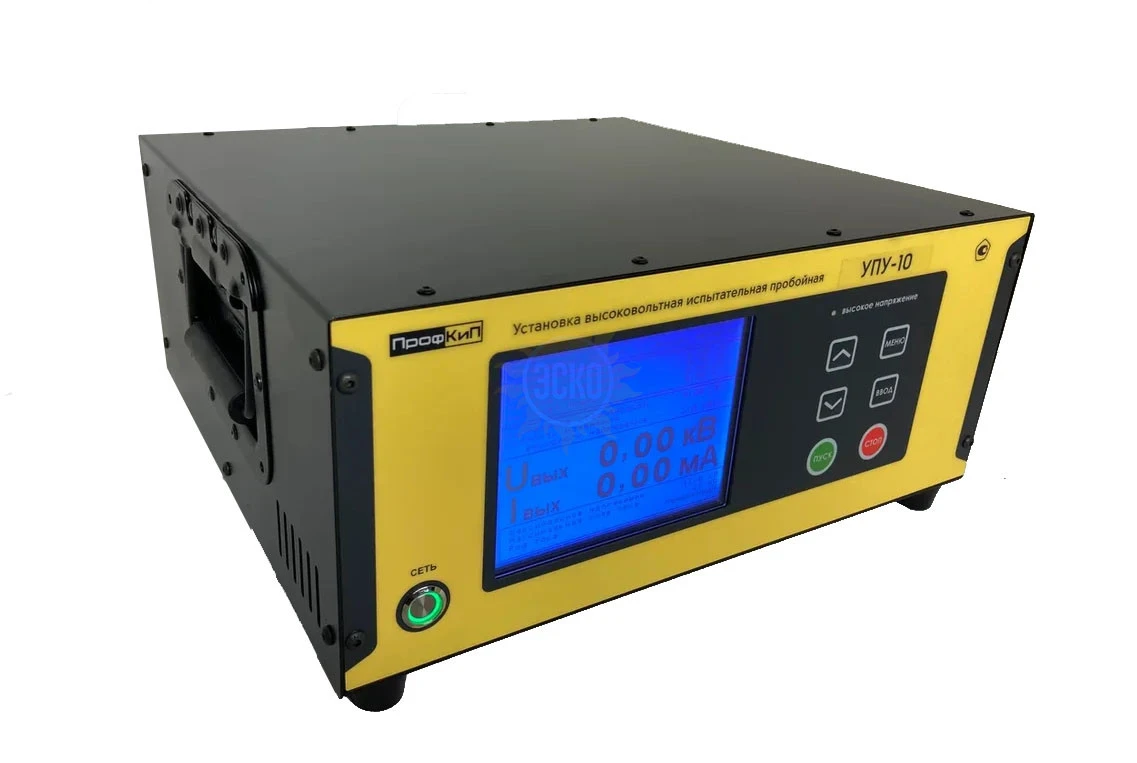

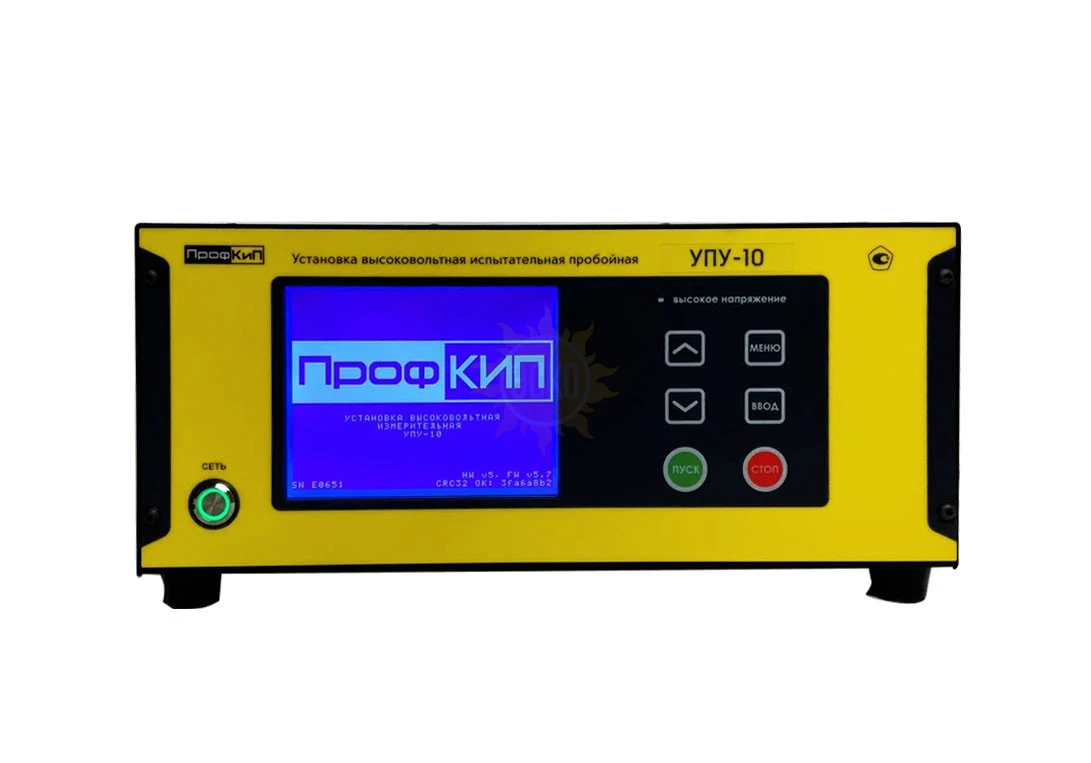

ПрофКиП УПУ - установки высоковольтные испытательные пробойные

распечатать описание в PDF

ПрофКиП УПУ - установки высоковольтные испытательные пробойные

цена по запросу

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр
78504-20
до 29.06.2025

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП УПУ - установки высоковольтные испытательные пробойные

Назначение установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:

Установка высоковольтная испытательная пробойная УПУ- предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.

Особенности установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:

Высокая точность измерения напряжения и тока;
Встроенное разрядное устройство;
Переключение рода тока переменный /постоянный через меню;
Автоматический и ручной режим работы, таймер;
Звуковое предупреждение о включении высокого напряжения;
Большой и четкий графический дисплей;
Интуитивно понятный интерфейс управления;
LAN порт для удаленного управления и автоматизации измерений (опция);
Удобные, надежные металлические ручки для переноски.

Метрологические характеристики установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:

Параметры	УПУ-1	УПУ-5	УПУ-6	УПУ-10	УПУ-15	УПУ-21	УПУ-22	УПУ-24	УПУ-200	УПУ-300	УПУ-500
Диапазон измерения напряжения переменного тока	1	5	6	10	15	10	10	20	11	11	11
Диапазон измерения напряжения постоянного тока, Кв	1	5	6	10	11	10	10	10	11	11	11
Диапазон измерения силы постоянного тока, мА	200	20	20	10	10	15	30	5	50	50	50
Потребляемая мощность Вт (не более):	1000	1000	1000	500	1000	1200	1800	1000	3500	4200	6500
Максимальная выходная мощность в нагрузку, Вт	500	500	500	240	450	500	1000	400	2000	3000	4500
Пределы допускаемой относительной погрешности измерения напряжения переменного тока	±(1,0+0,1·(uпред./u-1))
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока	±(1,0+0,1·(uпред./u-1))
Пределы допускаемой относительной основной погрешности измерения силы переменного тока	±(1,0+0,1·(iпред./i-1))
Пределы допускаемой относительной основной погрешности измерения силы постоянного тока	±(1,0+0,1·(iпред./i-1))

Программируемое время испытания, мин – 1 м … 59 м
Программируемое время испытания, час – 0 ч … 24 ч
Отключение высокого напряжения по окончании испытания – ручное /автоматическое
Снятие заряда с емкостной нагрузки – встроенное
Режим регулировка выходного испытательного напряжения – ручной /автоматический
Полярность выходного напряжения постоянного тока – отрицательная (по спец. заказу возможно изготовление установки с положительной полярностью)
Максимальное время работы – не более 8ч – при загрузке не более 20% , не более 1ч – при загрузке 100%
Возможность подключения внешнего контакта блокировки подачи высокого напряжения
Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения

Общие данные установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:

Напряжение сети 220 ± 22В; частота 50Гц;

Параметры	габаритные размеры (не более) мм:	вес (не более) кг:
УПУ-1	165х365х340	20
УПУ-5	165х365х340	27
УПУ-6	165х365х340	27
УПУ-10	165х365х340	25
УПУ-15	165х365х340	27
УПУ-21	165х365х340	27

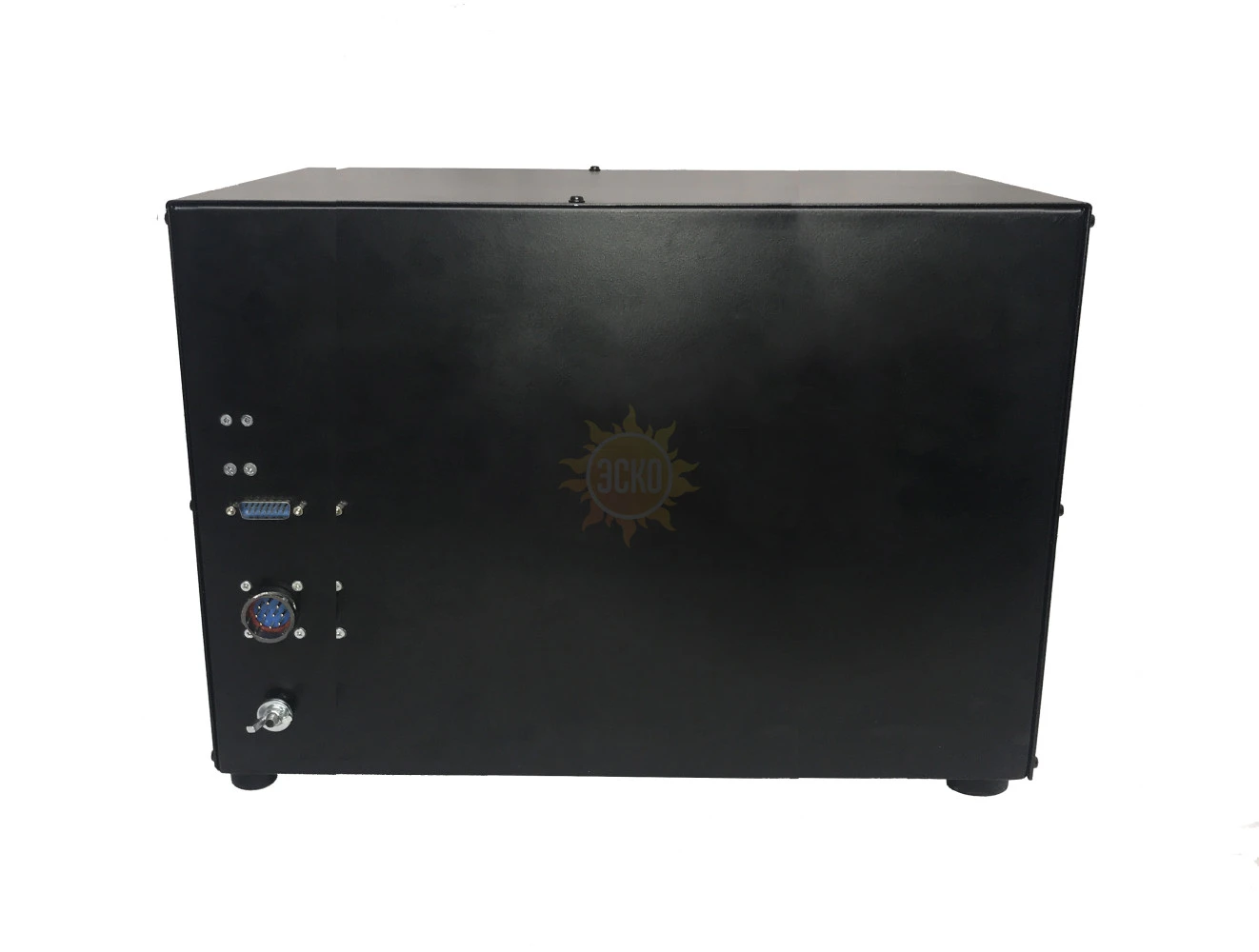

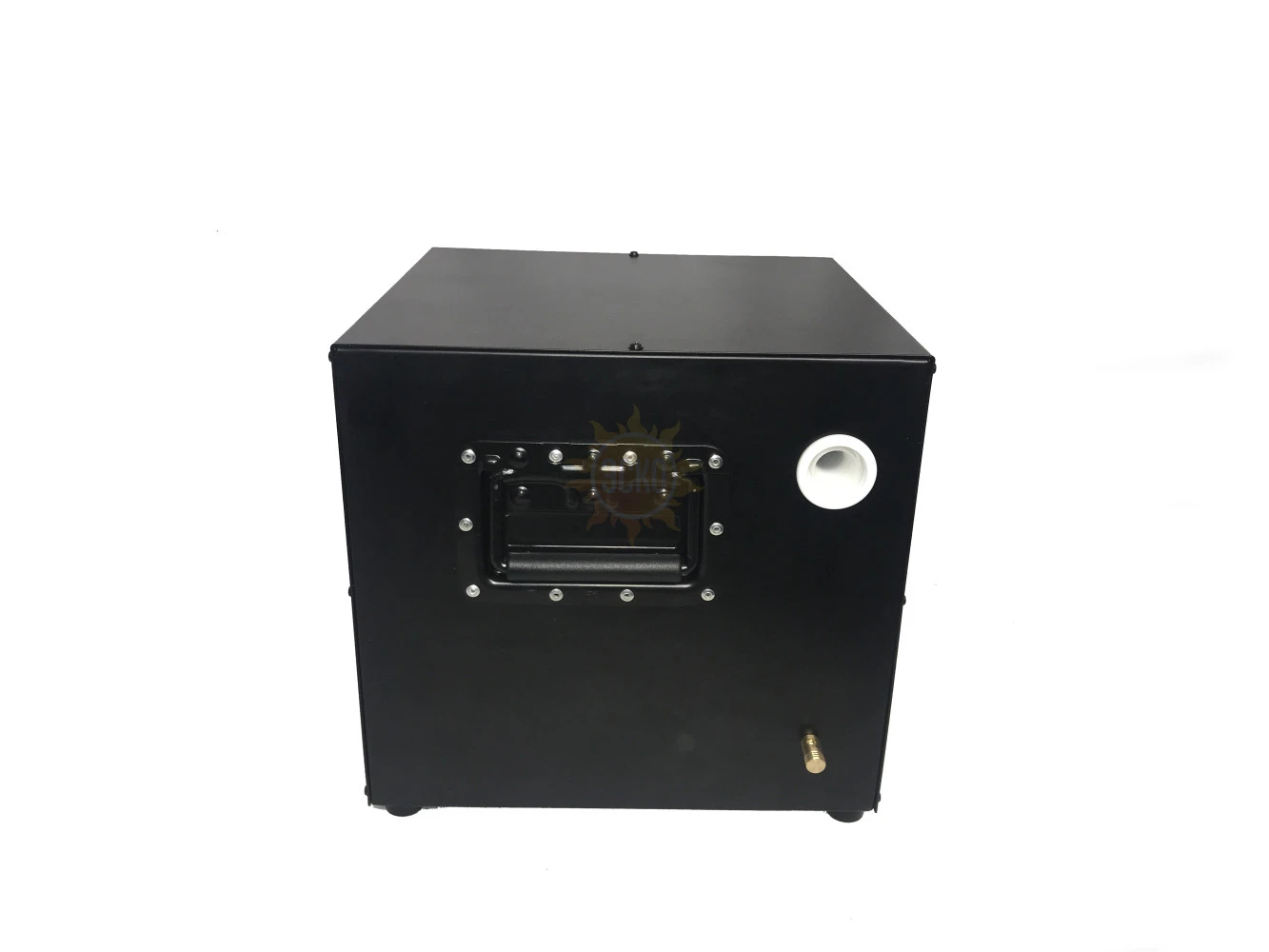

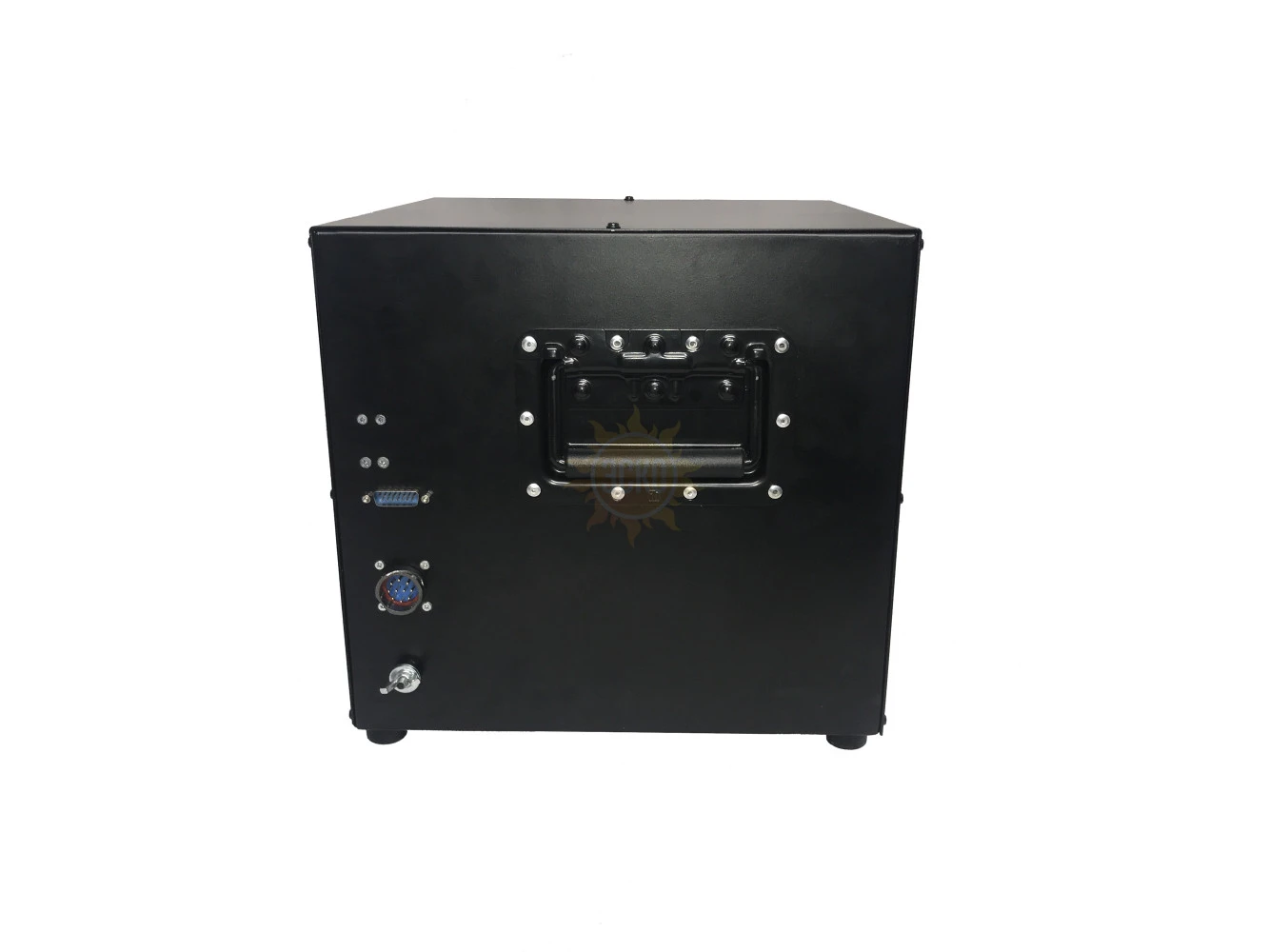

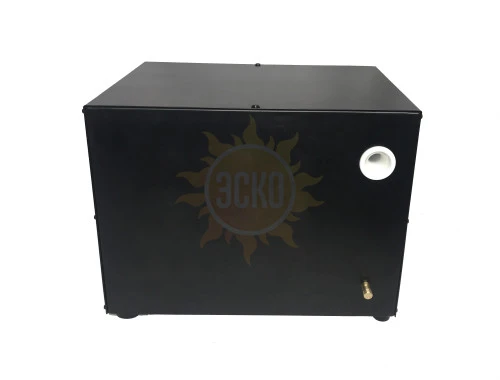

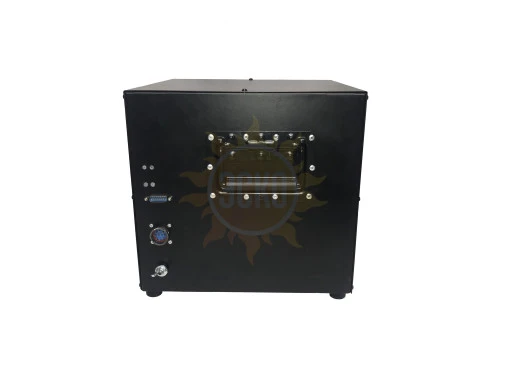

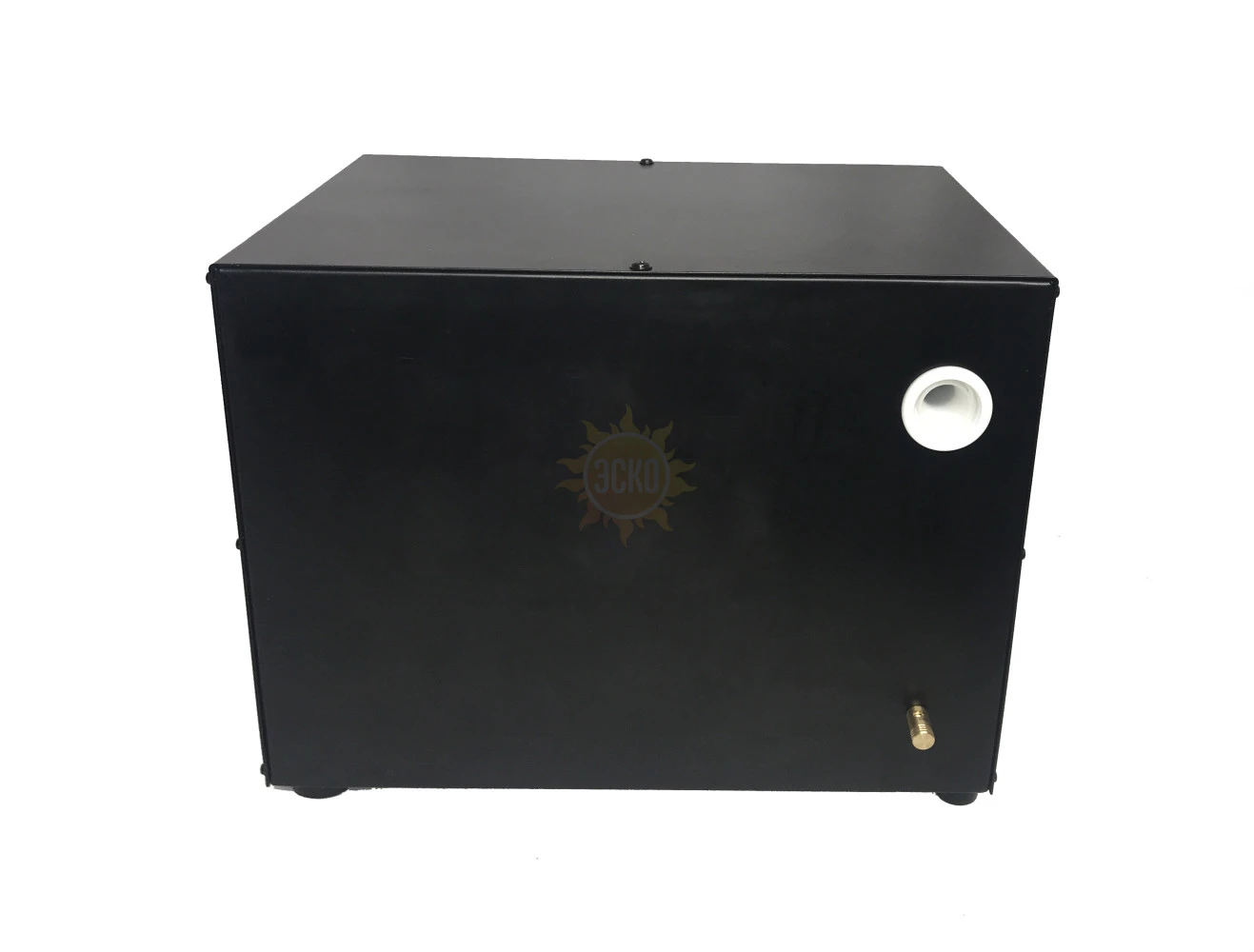

УПУ-22	блок индикации: 165х365х340; высоковольтный блок: 335х330х325	блок индикации: 14; высоковольтный блок: 40
УПУ-24	165х365х340	27
УПУ-200	блок индикации: 165х365х340; высоковольтный блок: 380х375х330	блок индикации: 14; высоковольтный блок: 49
УПУ-300	блок индикации: 165х365х340; высоковольтный блок: 425х400х395	блок индикации: 14; высоковольтный блок: 65
УПУ-500	блок индикации: 165х365х340; высоковольтный блок: 455х440х425	блок индикации: 14; высоковольтный блок: 78

Комплект поставки установок высоковольтных испытательных пробойных серии ПрофКиП УПУ:

Установка высоковольтная испытательная пробойная ПрофКиП УПУ (1 шт.)
Высоковольтный кабель (1 шт.)
Кабель соединительный (1шт) – для модификаций УПУ-22, УПУ-200, УПУ-300, УПУ-500
Кабель сетевой (1 шт.)
Предохранитель (2 шт.)
Руководство по эксплуатации (1 шт.)
LAN-порт ПрофКиП LAN-Порт Для Установок Высоковольтной Испытательной Пробойной (дополнительная опция)

технические характеристики установок высоковольтных испытательных пробойных серии ПрофКиП УПУ

Параметры	УПУ-1	УПУ-5	УПУ-6	УПУ-10	УПУ-15	УПУ-21	УПУ-22	УПУ-24	УПУ-200	УПУ-300	УПУ-500
Диапазон измерения напряжения переменного тока	1	5	6	10	15	10	10	20	11	11	11
Диапазон измерения напряжения постоянного тока, Кв	1	5	6	10	11	10	10	10	11	11	11
Диапазон измерения силы постоянного тока, мА	200	20	20	10	10	15	30	5	50	50	50
Потребляемая мощность Вт (не более):	1000	1000	1000	500	1000	1200	1800	1000	3500	4200	6500
Максимальная выходная мощность в нагрузку, Вт	500	500	500	240	450	500	1000	400	2000	3000	4500
Пределы допускаемой относительной погрешности измерения напряжения переменного тока	±(1,0+0,1·(uпред./u-1))
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока	±(1,0+0,1·(uпред./u-1))
Пределы допускаемой относительной основной погрешности измерения силы переменного тока	±(1,0+0,1·(iпред./i-1))
Пределы допускаемой относительной основной погрешности измерения силы постоянного тока	±(1,0+0,1·(iпред./i-1))

Программируемое время испытания, мин – 1 м … 59 м;
Программируемое время испытания, час – 0 ч … 24 ч;
Отключение высокого напряжения по окончании испытания – ручное /автоматическое;
Снятие заряда с емкостной нагрузки – встроенное;
Режим регулировка выходного испытательного напряжения – ручной /автоматический;
Полярность выходного напряжения постоянного тока – отрицательная (по спец. заказу возможно изготовление установки с положительной полярностью);
Максимальное время работы – не более 8ч – при загрузке не более 20% , не более 1ч – при загрузке 100%;
Возможность подключения внешнего контакта блокировки подачи высокого напряжения;
Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения.

Общие данные установок высоковольтных испытательных пробойных серии ПрофКиП УПУ

Напряжение сети 220 ± 22В; частота 50Гц;

Параметры	Габаритные размеры (не более) мм:	Вес (не более) кг:
УПУ-1	165х365х340	20
УПУ-5	165х365х340	27
УПУ-6	165х365х340	27
УПУ-10	165х365х340	25
УПУ-15	165х365х340	27
УПУ-21	165х365х340	27
УПУ-22	блок индикации: 165х365х340; высоковольтный блок: 335х330х325	блок индикации: 14; высоковольтный блок: 40
УПУ-24	165х365х340	27
УПУ-200	блок индикации: 165х365х340; высоковольтный блок: 380х375х330	блок индикации: 14; высоковольтный блок: 49
УПУ-300	блок индикации: 165х365х340; высоковольтный блок: 425х400х395	блок индикации: 14; высоковольтный блок: 65
УПУ-500	блок индикации: 165х365х340; высоковольтный блок: 455х440х425	блок индикации: 14; высоковольтный блок: 78

Комплектация ПрофКиП УПУ - установки высоковольтные испытательные пробойные

Комплект поставки установок высоковольтных испытательных пробойных серии ПрофКиП УПУ

Установка высоковольтная испытательная пробойная ПрофКиП УПУ (1 шт.);
Высоковольтный кабель (1 шт.);
Кабель соединительный (1шт) – для модификаций УПУ-22, УПУ-200, УПУ-300, УПУ-500;
Кабель сетевой (1 шт.);
Предохранитель (2 шт.);
Руководство по эксплуатации (1 шт.);
LAN-порт ПрофКиП LAN-Порт Для Установок Высоковольтной Испытательной Пробойной (дополнительная опция).
