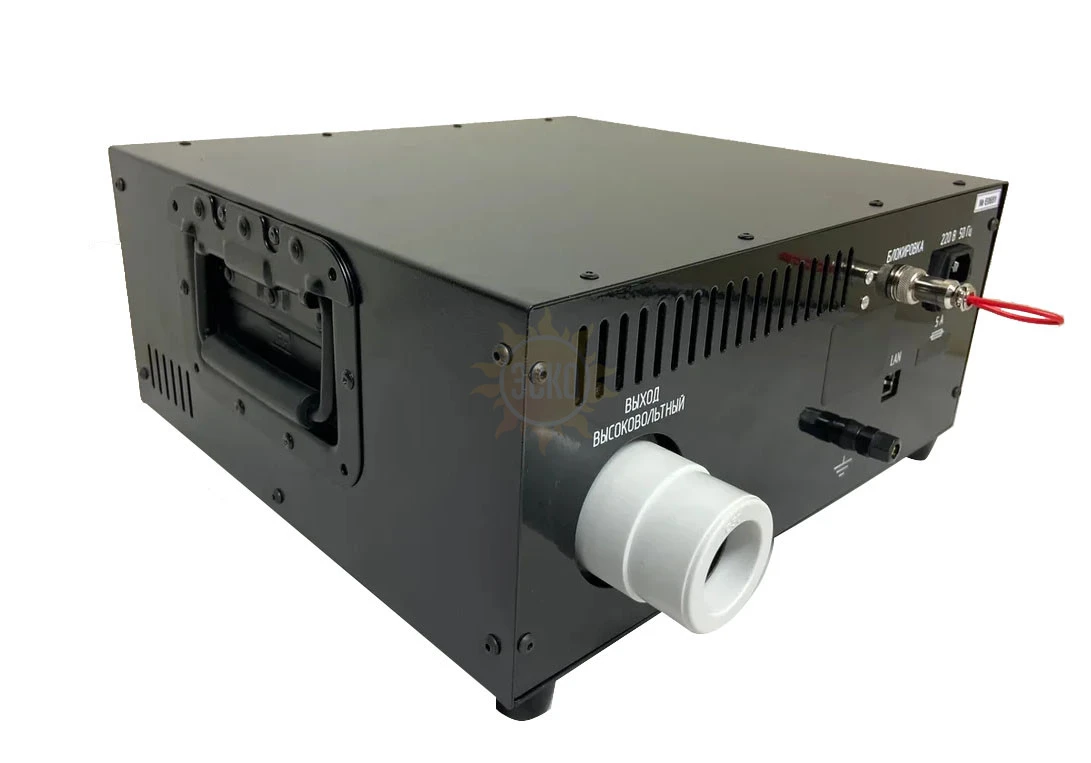

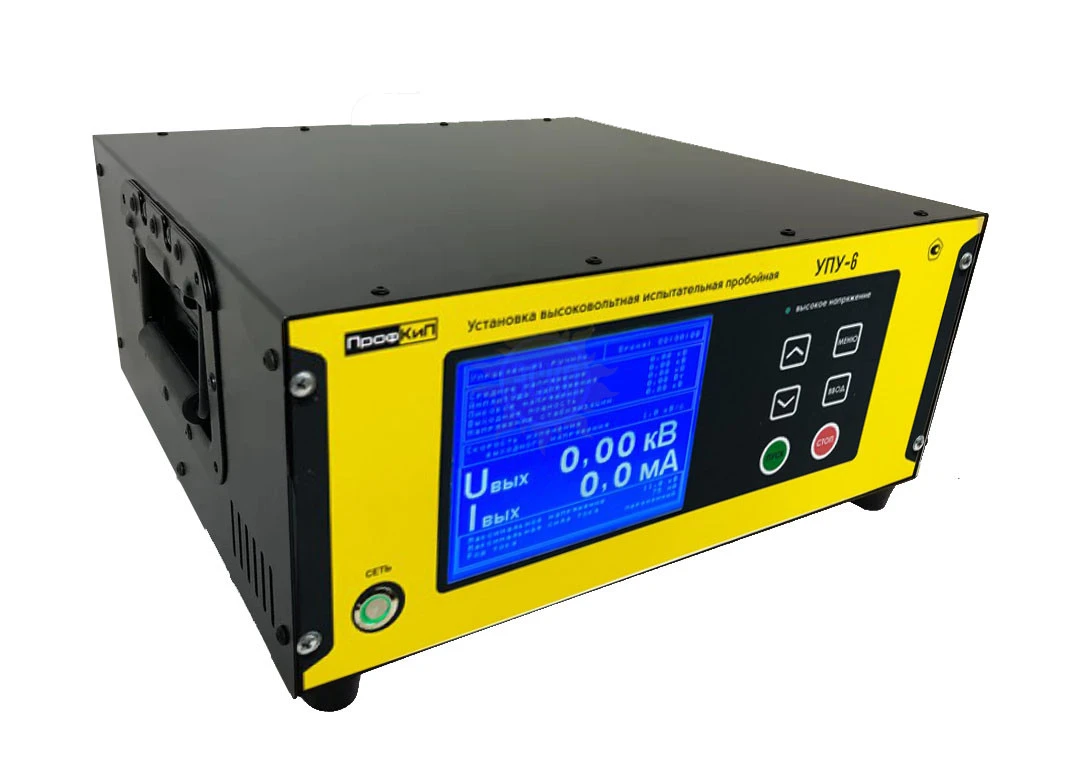

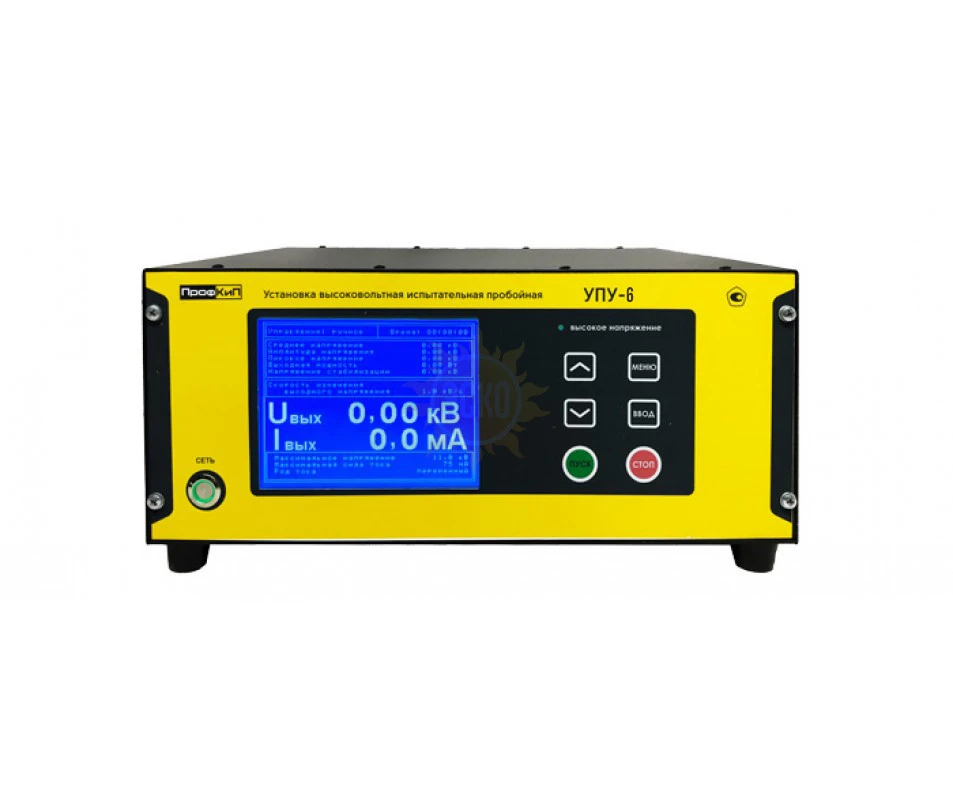

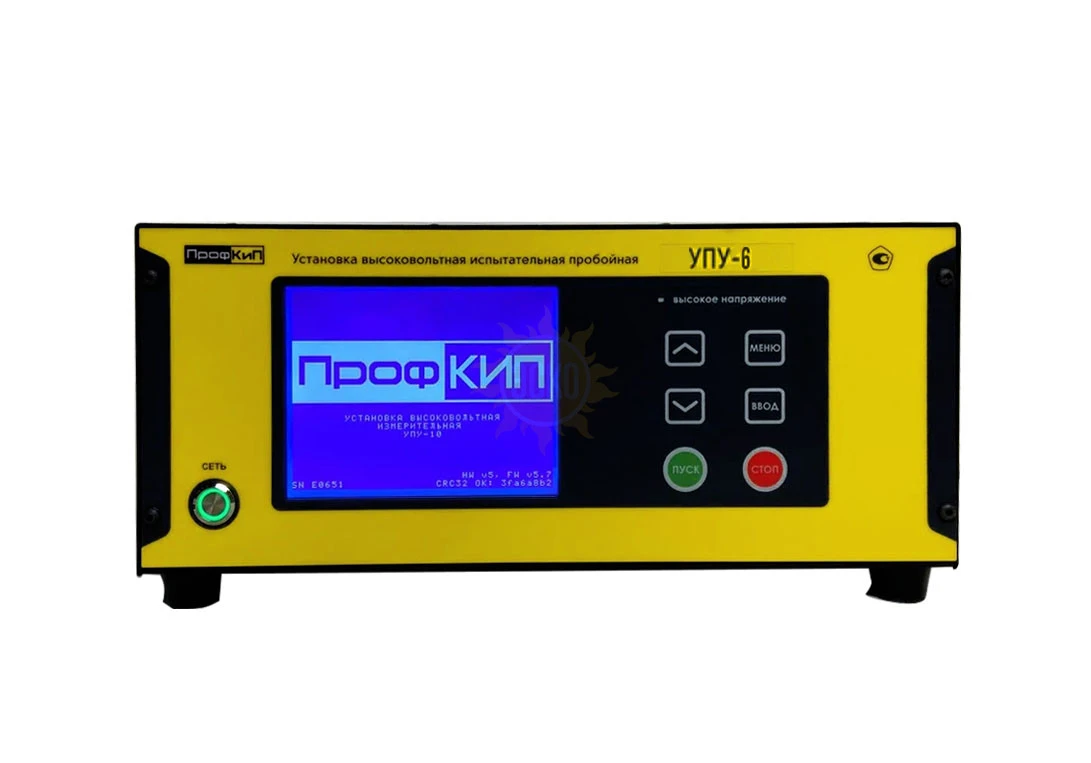

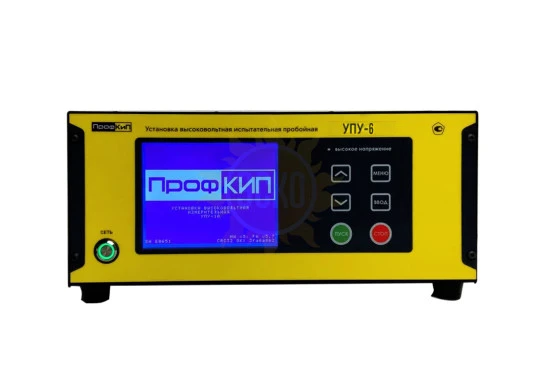

ПрофКиП УПУ-6 - Установка Высоковольтная Испытательная Пробойная

распечатать описание в PDF

ПрофКиП УПУ-6 - Установка Высоковольтная Испытательная Пробойная

316 800 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр
78504-20
до 29.06.2025

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП УПУ-6 - Установка Высоковольтная Испытательная Пробойная

Назначение установки высоковольтной испытательной пробойной ПрофКиП УПУ-6:

Установка высоковольтная испытательная пробойная ПрофКиП УПУ-6 предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.

Особенности установки высоковольтной испытательной пробойной ПрофКиП УПУ-6:

Высокая точность измерения напряжения и тока;
Встроенное разрядное устройство;
Переключение рода тока переменный /постоянный через меню;
Автоматический и ручной режим работы, таймер;
Звуковое предупреждение о включении высокого напряжения;
Большой и четкий графический дисплей;
Интуитивно понятный интерфейс управления;
LAN порт для удаленного управления и автоматизации измерений (опция);
Удобные, надежные металлические ручки для переноски.

Метрологические и технические характеристики установки ПрофКиП УПУ-6:

Диапазон измерения напряжения переменного тока, кВ	6
Диапазон измерения напряжения постоянного тока, кВ	6
Диапазон измерения силы переменного тока, мА	150
Диапазон измерения силы постоянного тока, мА	20
Потребляемая мощность Вт (не более):	1000
Максимальная выходная мощность в нагрузку, Вт	500
Пределы допускаемой относительной погрешности измерения напряжения переменного тока промышленной частоты	±(1,0+0,1·(u_пред./u-1))
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока	±(1,0+0,1·(u_пред./u-1))
Пределы допускаемой относительной основной погрешности измерения силы переменного тока промышленной частоты	±(1,0+0,1·(i_пред./i-1))
Пределы допускаемой относительной основной погрешности измерения силы постоянного тока	±(1,0+0,1·(i_пред./i-1))

Программируемое время испытания, мин – 1 м … 59 м
Программируемое время испытания, час – 0 ч … 24 ч
Отключение высокого напряжения по окончании испытания – ручное /автоматическое
Снятие заряда с емкостной нагрузки – встроенное
Режим регулировка выходного испытательного напряжения – ручной /автоматический
Полярность выходного напряжения постоянного тока – отрицательная (по спец. заказу возможно изготовление установки с положительной полярностью)
Максимальное время работы – не более 8ч – при загрузке не более 20% , не более 1ч – при загрузке 100%
Возможность подключения внешнего контакта блокировки подачи высокого напряжения
Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения

Общие данные установки пробойной ПрофКиП УПУ-6:

Напряжение сети 220 ± 22В; частота 50Гц
Габаритные размеры (не более), мм – 185х385х360
Вес (не более), кг – 27

Комплект поставки установки пробойной ПрофКиП УПУ-6:

Установка высоковольтная испытательная пробойная ПрофКиП УПУ-6 (1 шт.)
Высоковольтный кабель (1 шт.)
Кабель сетевой (1 шт.)
Предохранитель (2 шт.)
Руководство по эксплуатации (1 шт.)
LAN-порт ПрофКиП LAN-Порт Для Установок Высоковольтной Испытательной Пробойной (дополнительная опция)

Технические характеристики установки высоковольтной испытательной пробойной ПрофКиП УПУ-6

Параметр	Значение
Диапазон измерения напряжения переменного тока промышленной частоты	6
Диапазон измерения напряжения постоянного тока, Кв	6
Диапазон измерения силы переменного тока, мА	150
Диапазон измерения силы постоянного тока, мА	20
Потребляемая мощность Вт (не более):	1000
Максимальная выходная мощность в нагрузку, Вт	500
Пределы допускаемой относительной погрешности измерения напряжения переменного тока промышленной частоты	± (1,0+0,1·( u_предел/ u-1))
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока	± (1,0+0,1·( u_предел / u-1))
Пределы допускаемой относительной основной погрешности измерения силы переменного тока промышленной частоты	± (1,0+0,1· ( i_предел/ i-1))
Пределы допускаемой относительной основной погрешности измерения силы постоянного тока	± (1,0+0,1·( i_предел/i-1))
Программируемое время испытания, мин	1 м … 59 м
Программируемое время испытания, час	0 ч … 24 ч
Отключение высокого напряжения по окончании испытания	Ручное / Автоматическое
Снятие заряда с емкостной нагрузки	Встроенное
Регулировка выходного испытательного напряжения	Ручной / Автоматический
Полярность выходного напряжения постоянного тока	Отрицательная (по специальному заказу возможно изготовление установки с положительной полярностью)
Максимальное время работы	не более 8ч – при загрузке не более 20% не более 1ч – при загрузке 100% (с последующим отключением высокого напряжения на 1ч)
Возможность подключения внешнего контакта блокировки подачи высокого напряжения	Есть
Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения	Есть
Напряжение сети	220 ± 22В
Частота	50Гц
Габаритные размеры блока индикации (не более) мм	165 х 365 х 340
Габаритные размеры высоковольтного блока (не более) мм	-
Вес блок индикации (не более) кг	27
Вес высоковольтного блока (не более) кг	-
* U – измеренное значение напряжения, кВ; U_предел – верхний предел диапазона измерений напряжения, кВ; I – измеренное значение силы тока, мА; I_предел – верхний предел диапазона измерений силы тока, мА;

Комплект поставки ПрофКиП УПУ-6

№	Наименование	Количество
1	Установка высоковольтная испытательная пробойная ПрофКиП УПУ-6	1
2	Высоковольтный кабель	1
3	Кабель сетевой	1
4	Предохранитель	2
5	Руководство по эксплуатации	1
