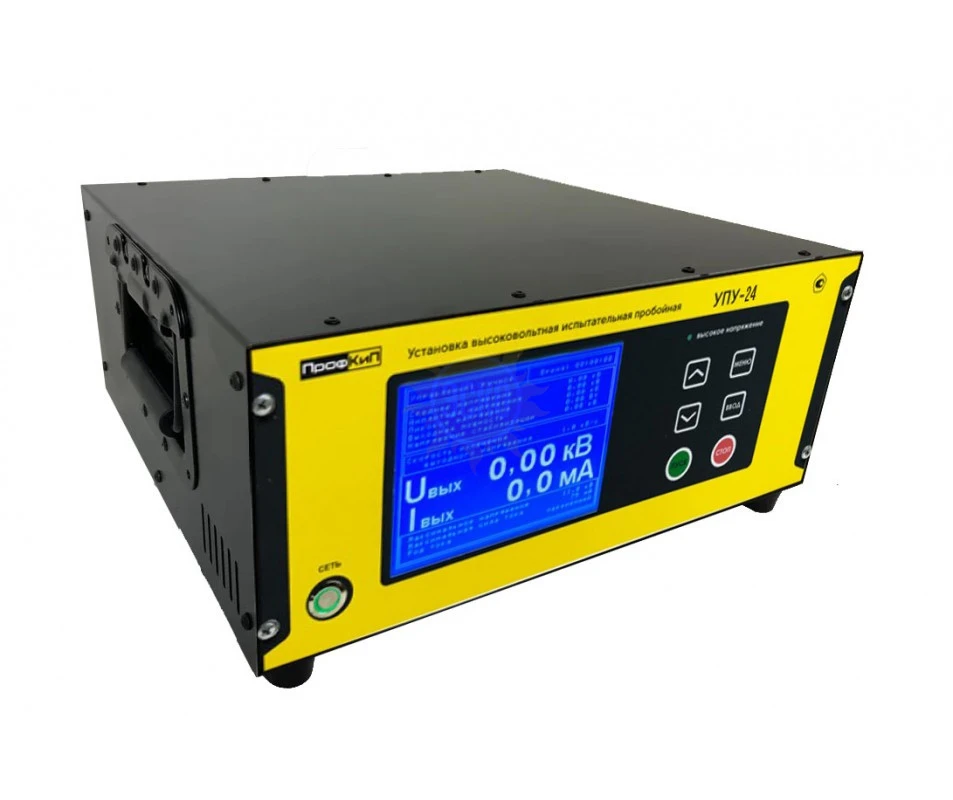

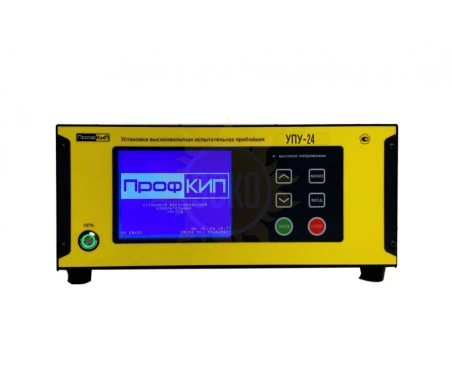

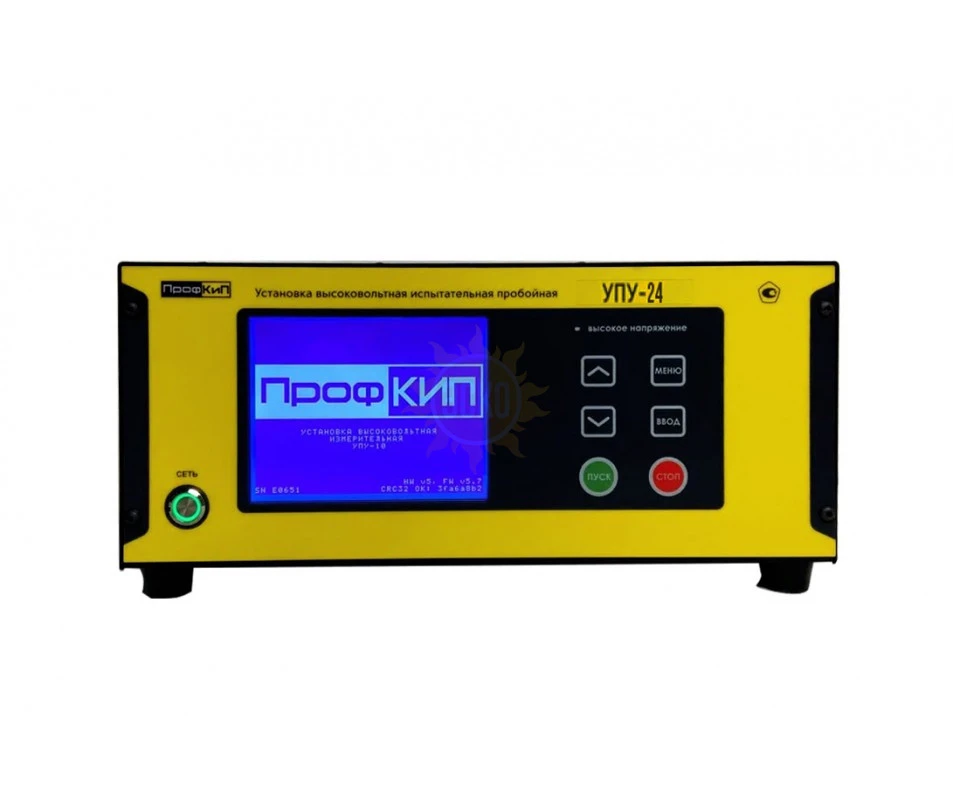

ПрофКиП УПУ-24 — установка высоковольтная испытательная пробойная

Испытательное постоянное напряжение, максимальное значение
10 кВ
Испытательное переменное напряжение, максимальное значение
20 кВ
506 250
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве от 500

по России от 1000
Гарантия  1 год

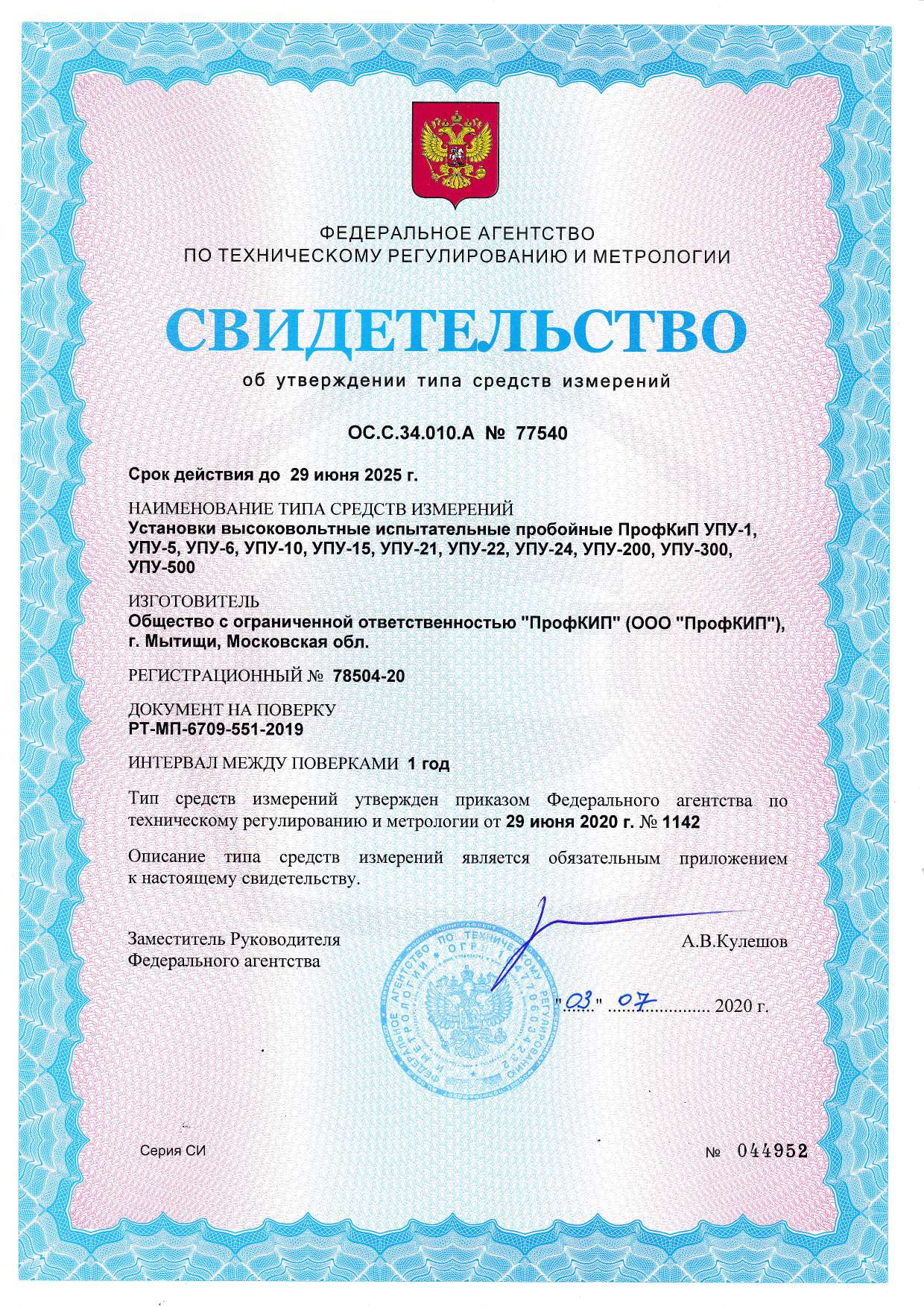

Госреестр 78504-20
до 29.06.2025
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП УПУ-24 — установка высоковольтная испытательная пробойная

Назначение универсальной пробойной установки ПрофКиП УПУ24

Высоковольтная пробойная установка ПрофКиП УПУ24 предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы, для проведения испытаний на проверку напряжения пробоя, измерения тока утечки и других показателей эффективности электрической безопасности изоляции силовых кабелей, электроустановок, диэлектриков, средств защиты и т.д. Так же универсальная пробойная установка ПрофКиП УПУ24 может выступать в качестве источника питания высокого напряжения постоянного тока, для проверки характеристик компонентов и приборов.

Особенности и преимущества универсальной пробойной установки ПрофКиП УПУ24

▪ Генерирование напряжения постоянного и переменного тока от 0.00 кВ до 20 кВ

▪ Измерение тока утечки до 20 мА

▪ Гибкая настройка порога тока утечки и времени испытания

▪ Световая и звуковая индикация критических событий

▪ Яркий цифровой дисплей с отображением тока, напряжения и таймера

▪ Компактный корпус, низкий вес

Основные технические характеристики универсальной пробойной установки ПрофКиП УПУ24

Величина

Параметры

Значения

Напряжение переменного тока

Выходное напряжение

0.00 кВ … 20.00 кВ

Максимальная выходная мощность

200 ВА

Максимальный ток

20 мА

Диапазон тока

2 мА, 10 мА

Форма выходного сигнала

синусоидальная волна

Искажение формы сигнала

≤5%

Время испытания

0.0 с … 999 С

Напряжение постоянного тока

Выходное напряжение

0.00 кВ … 20.00 кВ

Максимальная выходная мощность

200 ВА

Максимальный ток

10 мА

Диапазон тока

2 мА, 10 мА

Пульсации

≤5%

Время испытания

0.0 с … 999 С

Вольтметр

Диапазон

0.00 кВ … 20.00 кВ

Точность

±(5% + 5 знач.)

Разрешение

10 В

Отображаемое значение

среднеквадратическое

Амперметр

Диапазон измерения переменного тока

0.100 мА … 10.00 мА

Диапазон измерения постоянного тока

0.100 мА … 10.00 мА

Разрешение

2 мА: 1 мкА

10 мА: 10 мкА

Точность

±(5% + 5 знач.)

Таймер

Диапазон

0.0 с … 999 С

Минимальное размерешение

0.1 с

Точность

±(1% + 50 мс)

Общие данные универсальной пробойной установки ПрофКиП УПУ24

▪ Питание: 220 В, 60 Гц

▪ Габаритные размеры: 440х340х220 мм

▪ Вес: 28 кг

Комплект поставки универсальной пробойной установки ПрофКиП УПУ24

Наименование

Количество

Универсальная пробойная установка ПрофКиП УПУ24

1 шт.

Набор тестовых зажимов

1 шт.

Кабель сетевой

1 шт.

Руководство по эксплуатации

1 шт.

Технические характеристики установки высоковольтной испытательной пробойной ПрофКиП УПУ-24

Параметр Значение
Диапазон измерения напряжения переменного тока  промышленной частоты 20
Диапазон измерения напряжения постоянного тока, Кв 10
Диапазон измерения силы переменного тока, мА 20
Диапазон измерения силы постоянного тока, мА 5
Потребляемая мощность Вт (не более): 1000
Максимальная выходная мощность в нагрузку, Вт 400
Пределы допускаемой относительной погрешности измерения напряжения переменного тока промышленной частоты ± (1,0+0,1·( uпредел / u-1))
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока ± (1,0+0,1·( u предел / u-1))
Пределы допускаемой относительной основной погрешности измерения силы переменного тока промышленной частоты ± (1,0+0,1· ( iпредел / i-1))
Пределы допускаемой относительной основной погрешности измерения силы постоянного тока ± (1,0+0,1·( iпредел /i-1))
Программируемое время испытания, мин 1 м … 59 м
Программируемое время испытания, час 0 ч … 24 ч
Отключение высокого напряжения по окончании испытания  Ручное / Автоматическое
Снятие заряда с емкостной нагрузки Встроенное
Регулировка выходного испытательного напряжения Ручной / Автоматический
 Полярность выходного напряжения постоянного тока  Отрицательная (по специальному заказу возможно изготовление  установки с положительной полярностью)
Максимальное время работы не более 8ч – при загрузке не более 20%
не более 1ч – при загрузке 100%  (с последующим отключением высокого напряжения на 1ч)
Возможность подключения внешнего контакта блокировки подачи высокого напряжения Есть
Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения Есть
Напряжение сети 220 ± 22В
Частота 50Гц
Габаритные размеры блока индикации (не более) мм 165 х 365 х 340
Габаритные размеры высоковольтного блока (не более) мм -
Вес блок индикации (не более) кг 27
Вес высоковольтного блока (не более) кг -
* U – измеренное значение напряжения, кВ;
U предел – верхний предел диапазона измерений напряжения, кВ;
I – измеренное значение силы тока, мА;
I предел – верхний предел диапазона измерений силы тока, мА;

Комплект поставки ПрофКиП УПУ-24

Наименование Количество
1 Установка высоковольтная испытательная пробойная ПрофКиП УПУ-24 1
2 Высоковольтный кабель 1
3 Кабель сетевой 1
4 Предохранитель 2
5 Руководство по эксплуатации 1
