T22/1 - испытательная установка переменного напряжения

Назначение испытательной установки переменного напряжения T22/1

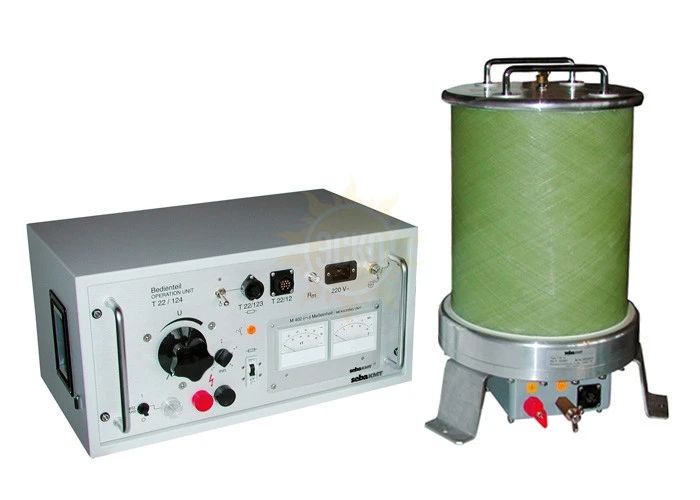

Испытательная установка переменного напряжения T22/1 является переносным прибором. Она состоит из двух отдельных блоков: измерительного и высоковольного. Подобное разделение позволяет гибко использовать установку без применения дополнительного транспортного средства. Для проведения испытаний постоянным напряжением до 80 кВ предусматривается дополнительное использование выпрямителя.

Испытательный прибор T22/1 используется для:

• Испытания переменным напряжением объектов с небольшой емкостью (например, распределительное устройство среднего напряжения в соответствии с нормами VDE 0670)
• Испытания постоянным напряжением до 80 кВ кабелей, кабельной гарнитуры, оборудования и приборов (возможно при использовании выпрямителя)

Достоинства испытательной установки переменного напряжения T22/1

• Длительные испытания переменным напряжением до 75 кВ при 1 кВА
• Монтаж установки из функциональных блоков: измерительного блока T 22/124, SF6-газового трансформатора T 22/12
• Встроенная защита от перегрузок
• Испытания постоянным напряжением с дополнительным использованием выпрямителя

Принцип действия испытательной установки переменного напряжения T22/1

Высоковольтный трансформатор (с элегазовой изоляцией SF6) вырабатывает высокое напряжение до 75 кВ (эфф). Выходное напряжение устанавливается с помощью беступенчатого регулировочного трансформатора от 0 до 75 кВ.

В базовой версии для испытаний переменным напряжением величина выходного напряжения определяется при помощи измерения напряжения на первичной обмотке трансформатора и коэффициента перерасчета (Измерительное устройство M 402). Постоянное напряжение вырабатывается дополнительным выпрямителем. Измерение постоянного напряжения происходит через измерительный резистор и измерительное устройство М 401.
