Назначение установки для испытания высоким напряжением УИВ-395

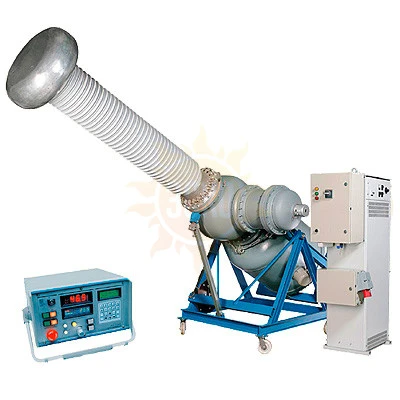

Установки на напряжение 230, 345, 395, 450, 500 кВ УИВ-230, УИВ-345, УИВ-395, УИВ-450, УИВ-500 предназначены для испытаний электрической прочности изоляции с измерением частичных разрядов высоковольтных аппаратов классов напряжения 110кВ и выше на месте производства и монтажа. Установки предназначены для испытаний оборудования с внешней воздушной изоляцией.
По желанию Заказчика в конструкцию установки могут быть включены дополнительные «стыковочные» узлы, что позволяет использовать эти установки для испытаний геметизированных элегазовых КРУЭ по «закрытой» схеме.
Установки позволяют проводить испытания в помещениях ограниченной площади и высоты потолков. Высоковольтный элегазовый блок легко перемещается по испытательному полю стенда, механизм изменения угла наклона блока позволяет оперативно адаптировать установку к высоте потолка.
Микропроцессорный пульт управления типа МПУ 2.16-01 обеспечивает ручное и полностью автоматизированное (по задаваемым с его помощью планам-графикам испытаний) управление установками:
- Ручной и автоматический режимы работы;
- Встроенный цифровой вольтметр;
- Программирование хода испытаний;
- Переключение скоростей изменения ВН;
- 3 входа «True RMS»;
- Порт подключения принтера для распечатки протоколов испытаний;
- Гальваническая развязка цепей управления и измерения (1 кВ);
- 16 цифровых входов и выходов;
- Настройка масштабных коэффициентов измерительных каналов;
- Высокая степень ЭМС;
- Отображение токов и напряжений установки при испытаниях;
- Встроенный секундомер;
- Высокая точность автоматической установки ВН;
- Слежение за температурой источника ВН.
Технические характеристики установки для испытания высоким напряжением УИВ-395
| Параметр | Значение |
|---|---|
| Номинальное напряжение* Uном, кВ | 395 |
| Номинальное напряжение питания, В | 380 |
| Номинальная частота, Гц | 50 |
| Диапазон генерируемых напряжений, кВ | 40 - 400 |
| Испытательное напряжение частоты (50 Гц), кВ | 420 |
| Установившийся ток к.з., не менее, А | 0,3 |
| Максимальная емкость нагрузки* при Uном в течение 5 мин, пФ | 1000 |
| Максимальная емкость нагрузки при Uном в течение 1 мин, пФ | 1900 |
| Максимальная мощность нагрузки, не менее, кВА | 92 |
| Максимальная потребляемая мощность, не более, кВА | 40 |
| Погрешность измерения высокого напряжения, % | 3,0 |
| Стабильность воспроизведения напряжений в диапазоне, % | 1,0 |
| Напряжение погасания ЧР(Ue), кВ | 200 |
| Интенсивность ЧР при напряжении (Ue), не более, пКл | 5,0 |
| Избыточное давление элегаза, МПа (кгс/см2) | 0,44 (4,4) |
| Емкость встроенного соединительного конденсатора, пФ | 300 |
| Масса высоковольтного блока, кг | 900 |
| Масса блока управления, кг | 600 |
Примечание: *По желанию Заказчика установка м.б. изготовлена на другое номинальное напряжение.
Комплект поставки УИВ-395
| № | Наименование | Количество |
| 1 | Пульт управления МПУ 2.16-01 | 1 |
| 2 | Рабочий стол, кресло оператора | 1 |
| 3 | Лестница для монтажа | 1 |
| 4 | Комплект кабелей длиной не менее 10 м. | 1 |
| 5 | Цифровой амплитудный вольтметр ВА 11 | 1 |
| Элегазовый блок в составе: | ||
| 6 | Испытательный трансформатор ИОГ-*** | 1 |
| 7 | Соединительный конденсатор | 1 |
| 8 | Ввод воздух/элегаз | 1 |
| 9 | Рама на колесах, с устройством для изменения наклона и фиксацией положения элегазового блока | 1 |
| Блок регулятора напряжения в составе: | 1 | |
| 10 | Регулировочный трансформатор | 1 |
| 11 | Шкаф управления и коммутации | 1 |
| 12 | Компенсирующий реактор | 1 |
| Измеритель частичных разрядов ИЧР 201 в составе: | 1 | |
| 13 | Портативный компьютер (ноутбук) | 1 |
| 14 | Измеритель характеристик частичных разрядов ИЧР 201 | 1 |
| 15 | Выносной измерительный блок ВИБ | 1 |
| 16 | Фильтр высоких частот ФВЧ | 2 |
| 17 | Градуировочный генератор частичных разрядов ГГЧР | 1 |
| 18 | Комплект кабелей | 1 |
| Аттестационная и эксплуатационная документация в составе: | 1 | |
| 19 | Руководство по эксплуатации | 1 |
| 20 | Формуляр | 1 |
| 21 | Программа первичной аттестации | 1 |
| 22 | Протокол первичной аттестации | 1 |
| 23 | Аттестат ФГУП "ВНИИМ им. Д.И.Менделеева" на установку | 1 |
| 24 | Свидетельство ФГУП "ВНИИМ им. Д.И.Менделеева" о поверке емкостного делителя высокого напряжения | 1 |
| 25 | Свидетельство ФГУП "ВНИИМ им. Д.И.Менделеева" о калибровке прибора измерителя частичных разрядов ИЧР 201 | 1 |
| 26 | Свидетельство ФГУП "ТЕСТ Санкт-Петербург" о поверке цифрового амплитудного вольтметра ВА 11 | 1 |
