Установка поверочная трехфазная TK2650
распечатать
Описание

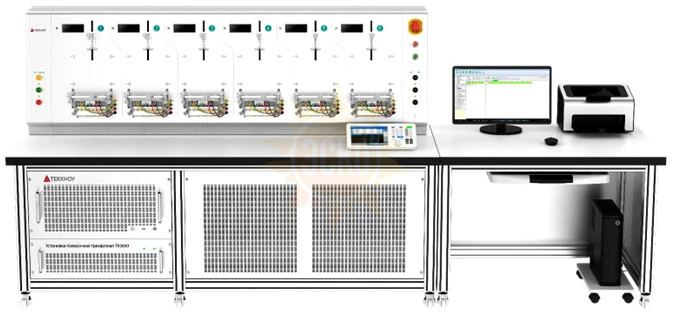

ТК2650 - это установка, предназначенная для поверки трехфазных счетчиков электроэнергии. В состав установки входит трехфазный прецизионный источник мощности, многопозиционный испытательный стенд, измерительная станция, компьютер (опция) и специальное программное обеспечение. Класс точности 0,02, 0,05.
Устройство основано на высокой стабильности и высокой точности выхода трехфазного источника мощности в сочетании со специальным компьютерным программным обеспечение, которые обеспечивают одновременную проверку от 3 до 16 трехфазных счётчиков электроэнергии с одинаковым диапазоном напряжения/тока, различными константами и различными пределами погрешности. Результаты тестирования и проверки: основная погрешность, пусковой тест, ползучий тест, постоянная счетчика электроэнергии, суточная погрешность, влияние гармоник, тест сложной формы волны, тест быстрого изменения тока нагрузки, тест постоянного / четного гармонического сигнала, а также тест на падение напряжения и тест на короткое замыкание. Также есть проверка источника питания и проверка замыкания на землю.
Ключевые особенности
- Максимальная выходная мощность: 576 В / 120 А, основная частота 45 Гц ~ 100 Гц, при полной нагрузке может обеспечить стабильность выходного значения.
- Минимальный выходной ток: всего 0,2 мА, что соответствует требованиям пусковых испытаний счетчиков электроэнергии уровня D/E с Imax 1,2 А.
- Трехфазная регулировка мощности;
- Многофункциональное измерение электрической энергии;
- Функция гармоники: со 2-го по 63-й порядок при 50 Гц / 60 Гц;
- Тест на гармоники высокого порядка;
- Тест сложной формы волны;.
- Быстрое изменение тока нагрузки;
- Испытание на падение напряжения переменного тока и кратковременное прерывание;
- Поверка нескольких счетчиков одновременно: Поверка 3/6/12/16 счетчиков.
- Проверка замыкания на землю (опция);
- Измерение температуры на клеммах (опция).
Метрологические характеристики
Генерация напряжения переменного тока
|
Диапазон |
Разрешение |
Краткосрочная стабильность ( % / мин ) |
Погрешность измерения (k=2). ( ppm*RD+ppm*RG) (1) |
Искажение ( % ) |
||
|---|---|---|---|---|---|---|
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
60 В |
0,1 мВ |
0.01 |
0.005 |
120 + 80 |
60 + 40 |
< 0.3 |
|
120 В |
1 мВ |
0.01 |
0.005 |
120 + 80 |
60 + 40 |
< 0.3 |
|
240 В |
1 мВ |
0.01 |
0.005 |
120 + 80 |
60 + 40 |
< 0.3 |
|
480 В |
1 мВ |
0.01 |
0.005 |
120 + 80 |
60 + 40 |
< 0.3 |
|
Примечание: (1) RD - это показания, RG - диапазон, то же самое ниже |
||||||
- Выходной диапазон: от 6 В до 576 В, 6-разрядный дисплей, нагрузочная способность: 15 ВА / (бит фазометра).
- Симметрия: напряжение ≤ 0,2%, фаза ≤ 0,5 °
- Функция защиты: защита от короткого замыкания, защита от перегрузки
Генерация переменного тока
|
Диапазон |
Разрешение |
Краткосрочная стабильность ( % / мин ) |
Погрешность измерения (k=2). ( ppm*RD+ppm*RG) или текущее значение |
Искажение ( % ) |
||
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
5 мА |
10 нА |
0.03 |
0.02 |
1,5 мкА |
1,0 мкА |
< 1 |
|
10 мА |
0,1 мкА |
0.02 |
0.015 |
200 + 100 |
120 + 80 |
< 0.5 |
|
20 мА |
0,1 мА |
0.02 |
0.01 |
200 + 100 |
120 + 80 |
< 0.5 |
|
50 мА |
0,1 мА |
0.02 |
0.01 |
200 + 100 |
120 + 80 |
< 0.5 |
|
100 мА |
1мА |
0.01 |
0.005 |
200 + 100 |
60 + 40 |
< 0.5 |
|
200 мА |
1мА |
0.01 |
0.005 |
200 + 100 |
60 + 40 |
< 0.5 |
|
500 мА |
1мА |
0.01 |
0.005 |
200 + 100 |
60 + 40 |
< 0.5 |
|
1 А |
10мА |
0.01 |
0.005 |
200 + 100 |
60 + 40 |
< 0.5 |
|
2 А |
10мА |
0.01 |
0.005 |
200 + 100 |
60 + 40 |
< 0.5 |
|
5 А |
10мА |
0.01 |
0.005 |
200 + 100 |
60 + 40 |
< 0.5 |
|
10 А |
100мА |
0.01 |
0.005 |
200 + 100 |
60 + 40 |
< 0.5 |
|
20 А |
100мА |
0.01 |
0.005 |
200 + 100 |
60 + 40 |
< 0.5 |
|
50 А |
100мА |
0.01 |
0.005 |
200 + 100 |
60 + 40 |
< 0.5 |
|
100 А |
1мА |
0.01 |
0.005 |
200 + 100 |
60 + 40 |
< 0.5 |
- Выходной диапазон: от 0,2 мА до 120 А, 6-разрядный дисплей, нагрузочная способность: 30 ВА / (фаза и измеритель бит).
- Симметрия: ≤ тока 0,5%, фаза ≤ 0,5 °
- Функция защиты: защита от разомкнутой цепи, защита от перегрузки
Частота / Фаза / Гармоника
|
тип |
Диапазон регулировки |
Оптимальная погрешность измерения (k=2). |
|
Частота |
45.000 0 Гц~1 00.000Гц |
50 ppm*RD |
|
Фаза |
0.000°~359.999° |
0.02° |
|
Выход гармоники |
Напряжение и ток поддерживают однократное или многократное одновременное применение гармоник от 2-го до 63-го порядка при частоте 50 Гц / 60 Гц, Амплитуда 0～40% (THD≤40%), фаза 0.0°～359.9° регулируемая |
|
Индекс мощности/энергии
|
Измеряемая мощность |
Диапазон тока |
Технические характеристики на различных частотах (Гц) и классах |
|
|
Класс 0.05 |
Класс 0.02 |
||
|
45 ≤ F ≤ 100 |
45 ≤ F ≤ 100 |
||
|
Активная мощность/электрическая энергия (4). Погрешность измерений (к=2) |
50 мА ≤ I ≤120 A |
0.05%* RD |
0.02%*RD |
|
10 мА < I < 50 мА |
0.05%*RD |
0.03%*RD |
|
|
0,2 мА ≤ I ≤ 10 мА |
0,05%*FS |
0,03%*FS |
|
|
Реактивная мощность/электрическая энергия (5). Погрешность измерений (к=2) |
50 мА ≤ I ≤120 A |
0.1%*RD |
0.05%* RD |
|
10 мА < I < 50 мА |
0.1%*RD |
0.05%*RD |
|
|
0,2 мА ≤ I ≤ 10 мА |
0,1%*FS |
0,05%*FS |
|
|
Примечание ③: FS = значение диапазона напряжения × значение диапазона тока, ④ Активная мощность |cosφ|≥0,5; ⑤Реактивная мощность |sinφ|≥0,5 |
|||
- Стабильность выходной мощности: 0,02% / 2мин (класс 0,05), 0,01% / 2мин (класс 0,02);
- Диапазон измерения мощности / энергии: комбинация диапазона напряжения переменного тока и диапазона переменного тока;
- Диапазон измерения коэффициента мощности: -1.000 00... 0.000 00... 1.000 00;
- Импульсный выход: значение полной шкалы высоких частот соответствует 60 кГц, значение полной шкалы низких частот соответствует 6 Гц;
- Импульсный вход: частота ≤ 200 кГц, напряжение: 0... 3,3 В... 24 В;
- Отображение ошибки питания: автоматическое, с разрешением 0,0001%.
