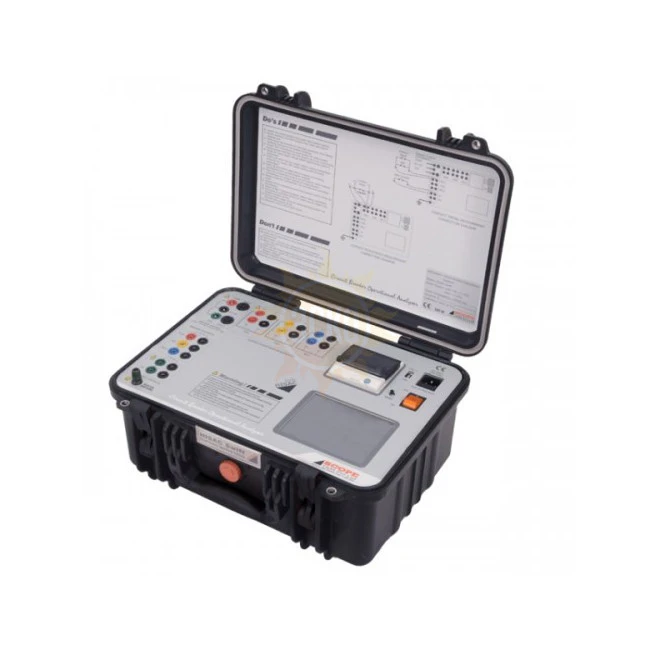

Анализатор высоковольтных выключателей Scope HISAC Swift

Назначение HISAC Swift

HISAC Swift - функциональный анализатор высоковольтных выключателей, предназначенный для проверки работы высоковольтных выключателей. Анализатор имеет различные модули умных измерений, в частности: синхронность основных/ резистивных (PIR) и вспомогательных контактов, характеристик катушки тока, статическое сопротивление контактов трёх полюсов одновременно. Результаты доступны сразу после процедуры и выводятся на тонкоплёночный (TFL) сенсорный экран в графической и цифрой форме.

Особенности HISAC Swift

• Операции: C, O, C-O, O-C, O-C-O с настраиваемыми задержками срабатывания и статическим сопротивлением контактов;

• Настроить ввод данных о выключателе и параметрах системы можно через кнопочную панель сенсорного экрана, который автоматически включается при выборе данного меню;

• Синхронизация контактов: каналы для 3 основных, 3 пассивных ИК и 2 вспомогательных контактов с разрешением 0.05 мс;

• Ток катушки: один внутренний канал для измерения тока в отключающей катушке;

• Три мультиплексированных канала для измерения сопротивления контакта с разрешением 0.1µΩ и диапазоном до 2Ω;

• Цветной тонкоплёночный (TFT) графический дисплей с сенсорным экраном. Отображает меню, которым можно управлять через сенсорный экран. График отображается в режиме работы с высоким разрешением;

• Распечатка: встроенный 56 мм термопринтер для печати результатов испытаний, графиков и расчетов;

• Память: 2 MB встроенной памяти. Хранение до 75 пакетов данных;

• Программное обеспечение CPLOT на основе ОС Windows для загрузки пакетов данных на ПК через USB- соединение для дальнейшего анализа и хранения данных;

• Тип испытаний: по стандартам IEC 60068, IEC 61326 и IEC 61010-1. CE маркировка
