Scope HISAC Ultima - анализатор высоковольтного выключателя

Назначение Scope HISAC Ultima

HISAC Ultima - новое поколение систем измерения динамических характеристик высоковольтных выключателей - оптимальное решение для тестирования выключателей всех типов. HISAC Ultima - самый совершенный анализатор для оценки динамического сопротивления контактов автоматических выключателей в электрических подстанциях сверхвысокого напряжения до 765 кВ. Устройство позволяет предварительно запрограммировать план испытаний, который включает все параметры тестирования любых автоматических выключателей в электрической подстанции. План легко восстанавливается во время фактического тестирования. Это позволяет не вводить настройки в электрической подстанции.

Переносной анализатор на основе модульной, настраиваемой 19-дюймовой конфигурации DIN стандарта с умными измерительными модулями, управляемыми внешним ноутбуков через Ethernet соединение. HISAC Ultima выполняет динамическое измерение переходного сопротивления на шести прерываниях трёх полюсов одновременно, что значительно уменьшает нагрузку на высоковольтный выключатель и снижает время простоя оборудования при тестировании.

Программное обеспечение Analysis предлагает ряд функций эффективного мониторинга состояния автоматического выключателя за счёт сравнения текущих данных тестирования с предыдущими эталонными характеристиками и прогнозирования будущих результатов.

Особенности Scope HISAC Ultima

• Испытание всех типов высоковольтных выключателей: низкого, высокого и сверхвысокого напряжения для оценки критических параметров работы всех полюсов/переключателей. Испытание проводится однократно, что позволяет снизить время простоя и число операций во время испытания;
• Измерение временных характеристик основных/резистивных (PIR) контактов, скачков напряжения, асинхронности срабатывания контактов и временных характеристик вспомогательных контактов;
• Анализ характеристик хода контакта: скорость, вставка, промежуток между контактами и выход за переделы хода контакта, отскок контакта с подходящим приёмником и крепёжным приспособлением;
• Запись характеристик тока срабатывания и защиты обмотки;
• Регистрация эталонных величин динамического сопротивления основных и дугогасительных контактов во время всех 6 размыканий контактов одновременно. Помогает оценить состояние контактов, не открывая размыкатель;
• Отображение параметров настроек, результатов испытаний в графической форме и в виде таблицы;
• Печать отчёта о результатах испытаний в графическом формате с помощью внешнего принтера. Описание хода испытания находится в верхней части отчета, а расчёты - в нижней;
• Включает в себя Test Manager, мощное программное обеспечение на основе Windows, для управления работой устройства, просмотра, анализа и обработки графических данный о результатах испытаний на ноутбуке с высоким разрешением;
• Выбирает предварительно запрограммированные параметры установки и прохождения/не прохождения границы через программное обеспечение;

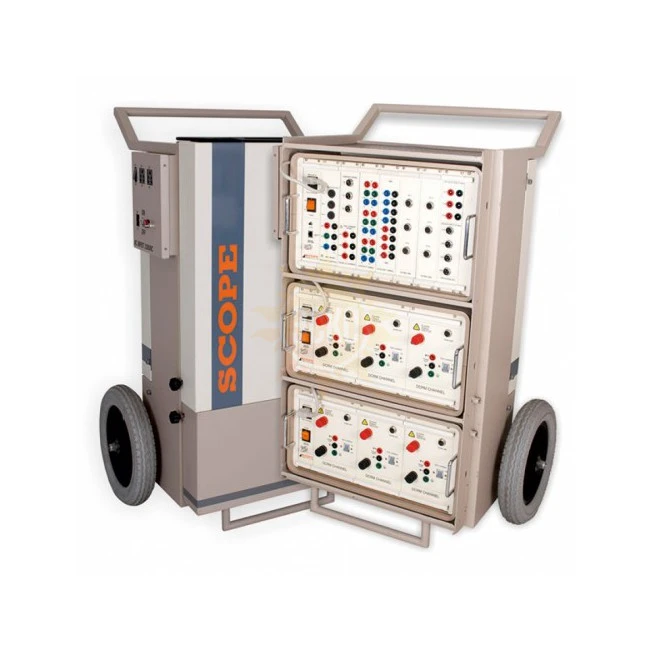

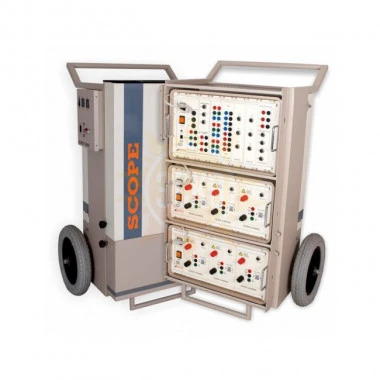

• Подключается к выключателю с помощью износостойких диагностических выводов достаточной длины, быстросъемными коннекторами, подходит для выключателей сверхвысокого напряжения □ Мобильно перемещается вместе с электрической подстанцией, так как систему можно установить на специальную тележку с большими колесами и распределительным щитом;
• Характеристики хода. Для оценки характеристик хода действующих механизмов, SCOPE предлагает резистивные датчики вращательного и линейного перемещения с универсальным / индивидуально разработанными приспособлениями для широкого спектра автоматических выключателей.
