Универсальная система для проверки релейных защит SMC MENTOR 12

Назначение Mentor 12

Испытательная система Mentor 12 является концептуально новым устройством для проверки релейной защиты и автоматики. 35-летний опыт компании EuroSMC в разработке проверочного оборудования позволил создать продукт, превосходящий ожидания экспертов области.

Mentor 12 имеет всё необходимое для проверки и наладки всех типов защит – от электромеханических до цифровых. Внешний компьютер не требуется, поскольку Mentor 12 уже имеет встроенный ПК с широким набором стандартных программ и средств, за исключением случаев, когда требуется удаленное управление системой. Встроенный источник напряжения позволяет запитать проверяемое реле при необходимости.

Интерфейс Mentor 12 позволяет оператору иметь доступ ко всем аппаратным элементам системы в ручном режиме и проверить любое реле за секунды. Для сложных задач имеется программное обеспечение для полностью автоматических испытаний.

Все функциональные элементы Mentor 12 полностью программируемы, оператор может создать и сохранить любой шаблон для конкретного испытания самостоятельно, без необходимости докупать специализированное программное обеспечение; обновление прошивки системы и программного обеспечения осуществляется в любой момент через сеть интернет абсолютно бесплатно в течение всего срока эксплуатации; установка новых аппаратных модулей или замена неисправных может быть осуществлена без посторонней помощи прямо на месте, без необходимости отправки системы на завод или в сервисный центр – по принципу plug&play.

Всё это позволяет поддерживать работоспособность системы и актуальность программного обеспечения Mentor 12 без каких-либо дополнительных временных и финансовых затрат.

Простота эксплуатации

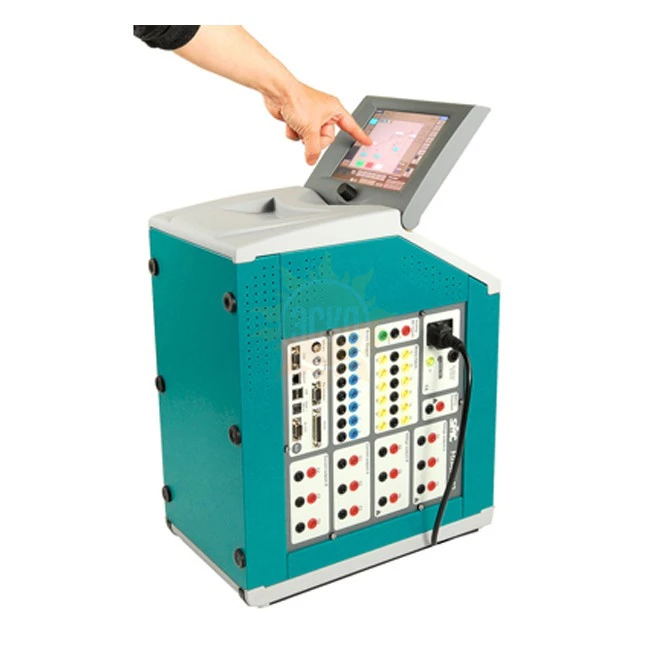

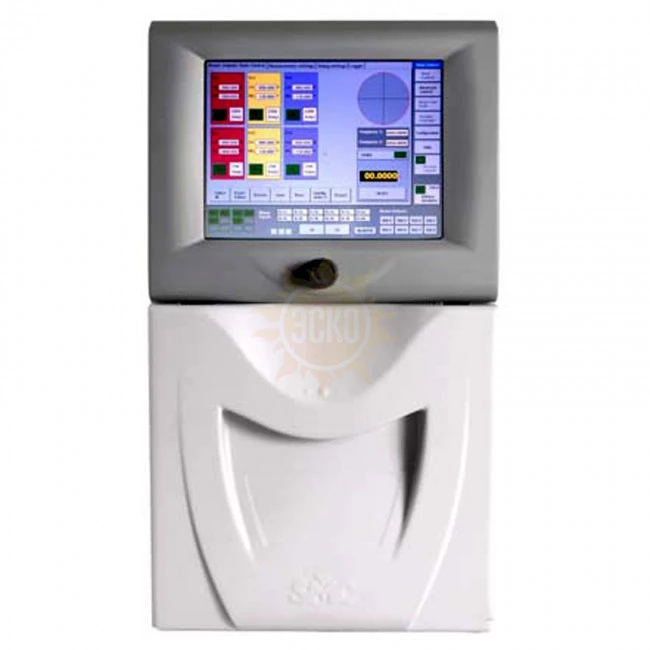

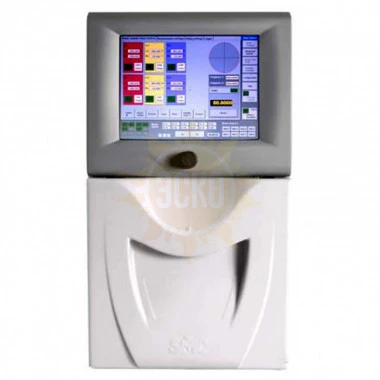

Mentor 12 управляется посредством встроенного сенсорного экрана и поворотно-нажимной ручки. Вы можете подключить мышь и клавиатуру, если это необходимо. Процесс тестирования и результаты отображаются на экране в графической и числовой формах с представлением векторов в режиме реального времени. Вам необходимо только включить Mentor 12, подключить реле и выбрать требуемый тест в меню, по завершению теста остается присвоить имя и сохранить для дальнейшего воспроизведения или оценки результатов.

Если у вас есть записанные на карте USB осциллограммы COMTRADE, вы можете подключить USB к Mentor 12 для незамедлительного воспроизведения аварийных состояний.

Порт VGA позволяет вывести интерфейс Mentor 12 на большой экран для его просмотра или обучения.

Mentor 12 обеспечивается гарантией в 10 лет, спроектирован на очень длительный жизненный цикл и рассчитан на эксплуатацию в реальных условиях энергетического комплекса, с бесплатным обновлением как прошивки, так и программного обеспечения. Процесс производства, качество исполнения Mentor 12 соответствуют высочайшим европейским стандартам.

Уникальные характеристики

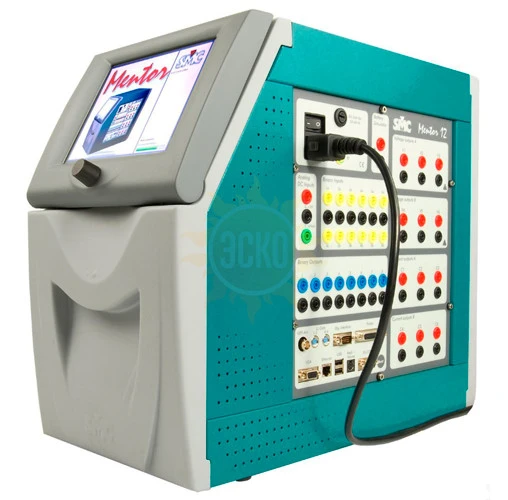

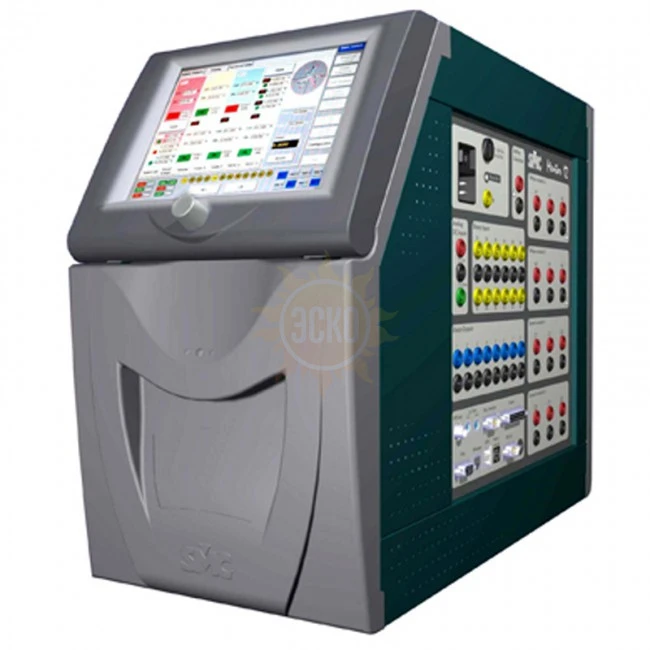

• Моноблок, всё в одном корпусе, автономная работа без ПК;

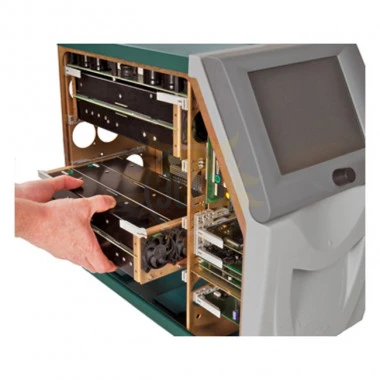

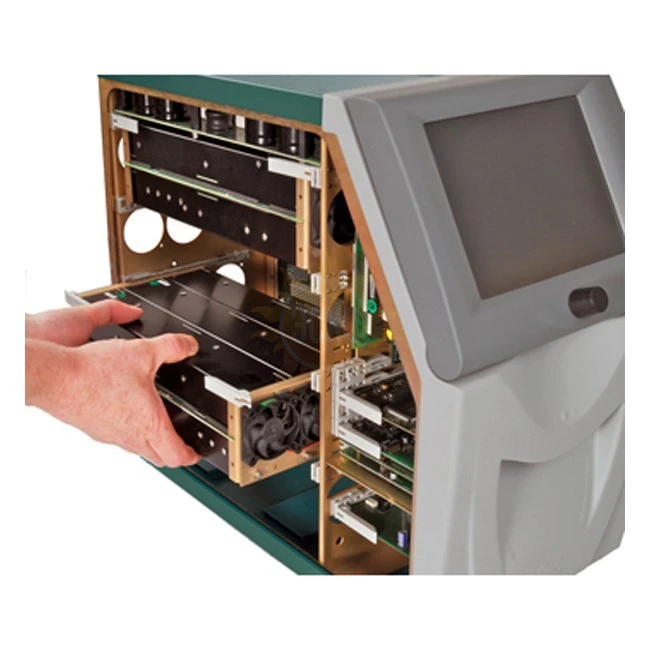

• Модульная конструкция, замена блоков пользователем;
• Апгрейд конфигурации от 6 выходных каналов до 12 в любое время;
• Полноценное ручное управление и автоматические тесты;
• Выходные каналы напряжения переключаются в режим выдачи тока для тестирование дифференциальной защиты;
• Интуитивный интерфейс, нет необходимости в длительном обучении;
• Встроенные шаблоны испытаний с графическим представлением;
• Полностью изолированные выходные каналы с независимой нейтралью;
• Программное управление конфигурацией выходных каналов;
• Воспроизведение COMTRADE в стандарте, полоса пропускания 3 кГц;
• Бесплатное обновление прошивки и ПО через интернет в течение всего срока эксплуатации.

Полный контроль

Mentor 12 – это самая продвинутая система тестирования всех типов устройств релейной защиты и автоматики на традиционных и цифровых подстанциях, предоставляет оператору полный доступ ко всем функциональным элементам.

• Выходные каналы мощности: каналы тока/ напряжения, амплитуда, фазовые углы, низкоуровневые каналы, гармоники, комбинация каналов, управление частотой (2 шины частоты);
• Отображает все измерения: мультифункционального таймера, таймера обратного отсчета, аналогового и дискретного входов, частоты;
• Имитатор батареи: источник напряжения DC для питания реле;
• Состояние входов/выходов: статус выходных каналов мощности, дискретных входов и выходов;
• Отображение аварийных сигналов
• Регулировка выходной мощности: ограничение выходной мощности в % от максимальной, авторегулировка в зависимости от нагрузки, экономия потребления
• Отображение векторов мощности в реальном времени
• Настройка таймера, условий срабатывания, дискретных входов и выходов
• Регистратор событий, с описанием событий и времен. Автоматическая запись всех событий, например переключения выходных каналов, состояний дискретных входов / выходов.
• Тестирование преобразователей, сенсоров, счетчиков электроэнергии.
• Аппаратная конфигурация и обслуживание, с возможностью обновления через интернет.
• Настройка удаленного управления
• Менеджер отчетов, сохранение результатов
• Smart Test Tools: импорт RIO файлов и тестов ROOTS, воспроизведение тестов без ПК, только с карты USB.
• Расширенные функции: Fault, Ramp, Double Ramp, Pulse Ramp, Binary Search, State Sequencer, воспроизведение COMTRADE.
