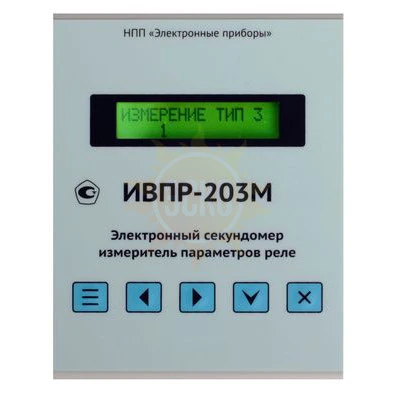

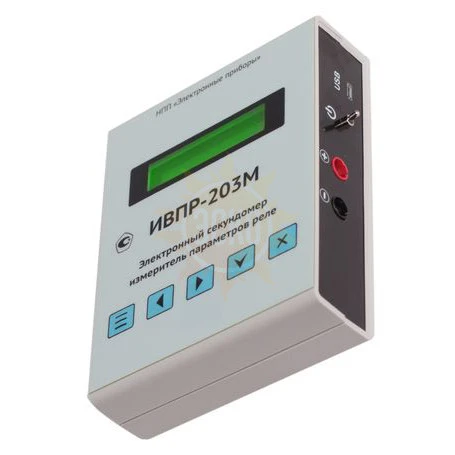

ИВПР-203М - электронный секундомер-измеритель

описание секундомера-измерителя ИВПР-203М

Электронный секундомер-измеритель временных параметров ИВПР-203М - это универсальный малогабаритный прибор нового типа для контроля и измерений временных параметров реле, выключателей и переключателей электрооборудования, релейной защиты, автоматики и телемеханики. ИВПР-203М обеспечивает все виды измерений времени срабатывания всех типов контактов, как незапитанных (сухих), так и запитанных постоянным или переменным током, напряжением от 3 В до 350 В для постоянного и от 2 В до 240 В переменного тока 50 Гц, и времени отпускания реле с нормально замкнутыми и нормально разомкнутыми контактами, времени перелёта контактов в группе, времени проскальзывания (замкнутого состояния контактов в группе при переключении).

Возможна модификация прибора под задачи заказчика, например:

• установка гнезда для карты памяти формата SD;
• добавление функций вывода результатов измерений в ЭВМ, управления прибором по ЭВМ (с помощью терминала, LabView, MathCad и др.) через USB (ИВПР-203М-USB);
• другие возможности, необходимые заказчику.

ИВПР-203М - следующее поколение модели секундомера ИВПР-203 и отличается улучшенными характеристиками, расширенными диапазонами измерения и повышенным удобством работы. Данный прибор широко применяется в различных отраслях промышленности, в лабораториях, на железнодорожном и электротранспорте, предприятиях аэрокосмической отрасли, военно-промыленного комплекса, предприятиях концерна Росатом.

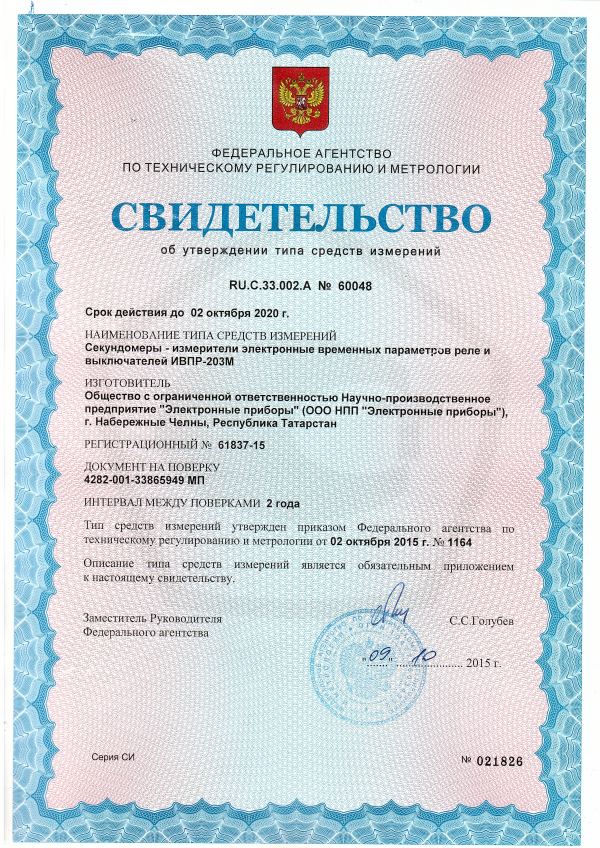

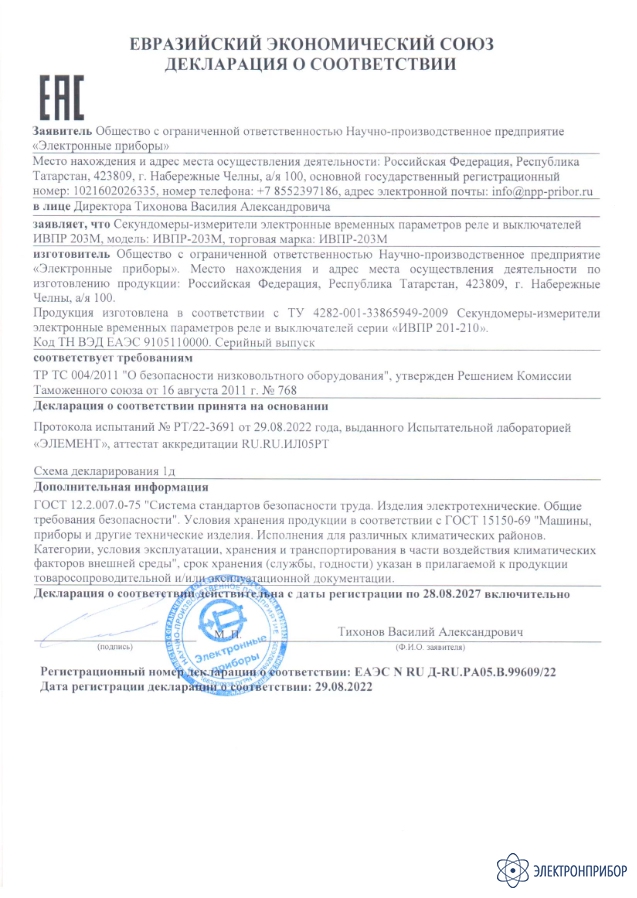

Приборы серии ИВПР имеют сертификат соответствия ГОСТ Р № РОСС RU.АГ51.Н04248, выпускаются в соответствии с ТУ 4282-001-33865949-2009, соответствуют требованиям нормативных документов: ГОСТ Р МЭК 60065-2005, ГОСТ Р 51318.14.1-2006.

Особенности секундомера-измерителя ИВПР-203

В отличие от обычных лабораторных секундомеров ИВПР-203М имеет уникальные возможности:

• автоматическое вычисление среднего результата по нескольким измерениям (от 1 до 100);
• одновременное отображение полученных наименьшего, наибольшего и среднего значений в серии измерений, что позволяет оперативно выявлять нестабильно работающие реле, имеющие сбои в работе и проводить выборку надёжных;
• переключатель подавления дребезга контактов;
• энергонезависимая память результатов на 100 измерений.

Удобство работы достигается применением сенсорной клавиатуры, звуковой сигнализации окончания цикла измерений и подсветки экрана.

Назначение секундомера-измерителя ИВПР-203М

ИВПР-203М предназначен для применения на оборудовании электростанций и подстанций, при наладке и проверке средств коммутационного оборудования взамен секундомеров устаревших типов (ПВ-53, ПВ-53Л, ПВ-53Щ, ЭМС-54, Ф209, Ф291, Ф738, ФИВ, ИИВ, ДИИВ), для оборудования лабораторий, в том числе электротехнических лабораторий релейной защиты и автоматики РЗА, для применения на железнодорожном и электротранспорте, также используется для калибровки и настройки узлов учёта расхода тепла, газа, воды и пр., применяется как измеритель времени в различных технологических процессах, как измеритель времени испытаний, измеритель времени переключения на резервное питание.

Внесён в методику аттестации производителем машин трения ЧМТ-1 ОАО "РНТП "Нефтехиммашсистемы" в качестве рекомендованного средства измерения.

Также данный секундомер может использоваться в ручном режиме измерений (как ручной секундомер), старт и останов измерения времени производятся нажатием на кнопку.
