RAPTOR C25 - многофункциональный комплекс прогрузки первичным током, 13 кВА, до 15.000 А

Описание многофункционального комплекса прогрузки первичным током RAPTOR C25

RAPTOR – инновационная испытательная система, разработанная как современное универсальное решение для первичных испытаний при наладке и обслуживании силовых подстанций с существенным отличием от всех существующих традиционных систем, позволяющая проводить испытания легче, быстрее и точнее.

Начальная конфигурация RAPTOR состоит из силового модуля RAPTOR MS и модуля управления RAPTOR HH. К начальной конфигурации можно добавить: до трех вспомогательных модулей RAPTOR SL, каждый из которых добавляет мощности на 5 кВА; высоковольтный модуль RAPTOR HV, выдающий напряжение до 2 кВ. Кроме того, три модуля RAPTOR MS можно объединить в трехфазную систему прогрузки первичным током - TriRAPTOR.

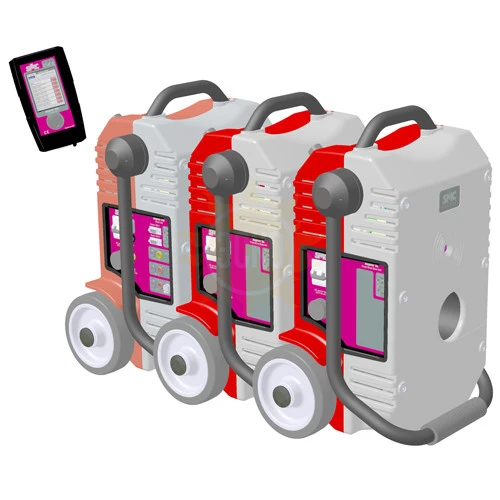

RAPTOR C25 состоит из силового модуля RAPTOR MS, модуля управления RAPTOR HH, 2 вспомогательных модулей RAPTOR SL, мощность 13 кВА, ток до 15.000 А.

В сравнении с тяжелым и крупногабаритным оборудованием предыдущих поколений, комплекс RAPTOR невероятно легок и мал в размерах, объединяя в одном транспортабельном устройстве революционную технологию генерации больших токов, основанную на применении цифровых сигнальных процессоров (DSP-процессоры) и интеллектуальную систему автоматического управления, с весом одного блока менее 35 кг и возможностью выдачи тока до 15000А и напряжения до 2000 В.

Компактность комплекса позволяет расположить RAPTOR максимально близко к объекту испытаний, уменьшая длину кабеля, а новая технология LOOP-THROUGH позволяет снижать потери мощности за счет сведения промежуточных соединений к физическому минимуму - модули имеют отверстие в середине, через которое проходит кабель подключения к испытуемому объекту, образуя, таким образом, индукционную цепь.

Сенсорная панель модуля управления RAPTOR HH позволяет пользователю дистанционно управлять процессом испытаний, используя широкий набор встроенных стандартных шаблонов; RAPTOR HH имеет внутреннюю память для сохранения результатов и подготовки отчетов.

Комплекс RAPTOR выдает стабилизированный синусоидальный ток, обеспечивая автоматическое регулирование заданной амплитуды, поддерживая значение постоянным, независимо от изменения нагрузки.

Применение многофункционального комплекса прогрузки первичным током RAPTOR C25

• Испытания первичным током;
• Тестирование устройств РЗиА;
• Тестирование высоковольтных выключателей;
• Тестирование трансформаторов ТТ и ТН;
• Проверка силовых трансформаторов;
• Тестирование реклоузеров и секционных разъединителей;
• Проверка распределительных устройств;
• Тепловые испытания;
• Проверка полярности;
• Проверка контуров заземления;
• Измерение шагового напряжения.

Преимущества многофункционального комплекса прогрузки первичным током RAPTOR C25

Стабилизированный выходной ток. Технология цифровой генерации обеспечивает выдачу полностью стабилизированного выходного тока синусоидальной формы волны даже при изменении импеданса. Высокая скорость испытания из-за отсутствия латра и необходимости вручную плавно регулировать выходной ток: оператору нужно всего лишь задать требуемое значение и нажать кнопку для мгновенной выдачи.

Размеры и вес. Сверхмалые размеры и вес позволяют одному оператору с лёгкостью переносить комплекс RAPTOR и перевозить его в легковом автомобиле. Каждый модуль имеет транспортировочные ручку и колеса. Применение комплекса в самых труднодоступных местах и местах с ограниченным пространством.

Модульная структура. Конечный пользователь в любой момент может расширить имеющуюся комплектацию и увеличить выходную мощность RAPTOR путем добавления вспомогательных модулей RAPTOR SL, добавить высоковольтный модуль RAPTOR HV или объединить три модуля RAPTOR MS в трехфазную систему. Автоматическая связь и синхронизация между модулями MS и SL производится через ИК порт – никаких соединительных кабелей не требуется.

Индукционная передача тока – технология LOOP-THROUGH. Каждый модуль RAPTOR (кроме HV) имеет индукционное отверстие в центре корпуса, через которое проводится кабель подключения к объекту. Передача тока на кабель индукционным методом N оборотов кабеля через кольцо – увеличивают напряжение в N раз. Уникальная технология сводит количество точек подключения кабелей к физическому минимуму, существенно уменьшая потери мощности, экономя время и упрощая процесс испытания.

Измерительные функции. Аппаратные: вольтметр, амперметр, милливольтметр, фазометр, хронометр, бинарный вход (напряжение/сухой контакт). Расчётные: полная, активная, реактивная мощности, коэффициент мощности, активное, реактивное сопротивление, импеданс, коэффициент трансформации.

Многофункциональность. RAPTOR имеет самое широкое применение: от прогрузки первичным током до измерения сопротивления контактов выключателей – заменяя несколько приборов, RAPTOR экономит временные и материальные затраты. Мощный процессор RAPTOR рассчитан на многолетнюю эксплуатацию и с выходом новых приложений достаточно будет обновить программное обеспечение системы через интернет.

Шаблоны испытаний. В RAPTOR входит широкий набор заводских шаблонов испытаний, оператору необходимо только выбрать необходимый и запустить автоматический тест. В любой шаблон можно внести изменения и сохранить его под новым именем, также можно создать и сохранить абсолютно новый шаблон. Производитель периодически дополняет библиотеку новыми шаблонами, новые шаблоны автоматически добавляются при установке последней версии прошивки. Обновление доступно пользователю в любой момент, достаточно подключить модуль управления RAPTOR HH к сети интернет. Для удобства работы в каждом шаблоне есть графическая схема подключения.

Обновление. Компания SMC постоянно совершенствует RAPTOR, выпуская новые модули, например, высоковольтный модуль RAPTOR HV. Все выпущенные и планируемые к выпуску модули совместимы. Программное обеспечение постоянно дополняется, его обновление бесплатно – через интернет. Таким образом, однажды выбрав RAPTOR, вы всегда будете иметь самое современное и передовое оборудование.
