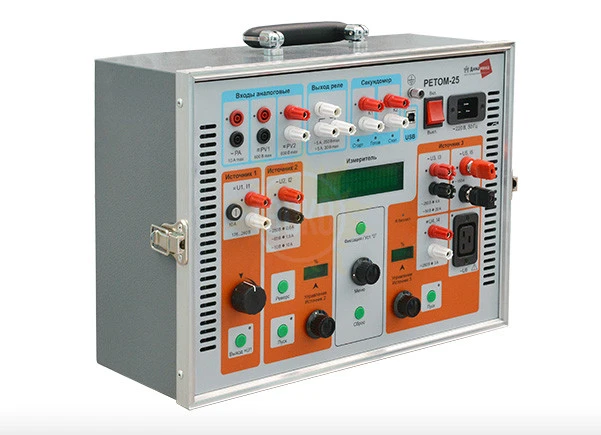

РЕТОМ-25 - устройство испытательное

распечатать описание в PDF

Артикул: 386947

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

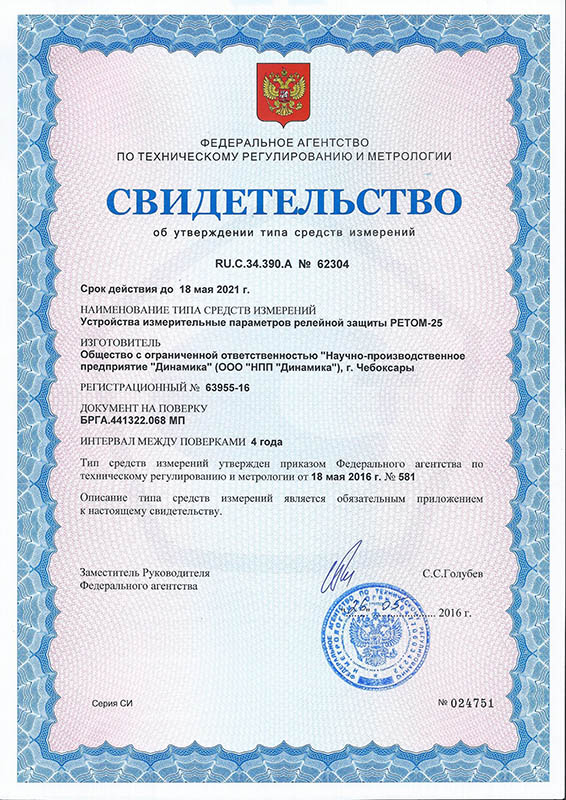

Госреестр 63955-16
до 18.05.2026

Межповерочный интервал 4 года

Назначение компактного комплекса для проверки вторичного и первичного оборудования РЕТОМ-25

РЕТОМ-25 незаменим при проверке и наладке вторичного и первичного оборудования

Всех типов электромеханических реле (направленные и ненаправленные реле тока, реле напряжения; сопротивления, мощности, частоты, времени, указательные, промежуточные);
Микропроцессорных защит 6-10-35 кВ;
УЗО;
Измерительных трансформаторов тока,
Измерительных трансформаторов напряжения;
Заземления;
АПВ;
Высоковольтных выключателей;
Автоматических выключателей;
Низковольтных аппаратов управления;
Контакторов, электромагнитных пускателей и т.д.

Особенности компактного комплекса для проверки вторичного и первичного оборудования РЕТОМ-25

Максимальный выходной ток 200 А – обеспечивает проверку всех типов реле, измерение коэффициента трансформации и полярности трансформаторов тока;
Максимальная мощность 5000 ВА – выходная мощность прибора для работы с дополнительными блоками РЕТ-3000 и РЕТ-ВАХ-2000;
Выходное напряжение 250 В – работа в сетях 220 В, снятие вольт-амперных характеристик измерительных трансформаторов тока с напряжением насыщения 250 В;
Компактный и удобный – прибор удобен для транспортирования благодаря небольшому весу (всего 19 кг) и малым габаритам, съемная крышка позволяет работать с ним как в вертикальном, так и в горизонтальном положениях;
Расширение функциональных возможностей прибора за счет применения нагрузочного трансформатора РЕТ-3000, токового преобразователя РЕТ-ДТ, трансформаторного блока РЕТ-ВАХ-2000, прибора для проверки изоляции РЕТОМ-6000, вольтамперфазометра РЕТОМЕТР-М2;
Точные измерения – наличие электронного регулятора позволяет задавать значения выходных параметров с малым шагом (0,1% от выбранного диапазона), что гарантирует более точные результаты измерений. Дополнительные индикаторы дают возможность определять текущее положение регулятора;
Широкий спектр измерений выдаваемого и внешнего тока, напряжения, частоты, фазового угла, всех видов временных характеристик (срабатывание, возврат, длительность, разновременность, дребезг) различных реле и коммутационных аппаратов, определение полного, активного и реактивного сопротивления, полной, активной и реактивной мощности;
Различные методы измерений: амплитудный, средневыпрямленный, среднеквадратичный (True RMS), с выделением первой гармоники (50 Гц);
Управление фазой и частотой: возможность регулирования фазового угла между двумя источниками позволяет проверять направленные защиты (реле мощности, реле сопротивления и т.д), а также системы синхронизации;
Возможность изменения частоты в широком диапазоне (20-1000 Гц) позволяет проверять фильтровые реле, высокая точность задания (0,001 Гц) обеспечивает проверку – реле частоты, а управление скоростью изменения частоты (df/dt) – проверку АЧР, ЧАПВ;
Источник оперативного питания (220 Вт) позволяет осуществлять проверку устройств РЗА в автономном режиме при номинальном, пониженном и повышенном напряжении (176 - 260 В);
Управление от компьютера – прибор может работать как в автономном режиме, так и под управление ПК. Программное обеспечение, входящее в комплект поставки, включает в себя модуль «Ручное управление» для полноценного управления основными органами РЕТОМ-25, а также программы автоматической проверки большинства типов реле (РТ, РН, РМ, РЧ) и снятия ВАХ измерительных ТТ;
Межповерочный интервал 4 года.

Характеристики РЕТОМ-25 - устройство испытательное

Технические характеристики компактного комплекса для проверки вторичного и первичного оборудования РЕТОМ-25

ВЫХОД "=U1". Регулируемое напряжение постоянного тока
Параметр	Значение
Диапазон регулирования напряжения, В	176 – 260
Максимальная выходная мощность¹⁾, Вт	220
Выходной ток, А	0 – 1,0
Размах пульсаций напряжения при Uвых = 220 В и токе нагрузки 1 А, %, не более	1
Задержка включения источника, с, не более	2
Защита выходной цепи от короткого замыкания, перегрузки и внешнего напряжения²⁾	+
¹⁾ В течение времени не более 5 мин, при напряжении питающей сети не менее 220 В. ²⁾ Внешнее напряжение не должно превышать 264 В rms(мощность не более 1000 ВА).
ВЫХОД "~U2". Регулируемое напряжение постоянного тока
Наименование параметра	Значение
Диапазон работы, выбирается в меню	10	65			250
Диапазоны регулирования выходного напряжения, В	0 – 10	0 – 65			0 – 250
Диапазоны регулирования силы выходного тока, А	0 – 10	0 – 1,5			0 – 0,6
Дискретность установки от максимального выходного сигнала, %, не более	0,2
Выходная мощность, В∙А, не менее
- долговременная³⁾	100
- в течение 5 с	150
Коэффициент нелинейных искажений, %, не более	1,0 ⁵⁾
Диапазоны воспроизводимых частот сигналов⁴⁾, Гц	20 – 45	св. 45 – 55			св. 55 – 1000
Дискретность изменения частоты, Гц, не более	0,5	0,001			0,5
Пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц:	±0,5	±0,001			±0,5
Диапазон изменения угла сдвига фаз сигналов напряжения и тока, °	0 – 360
Дискретность изменения угла сдвига фаз, °	0,3
Пределы допускаемой абсолютной погрешности воспроизведения угла сдвига фаз, °	±1,0
Защита выходной цепи от короткого замыкания, перегрузки и перегрева	+
Защита выходной цепи от внешнего напряжения, В rms, не более Мощностью не более 1000 ВА	12		75			264
³⁾ Время выдачи не более 10 минут, при напряжении питающей сети не менее 230 В. ⁴⁾ При снижении частоты сигналов ниже 45 Гц и при превышении 200 Гц, уменьшается выдаваемая мощность и уровень выходного сигнала. ⁵⁾ При максимальной выходной мощности возможны искажения выходного сигнала до 5%.
ВЫХОДЫ "~U3", "=U4", "~U5", "~U6"
Наименование параметра	Значение
Частота воспроизводимых сигналов тока и напряжения (частота питающей сети), Гц	45 – 65
Защита выходной цепи от короткого замыкания, перегрузки и перегрева	+
Источник 3. ВЫХОД «~U3». Регулируемые переменный ток или напряжение
Наименование параметра	Значение
Диапазон работы, выбирается в меню	"250 В"			"50 В"
Диапазоны регулирования силы тока, А	0 – 6			0 – 30
Диапазоны регулирования напряжения, В	6 – 250			1,0 – 50
Выходная мощность, ВА, не менее:
- длительно⁶⁾	1000
- в течение 1 мин	1200⁷⁾
- в течение 10 с	1400⁷⁾
ВЫХОДЫ "=U4". Регулируемое или выпремляемое (несглаженное) напряжение.
Наименование параметра		Значение
Диапазон работы, выбирается в меню		"Выход U4"
Пункт в меню работы для постоянного тока Источника 3		"Выпрямленн."		"Сглаженный"
Род тока		выпрямленный		постоянный
Диапазон регулирования напряжения, В		8 – 250		10 – 350
Диапазон регулирования тока, А		0 – 3		0 – 2
Коммутируемый ток, А		2		0,5
Размах пульсаций напряжения от установленного значения, %, при выходном напряжении 220 В, не более:
- при токе 1 А		–		10
- при токе 2 А		–		15
Долговременная выходная мощность⁶⁾, Вт, не менее		750		700
ВЫХОДЫ "~U5". Регулируемый переменный ток.
Наименование параметра		Значение
Диапазон работы, выбирается в меню		150 А
Диапазон регулирования напряжения, В		0 – 7,5
Выходная мощность, ВА, не менее:
- длительно⁶⁾		1000
- в течение 1 мин		1200⁷⁾
- в течение 5 с		1400⁷⁾
Сила выходного тока, А, не менее:
- длительно⁶⁾		130
- в течение 1 мин		150⁷⁾
- в течение 5 с		200⁷⁾
ВЫХОДЫ "~U6". Регулируемое напряжение переменного тока.
Наименование параметра		Значение
Диапазон работы, выбирается в меню		Выход U6
Диапазон регулирования выходного напряжения⁶⁾, В		5 – 215
Сила выходного тока, A, не менее:
- длительно⁶⁾		10
- в течение 5 с		20⁷⁾
- в течение 0,5 c		30⁷⁾
Выходная мощность, ВА, не менее:
- длительно⁶⁾		2000
- в течение 1 мин		2200⁷⁾
- в течение 5 с		4000⁷⁾
- в течение 0,5 с		5000⁷⁾
Сопротивление балластное (СБ).
Наименование параметра	Значение
Сопротивление, Ом	0		330
Допустимое время работы	длительно		не менее 1 мин
⁶⁾ Параметры достигаются в длительном режиме (время выдачи не более 10 мин), при напряжении питающей сети не менее 220 В и максимальном выходном напряжении. ⁷⁾ При напряжении питающей сети не менее 230 В. Примечание – При уровне сигнала меньше 5% допускается появление искажений.
Встроенный цифровой мультиметр.
Наименование параметра	Значение
Род тока	постоянный / переменный
Амперметр
Разрешающая способность измерителя тока, А	0,0001	0,001		0,01		0,1
Пределы измерения⁸⁾ силы постоянного тока Источника 1 (I1), А	-	2,0⁹⁾		-		-
Пределы измерения⁸⁾ силы переменного тока входа PA, А	0,1	1,0		10		-
Пределы измерения⁸⁾ силы переменного тока Источника 2 (I2), А	0,2	2,0		20		-
Пределы измерения⁸⁾ силы переменного тока Источника 3 (I3), А	0,5	5,0		50		-
Пределы измерения⁸⁾ силы постоянного тока Источника 3 (I4), А	0,5	5,0				-
Пределы измерения⁸⁾ силы переменного тока Источника 3 (I5), А	-	-		50		500
Минимальное допустимое значение измеряемой величины, % предела измерения	10
Пределы допускаемой приведенной основной погрешности измерения силы тока для предела “2 А” (Источник 1), %	2
Пределы допускаемой абсолютной основной погрешности измерения силы тока, А:
- для пределов 50 А, 500 А выхода U5	± [0,0;1x+0,001 X_к ]
- для остальных пределов (кроме 2 А (I1), 50 А, 500 А (I5))	± [0,0;05x+0,0005 X_к ]
Минимальное время измерения тока, мс	1¹⁰⁾
Пределы допускаемой дополнительной погрешности измерения тока, обусловленной изменением температуры окружающей среды – не более 0,5 предела основной погрешности на каждые 10 °С
Пределы допускаемой дополнительной погрешности измерения тока, обусловленные отклонением частоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на 10 Гц отклонения
Вольтметр
Пределы измерения⁸⁾ напряжения, В	6			600
Разрешающая способность измерителя напряжения, В	0,001			0,1
Минимальное время измерения напряжения, мс	1¹⁰⁾
Минимальное допустимое значение измеряемой величины, % предела	1
Перегрузочная способность входов, %, от предела	130
Пределы допускаемой абсолютной основной погрешности измерения напряжения, В	± [0,005x+0,0005 X_к]
Входное сопротивление вольтметра, кОм, не менее	1000
Пределы допускаемой дополнительной погрешности измерения напряжения, обусловленной измене-нием температуры окружающей среды – не более 0,5 предела основной погрешности на каждые 10 °С
Пределы допускаемой дополнительной погрешности измерения напряжения, обусловленные отклонением частоты относительно номинальной частоты (50 Гц) – не более 0,1 предела основной погрешности на 10 Гц отклонения
Частотомер
Диапазоны измерений частоты по входу напряжения, Гц	20 - 45		св. 45 - 55			св. 55 -1000
Разрешающая способность измерения частоты, Гц	0,01		0,001			0,1
Пределы допускаемой абсолютной погрешности измерения частоты в рабочих диапазонах измерения напряжения, Гц	± 0,05		± 0,005			± 0,5
Минимально допустимое значение уровня напряжения при измерении частоты, мВ	600
Фазометр
Диапазон измерения угла сдвига фаз между двумя напряжениями, напряжением и током, двумя токами, °	0-360
Разрешающая способность измерения угла сдвига фаз, °	0,1
Пределы допускаемой абсолютной погрешности измерения угла сдвига фаз между двумя напряжениями, напряжением и током, двумя токами в рабочих диапазонах измерения тока и напряжения, °	± 1,0
Минимально допустимое значение уровня напряжения при измерении фазы, мВ	600
Пределы допускаемой дополнительной погрешности измерения угла сдвига фаз, обусловленной изменением температуры окружающей среды – не более предела основной погрешности на каждые 10 °С
Примечание – Угол сдвига фаз измеряется только в пределах отклонения частоты сети 45-55 Гц. Измерение выполняется только для сигналов основной гармоники.
Дополнительно рассчитываемые параметры
Активная мощность	P
Реактивная мощность	Q
Полная мощность	S
Сопротивление	Z
- активная составляющая	R
- реактивная составляющая	XL/XC
Тангенс угла потерь	TG
КПД (коэффициент мощности)	CОS
Погрешность измерения дополнительных расчетных параметров складывается из погрешностей основных измеряемых параметров и определяется как корень квадратный из суммы квадратов.
⁸⁾ Указана верхняя граница диапазона измерений. Выбор предела измерения соответствующего параметра осуществляется в меню устройства. По умолчанию в меню для каждого параметра установлен режим автоматического переключения между диапазонами измерений – АВТО. ⁹⁾ Способность амперметра отображать измеряемые значения ограничивается максимальными возможностями воспроизведения соответствующего источника тока. ¹⁰⁾ Измерение параметров с заданной погрешностью обеспечивается при времени измерения свыше 320 мс. Примечание – В формулах абсолютной погрешности приняты обозначения: Xк – конечное значение диапазона (предел) измерений соответствующей величины; x – измеренное значение соответствующей величины.
Встроенный цифровой секундомер.
Наименование параметра	Значение
Диапазоны измерений временных интервалов	0,0 – 999,9 мc	1,000 – 9,999 c	10,00 – 99,99 c	100,0 – 999,9 c¹¹⁾	1000 – 9999 c¹¹⁾
Разрешающая способность	0,1 мc	0,001 c	0,01 c	0,1 c	1 c
Пределы допускаемой абсолютной погрешности измерения временных интервалов	±0,5 мc	±0,01 c		±0,1 c	±1 c
Возможность измерения временных параметров:
- время срабатывания	+
- время возврата	+
- длительность замкнутого (разомкнутого) состояния	+
- разновременность срабатывания и отпускания контактов	+
- длительность дребезга контактов	+
Дискретные входы:
- тип дискретных входов	"сухой контакт" контакт с потенциалом до + 300 В
- первоначальный бросок тока, мА, не менее	50
Дискретный выход:
-тип дискретных выходов	контакт с нагрузочной способностью до ~5 А, 250 В и =5 А, 30 В
- коммутационная способность при напряжении постоянного тока от 24 до 250 В и активной нагрузке, Вт, не менее	30
¹¹⁾Свыше 99,99 с метрологические характеристики не нормируются. Указана типовая погрешность.
Дополнительные функции
Наименование параметра	Значение
Режим одиночного импульса работы Источника 3
- диапазон изменения времени выдачи одиночного импульса	20 – 100 мс с шагом 20 мс
	100 – 1000 мс с шагом 100 мс
	1 – 10 с с шагом 1 с
- уставка заводская, мс	100
Импульсный режим работы Источника 3
- диапазон изменения времени выдачи и времени паузы импульсов	20 – 100 мс с шагом 20 мс
	100 – 1000 мс с шагом 100 мс
	1 – 5 с с шагом 1 с
- уставка заводская времени выдачи, мс	500
- уставка заводская времени паузы, с	5
Измерение в импульсных режимах
- весь диапазон 20 мс – 10 с	любой ручной предел измерения
- для диапазона 20 – 300 мс	предел "6 В" входов PV1, PV2; предел "500 А" выхода I5; предел "10 А" входа PA
- для диапазона 400 мс – 10 с	все пределы выходов U3-U6, I3, I5; входов PV1, PV2, PA
Фиксация по току (от измерителей PV1, PV2, PA, I2, I3, I5)
- сигнал останова счета для входов PV1 и PV2 (предел по умолчанию "6 В")	уменьшение напряжения до уровня 0,1 предела (0,6 В для предела "6 В")
- сигнал останова счета для входа PA и выходов I2, I3, I5	уменьшение тока до уровня 0,1 предела (1 А для предела "10 А")
- дискретность измерения, мс	2,5
Фильтр отстройки от вибрации контакта входов секундомера:
- диапазон изменения постоянной времени, мс	1 – 40
- уставка заводская, мс	3
Измерение времени дребезга контактов:
- диапазон изменения задержки фиксации замыкания контактов, мс	0,1 – 10,0
- уставка задержки заводская, мс	1,0
Примечание – Значения временных интервалов импульсного режима даны для частоты сети 50 Гц.
Рабочие условия применения
Наименование параметра	Значение
Диапазон рабочих температур, °С	от - 20 до + 50
Температура нормальных условий, °С	20 ± 5
Температура транспортирования, °С	от - 50 до + 70
Температура хранения, °С	от - 50 до + 70
Относительная влажность воздуха, %, не более	95
Атмосферное давление, кПа	от 73,3 до 106,7
Высота над уровнем моря, м, не более	2000
Группа условий эксплуатации по ГОСТ 17516.1-90	М23
Питание устройства:
- частота однофазной сети, Гц	45 – 65
- напряжение сети, В	187 – 264
Общие технические данные
Наименование параметра	Значение
Степень защиты по ГОСТ 14254-96:
- оболочки	IP20
- выходных клемм	IP00
Требования безопасности по ГОСТ 12.2.091-2012:
- изоляция	основная
- категория измерений (категория перенапряжения)	CAT II
- степень загрязнения микросреды	2
Испытательное напряжение электрической прочности изоляции¹¹⁾, В:
- цепей сетевого питания относительно корпуса	1500
- токоведущих частей Источника 1, Источника 2 относительно цепей сетевого питания / корпуса	1500
- токоведущих частей Источника 3 относительно цепей сетевого питания / ;корпуса - входов PV1, PV2 мультиметра относительно цепей сетевого питания / корпуса	1500 1500
- входов «К1», «К2» секундомера относительно цепей сетевого питания / корпуса и относительно друг друга	1500
- между токоведущими частями (относительно друг друга)	1500
Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями устройства, МОм, не менее	40
Защита от поражения электрическим током	ГОСТ 12.2.007.0-75 класс I
Требования по ЭМС	ГОСТ Р 51317.6.5-2006
Номинальная потребляемая мощность, ВА, не более	3000
Сила потребляемого тока, А, не более	30
Масса устройства, кг, не более	19
Габаритные размеры устройства, мм, не более (вхшхг)	340 × 430 × 205
¹¹⁾ Напряжение переменного тока, частота 50 Гц
Характеристики надежности
Наименование параметра	Значение
Средний срок службы устройств, лет, не менее	30
Средняя наработка на отказ, ч, не менее	25 000
Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, лицензированным специалистом, ч, не более	3

Комплект поставки РЕТОМ-25

№	Наименование	Количество
1	Устройство измерительное параметров релейной защиты РЕТОМ-25	1
2	Кабель сетевой	1
3	Сумка РЕТОМ-25	1
4	Сумка ЗИП	1
5	Кабель общего назначения КОН-04	6
6	Кабель силовой КС-03.01 серый	1
7	Кабель силовой КС-03.01 черный	1
8	Кабель силовой КС-04.02 красный	1
9	Кабель силовой КС-04.02 черный	1
10	Кабель заземления	1
11	Переходник КП-01	2
12	Переходник КП-02	2
13	Переходник КП-04	2
14	Кабель информационный USB A-B	1
15	Концеватель типа «крокодил» K267D	4
16	Концеватель типа «крокодил» K267B (RD)	2
17	Изолятор «крокодила» красный	2
18	Изолятор «крокодила» черный	2
19	Концеватель «U-образный» красный	2
20	Концеватель «U-образный» черный	2
21	Винт М6х16 DIN 7985 п/сфера	2
22	Гайка барашковая М6 DIN 315	2
23	Шайба 6 DIN 9021 увеличенная	4
24	Ведомость эксплуатационных документов	1
25	Ведомость ЗИП	1
26	Паспорт	1
27	Руководство по эксплуатации	1
28	Методика поверки	1
29	Руководство пользователя	1
30	Диск с программным обеспечением	1
