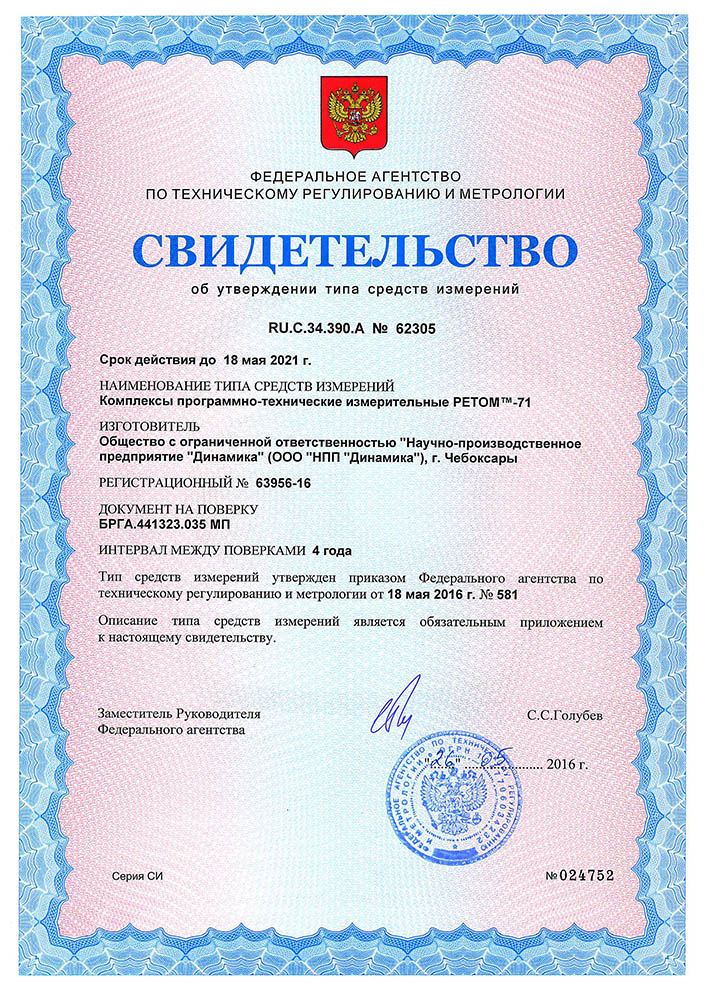

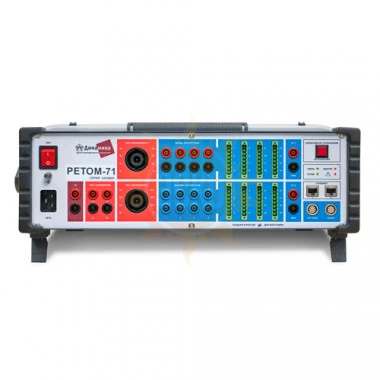

Госреестр 63956-16
до 18.05.2026
до 18.05.2026
Межповерочный интервал 4 года

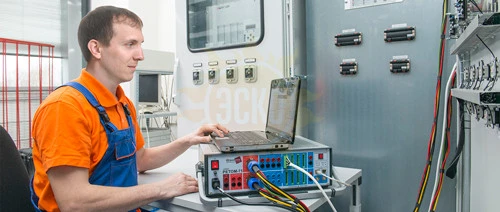

Область применения испытательного комплекса для релейной защиты и автоматики РЕТОМ-71

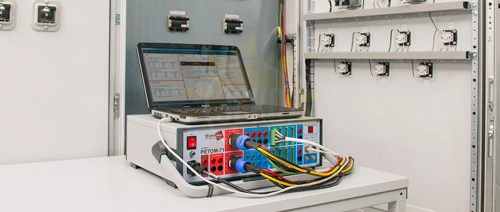

РЕТОМ-71 предназначен для тестирования и высокоточной метрологической поверки:
- электромеханических устройств РЗиА;
- защит, имеющих до 6 датчиков напряжения (с КИН, БНН);
- цифровых устройств с поддержкой МЭК 61850;
- высокоточных устройств автоматики и управления;
- счетчиков электроэнергии;
- приборов контроля качества электроэнергии.

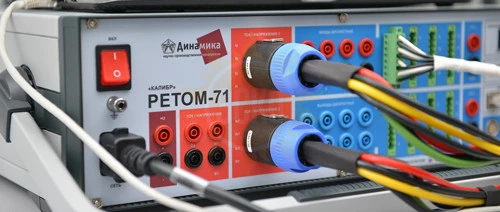

Особенности испытательного комплекса для релейной защиты и автоматики РЕТОМ-71
- класс точности 0,1% обеспечивает проведение высокоточной метрологической поверки как устройств РЗА, так и приборов контроля качества электроэнергии, счетчиков электроэнергии и др.;
- 6 источников тока предназначены для полноценной проверки любых устройств РЗА, в том числе и дифференциальных защит. Максимальный выходной ток в шестифазном режиме – 20 А, в трехфазном – 40 А, в однофазном – 120 А;
- 6 источников напряжения позволяют проверять защиты с большим количеством (до 6) каналов напряжения. Максимальное выходное значение каждой фазы – 140 В;
- 16 дискретных входов и 16 дискретных выходов позволяют максимально полно анализировать реакцию сложных устройств РЗА. Новые удобные разъемы значительно упрощают схемы подключения и конфигурирования;
- компактность – при небольшом весе (16 кг) и габаритах прибор обеспечивает выходные параметры, необходимые для проверки как электромеханических, так и всех видов современных защит;
- поддержка стандарта МЭК 61850 – встроенные 2 порта Ethernet обеспечивают помехозащищенное соединение с управляющим компьютером, а также прием-выдачу GOOSE-сообщений (16 входящих/16 исходящих);
- обширный перечень программ стандартного ПО позволяет в ручном и полуавтоматическом режимах проверять любые защиты;
- программы «Генератор последовательностей», «Тест РЗА», «РЕТОМ-мастер», «Генератор тестов», входящие в комплект поставки, дают возможность создавать собственные сценарии проверок;
- широкий комплект аксессуаров, входящий в комплект поставки, состоит из всевозможных кабелей и переходников для полноценных испытаний систем РЗА любой сложности;
- более 65 специальных программ для автоматизированной проверки устройств РЗА известных производителей дополнительно могут быть включены в комплект поставки по желанию заказчика;
- высокая помехозащищенность – комплекс соответствует требованиям ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001) и СТО ФСК ЕЭС 56947007-29.240.044-2010, что позволяет работать с ним в условиях подстанций любого уровня напряжения;
- гарантированная надежность – новые конструктивные и схемные решения обеспечивают высокую надежность комплекса как в эксплуатации, так и при транспортировке;
- межповерочный интервал 4 года.

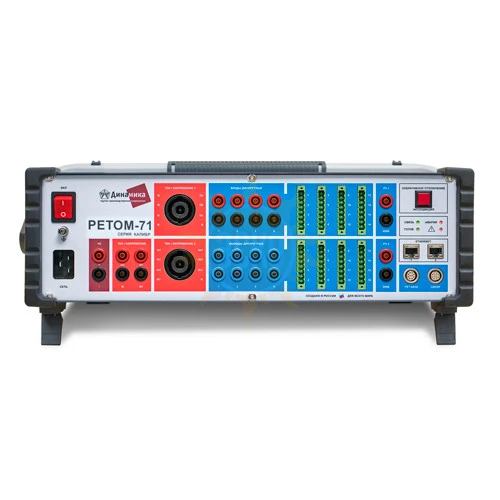

Технические характеристики испытательного комплекса для релейной защиты и автоматики РЕТОМ-71
Параметр | Значение |
Источники тока | |
Количество источников, шт. | 2 гальванически развязанные группы по 3 источника, соединенных в звезду |
Предел воспроизведения силы переменного тока одного источника (действующее значение), А | 20 |
Предел воспроизведения силы постоянного тока одного источника, А | 15 |
Минимальный шаг изменения силы тока, мА | 1,0 |
Максимальное выходное напряжение (амплитудное значение), В, не более | 28 |
Максимальная выходная мощность одного источника, В·А, не более | 250 |
Суммарная максимальная мощность всех источников в однофазном режиме, В·А, не более | 1000 |
Суммарная максимальная мощность всех источников в трёхфазном режиме, В·А, не более | 1500 |
Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 48 до 52 Гц, А | ±(0,0009x + 0,00005Xк) |
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А | ±(0,0009x + 0,00005Xк) |
Максимальный ток канала при разных режимах работы источников, А: | |
- в режиме шести источников или две независимые трехфазные системы, или каждый канал используется независимо | 20 |
- в трехфазном режиме увеличенного тока (три канала по 2 источника соединенных параллельно) * | 40 |
- в однофазном режиме (две группы по 3 источника, где три источники каждой группы соединены параллельно) * | 2 х 60 |
- в однофазном режиме (шесть источников двух групп соединены параллельно) * | 120 |
Защита выходной цепи каждого источника от: | |
- обрыва в цепи нагрузки | + |
- перегрузки по напряжению и искажения формы сигнала | + |
- внешнего напряжения | + |
Уровень срабатывания защиты от перегрузки при выходном токе 20 А, В (действующее значение) | 12,5 |
Время срабатывания тепловой защиты источников тока: | |
- при максимальной выходной мощности источника из холодного состояния 20 °С, мин, не менее | 1 |
- при выходной мощности источника в размере 10 % от максимальной выходной мощности | Длительно |
Пределы допускаемой дополнительной погрешности воспроизведения силы переменного и постоянного тока, обусловленной изменением температуры окружающей среды | не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С |
* Погрешность в этих режимах определяется как корень квадратный из суммы квадратов погрешностей каждого используемого канала. Примечание – В формулах абсолютной погрешности приняты следующие обозначения: Хк - конечное значение диапазона изменения соответствующей величины (верхний предел); x - измеренное значение соответствующей величины. | |
Источники напряжения | |
Количество источников, шт. | 6 |
Предел воспроизведения напряжения переменного тока одного источника (действующее значение), В | 140 |
Предел воспроизведения напряжения постоянного тока (два источника последовательно), В | 390 |
Минимальный шаг изменения напряжения, мВ | 1 |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В | ±(0,0004x + 0,00005Xк) |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В | ±(0,0004x + 0,00005Xк) |
Максимальная выходная мощность источника, В·А, не менее | 35 |
Максимальное напряжение при разных режимах работы источников, В: | |
- в трехфазном режиме | 140,00 |
- в однофазном режиме (2 источника соединены последовательно)* | 280,00 |
Максимальная выходная мощность в режиме постоянного тока при 380 В, Вт, не менее | 35 |
Коэффициент пульсаций напряжения постоянного тока, % от выходного значения, не более | 0,1 |
Защита выходной цепи каждого источника от: | |
- от короткого замыкания в цепи нагрузки | + |
- перегрузки | + |
- внешнего напряжения | + |
Уровень срабатывания защиты от короткого замыкания, А | 0,3 (при длительности ≥ 4 мс) |
Время срабатывания тепловой защиты источников: | |
- при максимальной выходной мощности из холодного состояния 20 °С, мин, не менее | 10 |
- при выходной мощности источника в размере 20 % от максимальной выходной мощности | Длительно |
Пределы допускаемой дополнительной погрешности воспроизведения напряжения переменного и постоянного тока, обусловленной изменением температуры окружающей среды | не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С |
* Погрешность в этих режимах определяется как корень квадратный из суммы квадратов погрешностей каждого используемого канала. Примечание – В формулах абсолютной погрешности приняты следующие обозначения: Хк - конечное значение диапазона изменения соответствующей величины (верхний предел); x - измеренное значение соответствующей величины. | |
Источники тока и напряжения | |
Диапазон частот воспроизводимых сигналов тока, Гц | от 1 до 1000 |
Диапазон частот воспроизводимых сигналов напряжения, Гц | от 1 до 2100 |
Минимальный шаг изменения частоты, Гц | 0,001 |
Пределы допускаемой абсолютной погрешности установки частоты, Гц, в диапазоне частот от 45 до 65 Гц | ± 0,00001 |
Пределы допускаемой абсолютной погрешности установки частоты, Гц, в диапазонах частот от 1 до 45 Гц и от 65 до 2100 Гц ** | ± 0,01 |
Диапазон установки угла фазового сдвига синусоидального сигнала на промышленной частоте 50 Гц, градус | от 0 до 360 |
Минимальный шаг изменения угла фазового сдвига, градус | 0,001 |
Пределы допускаемой абсолютной погрешности установки угла фазового сдвига синусоидального сигнала (в диапазоне частот от 45 до 65 Гц, при уровне сигнала в диапазоне от 10 до 100 % от верхнего предела изменения), градус | ± 0,1 |
Коэффициент нелинейных искажений формы синусоидального сигнала на промышленной частоте (50 Гц) полоса измерения 10 кГц, %, не более: | |
- для тока | 0,1 |
- для напряжения | 0,1 |
** При частоте выходного сигнала более 250 Гц максимальное значение выходного сигнала уменьшается. | |
Источник напряжения постоянного тока (оперативного питания) | |
Диапазон воспроизведения напряжения постоянного тока, В | от 5 до 264 |
Максимальный выходной ток, А, не менее | 1,25 |
Максимальная выходная мощность, Вт, не менее | 100 |
Коэффициент пульсаций напряжения постоянного тока, при выходном напряжении 220 В и максимальной выходной мощности, %, не более | 0,5 |
Пределы допускаемой основной абсолютной погрешности изменения напряжения постоянного тока, В | ±(0,01x + 0,001Xк) |
Задержка включения источника, с, не более | 2 |
Защита выходной цепи от: | |
- короткого замыкания | + |
- перегрузки | + |
- внешнего напряжения | + |
Пределы допускаемой дополнительной погрешности воспроизведения напряжения постоянного тока, обусловленной изменением температуры окружающей среды | не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С |
Миллисекундомер | |
Диапазон измерения интервалов времени, с | от 0,0010 до 99999 |
Разрешающая способность, мс | 0,1 |
Минимальное значение измерения интервала времени, мс | 1,0 |
Пределы допускаемой абсолютной погрешности измерения и воспроизведения интервалов времени, мс | ± (0,001x+0,3) |
В диапазоне 1-100 мс с применением РЕТ-64/32 | ±1,0 |
Пределы допускаемой абсолютной погрешности измерения интервалов времени с применением дискретных входов РЕТ-64/32, мс в диапазоне от 1 до 100 мс в диапазоне св. 100 мс | ±1,0 ± (0,001x+1) |
Возможность измерения временных параметров: | |
- время срабатывания | + |
- время возврата | + |
- длительность замкнутого (разомкнутого) состояния | + |
- разновременность срабатывания и отпускания контактов | + |
- длительность дребезга контактов | + |
Аналоговые входы | |
Количество, шт. | 2 |
Номинальная частота сигнала, Гц | 50 |
Диапазоны измерения напряжения постоянного и переменного тока, В | 0,06 – 6; 6 – 600 |
Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного и переменного тока, В | ±(0,001x + 0,0001Xк) |
Перегрузочная способность входов, % от верхнего предела измерения | 130 |
Входное сопротивление встроенного вольтметра, кОм, не менее | 1000 |
Дополнительные функциональные возможности: | |
- измерение тока, с помощью токовых клещей | + |
- измерение частоты | + |
- измерение угла фазового сдвига между двумя сигналами | + |
- осциллографирование | + |
- вычисление спектра сигнала | + |
Пределы допускаемой дополнительной погрешности измерения напряжения постоянного и переменного тока, обусловленной изменением температуры окружающей среды | не более 0,5 предела основной погрешности на каждые 10 °С от нормальной температуры (20 ± 5) °С |
Примечание – В формулах абсолютной погрешности приняты следующие обозначения: Хк - конечное значение диапазона изменения соответствующей величины (верхний предел); x - измеренное значение соответствующей величины. | |
Дискретные входы | |
Количество, шт. | 16 |
Тип | «сухой контакт», транзисторный ключ, ТТЛ 15 В |
Максимальное напряжение постоянного тока на входе, В, не более | 300 |
Время неопределенности считывания состояния входа, мс | 0,1 |
Разрешающая способность определения изменения состояния входа, мс, не более | 0,2 |
Диапазон регулировки антидребезговой задержки, мс | 1,0 – 10 |
Первоначальный бросок тока, мА, не менее | 30 |
Дискретные выходы | |
Количество, шт. | 12 |
Тип | Транзистор |
Коммутационная способность при активной нагрузке: | |
- сила постоянного тока, А | 0,12 |
- напряжение постоянного тока, В | 400 |
- сила переменного тока, А | 0,085 |
- напряжение переменного тока, В | 285 |
Собственное время срабатывания дискретного выхода на замыкание, мс, не более |
2 |
Собственное время срабатывания дискретного выхода на размыкание, мс, не более |
2 |
Общие характеристики | |
Воспроизведение токов и напряжений по записанным осциллограммам: - формат записи - максимальная длительность воспроизводимой осциллограммы, с, не менее - точность воспроизведения дискретных сигналов, мс, не более - частота дискретизации воспроизводимых аналоговых сигналов | СОМТRADE 10 1,0 200 точек на период (20 мс) |
Соединение синхронизируемых устройств: - в одном помещении, с применением кабеля синхронизации - на смежных помещениях, с применением блока РЕТ-GPS | до 9 устройств нет ограничений |
Точность синхронизации взаимодействия двух устройств, мс, не более | 1,0 |
Порт связи с управляющим устройством (ПК) | Ethernet |
Режимы управления источниками | ручной, автоматический, программируемый |
Испытательное напряжение изоляции цепей питания относительно корпуса устройства, В (переменное) | 1500 |
Испытательное напряжение изоляции токоведущих частей (кроме аналоговых входов) относительно корпуса/цепей питания, В (переменное) | 1500 |
Испытательное напряжение изоляции гальванически изолированных источников относительно других групп, В (переменное) | 1500 |
Испытательное напряжение изоляции гальванически изолированных источников напряжения и тока первой группы относительно гальванически изолированных источников тока второй группы, В (переменное) | 1500 |
Испытательное напряжение изоляции аналоговых входов относительно корпуса/цепей питания, В (переменное) | 200 |
Испытательное напряжение изоляции дискретных входов относительно друг друга, В (переменное) | 500 |
Масса устройства, кг, не более | Масса устройства, кг, не более |
Габаритные размеры устройства (без ручки) Ш×В×Г, мм, не более | 500 × 180 × 380 |
Габаритные размеры устройства (с ручкой) Ш×В×Г, мм, не более | 500 × 150 × 470 |
Общие характеристики | |
Диапазон рабочих температур окружающей среды, °С | от 0 до 50 |
Температура нормальных условий, °С | 20 ± 5 |
Диапазон температур окружающей среды при хранении, ºС | от -50 до +70 |
Диапазон температур окружающей среды при транспортировке, ºС | от -50 до +70 |
Относительная влажность воздуха, %, не более | 95 |
Атмосферное давление, кПа | от 79 до 106,7 |
Высота над уровнем моря, м, не более | 2000 |
Группа условий эксплуатации по ГОСТ 17516.1-90 | М23 |
Степень защиты по ГОСТ 14254-96 | IP20 |
Требования безопасности по ГОСТ Р МЭК 60950-2002 | По классу I |
Питание устройства испытательного: | |
- однофазная сеть, В | 220 – 120 (+ 44) |
- частота питающей сети, Гц | 45 - 65 |
- потребляемая мощность, В·А, не более | 3600 |
Характеристики надежности | |
Средний срок службы устройств, лет, не менее | 30 |
Средняя наработка на отказ, ч, не менее | 25000 |
Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более | 3 |
Комплект поставки РЕТОМ-71
№ | Наименование | Количество |
1 | Устройство испытательное РЕТОМ-71 | 1 |
2 | ПО Ручное управление источниками тока и напряжения | 1 |
3 | ПО Проверка реле тока | 1 |
4 | ПО Проверка реленапряжения | 1 |
5 | ПО Проверка реле напряжения мощности | 1 |
6 | ПО Проверка реле частоты | 1 |
7 | ПО Проверка реле сопротивления | 1 |
8 | ПО Воспроизведение аварийных процессов, записанных цифровыми осциллографами | 1 |
9 | ПО Модель энергосистемы | 1 |
10 | ПО Универсальный секундомер-регистратор | 1 |
11 | ПО Генератор проверок | 1 |
12 | ПО Специальный язык разработки проверочных программ РЕТОМ-мастер | 1 |
13 | ПО Автоматическая проверка дифференциальных защит трансформаторов | 1 |
14 | ПО Сумма гармоник | 1 |
15 | ПО Генератор последовательностей | 1 |
16 | ПО Проверка устройств АЧР и ЧАПВ | 1 |
17 | ПО Задание сигналов токов и напряжений в циклах АПВ | 1 |
18 | ПО Проверка приборов-определителей места повреждения | 1 |
19 | ПО Проверка и настройка автосинхронизаторов типа АС (АС-М2, "Спринт", СА-1 и другие) | 1 |
20 | Закоротка Р-71 | 2 |
21 | Кабель заземления | 1 |
22 | Кабель информационный КИ-71 | 2 |
23 | Кабель общего назначения КОН-04 | 11 |
24 | Кабель сетевой (3х1,5 mm2) | 1 |
25 | Кабель силовой КС-71.01 | 1 |
26 | Кабель силовой КС-71.02 | 1 |
27 | Кисет РЕТОМ-71 | 1 |
28 | Концеватель "U" образный сильноточный черный | 1 |
29 | Концеватель "U" образный сильноточный красный | 1 |
30 | Сумка РЕТОМ-71 | 1 |
31 | Сумка ЗИП РЕТОМ-71 | 1 |
32 | Сумматор | 2 |
33 | Изолятор Cover red | 14 |
34 | Изолятор Cover black | 14 |
35 | Инструмент для удаления изоляции WIREFOX 2,5-1212368 | 1 |
36 | Кабель Ethernet Maxxtro, BB-SRT-45-10 | 1 |
37 | Концеватель "Крокодил" без изоляции K267D (на напряжение) | 28 |
38 | Концеватель Black Crocodile Type AK2B2540 (на ток) | 4 |
39 | Концеватель Red Crocodile Type AK2B2540 (на ток) | 6 |
40 | Концеватель "U" образный красный 4mm | 14 |
41 | Концеватель "U" образный черный 4mm | 14 |
42 | Набор отверток STANLEY FATMAX (#0-65-441) | 1 |
43 | Переходник (Ø4 мм - Ø 1,8 мм ) | 40 |
44 | Переходник клемма-штепсель красный | 11 |
45 | Переходник клемма-штепсель черный | 11 |
46 | Провод ПУГВ-1,0 красный 50м | 1 |
47 | Провод ПУГВ-1,0 черный 50м | 1 |
48 | Разъём 2EDGKDM-5.0-08P-14-00AH | 8 |
49 | Щуп 4411-d4-IEC-150R красный | 2 |
50 | Щуп 4411-d4-IEC-150N черный | 2 |
51 | Ведомость эксплуатационных документов | 1 |
52 | Руководство по эксплуатации | 1 |
53 | Руководство пользователя | 1 |
54 | Паспорт | 1 |
55 | Ведомость ЗИП | 1 |
56 | Методика поверки | 1 |
57 | Протокол первичной поверки | 1 |
Документы РЕТОМ-71 - устройство испытательное
- Сравнение РЕТОМ-51/61/71PDF, 538.17 КБ

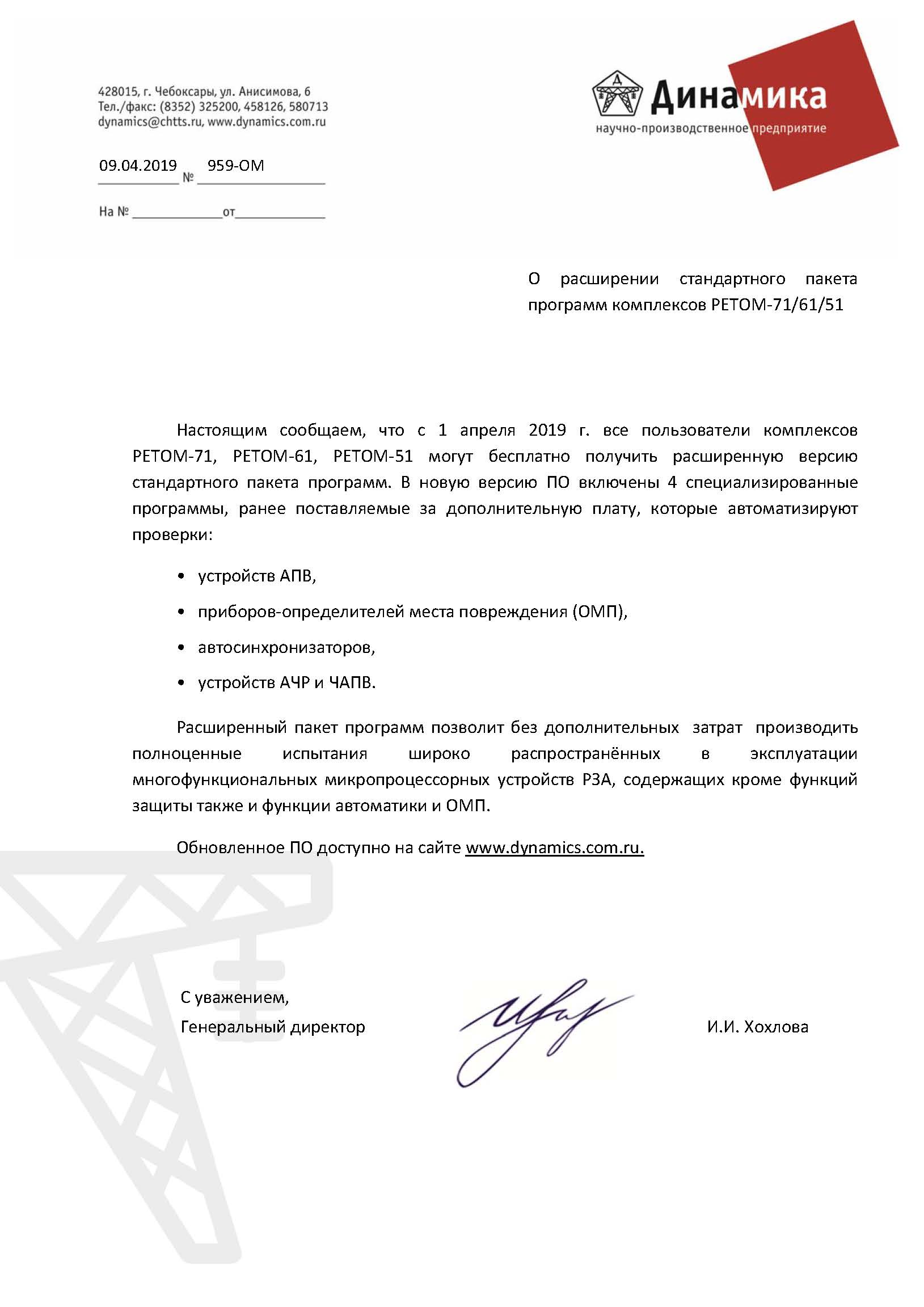

- О расширении стандартного ПО РЕТОМ-71/61/51JPG, 195.7 КБ
- Госреестр РФ 63956-16JPG, 285.34 КБ
Рекомендуемые товары
цена по запросу
Доставка в кратчайшие сроки
по Москве
от 500 ₽
по России от 1000 ₽
Гарантия 5 лет
Госреестр 63956-16
до 18.05.2026
до 18.05.2026
Межповерочный интервал 4 года
Позвоните или напишите нам
Бесплатно для регионов: 8 800 350-70-37
Телефон в Москве: +7 (495) 159-08-81
Электронная почта: zakaz@eskomp.ru
Телефон в Москве: +7 (495) 159-08-81
Электронная почта: zakaz@eskomp.ru
Закажите демонстрацию
Наши специалисты проведут демонстрацию работы оборудования на вашей территории
Возникли вопросы?
Напишите нам: подскажем по характеристикам и поможем с оформлением заказа.
