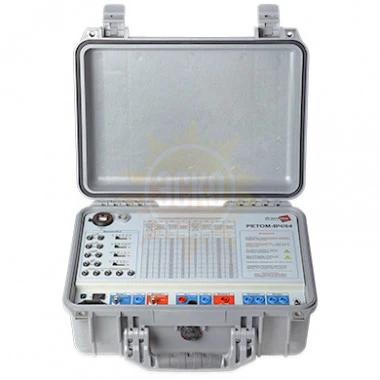

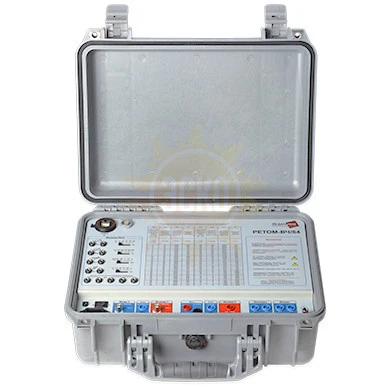

РЕТОМ-ВЧ/64 - устройство испытательное

распечатать описание в PDF

Артикул: 682309

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 5 лет

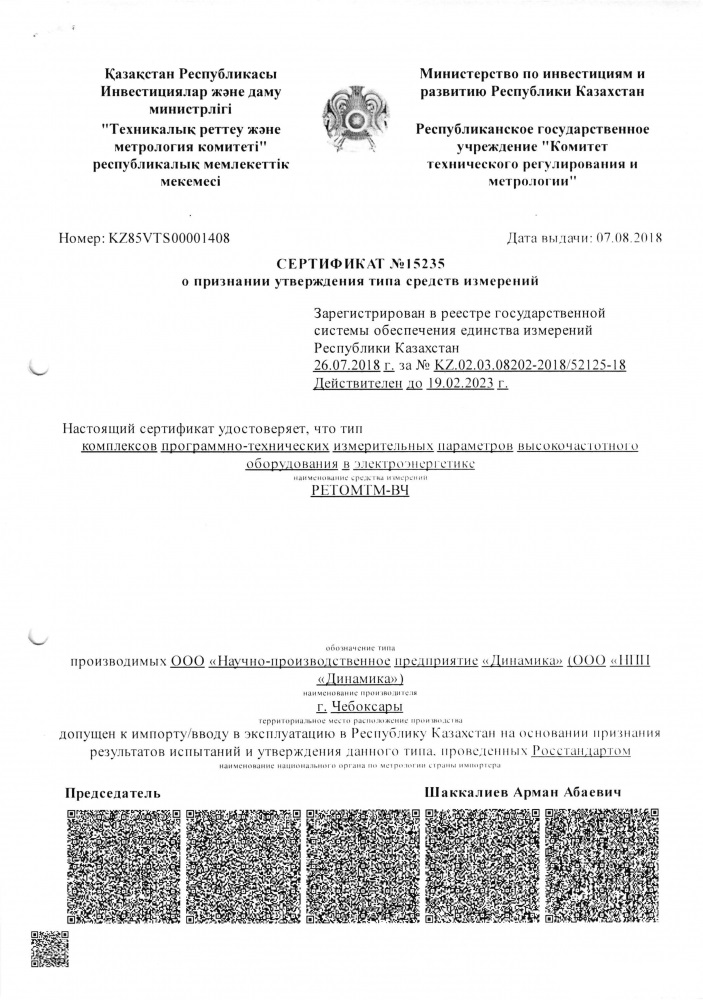

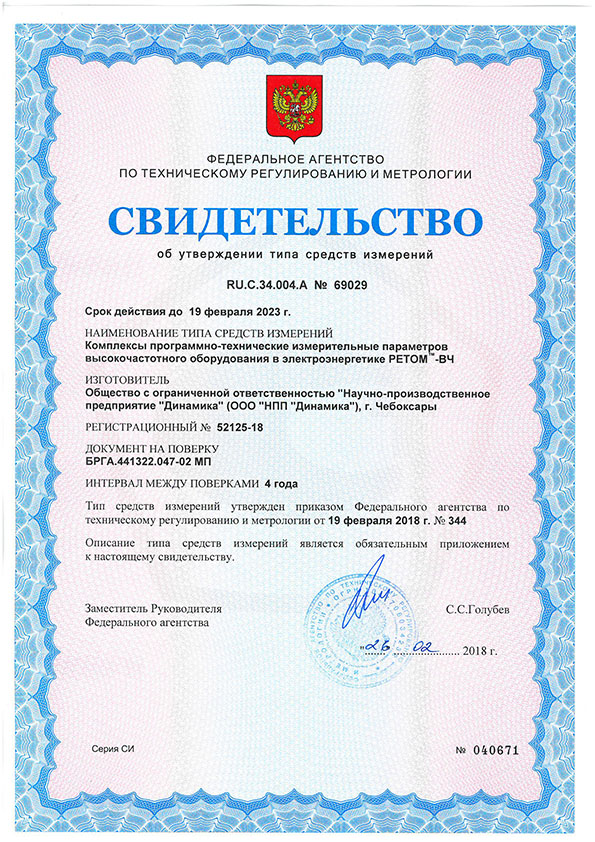

Госреестр 52125-18
до 19.02.2028

Межповерочный интервал 2 года

Назначение устройства испытательного РЕТОМ-ВЧ/64

Основой комплекса РЕТОМ-ВЧ является прибор РЕТОМ-ВЧ/64. Работая под управлением компьютера, прибор генерирует тестовые ВЧ сигналы напряжений, аналогичные тем, которые поступают на вход ВЧ защиты и ВЧ автоматики. Все измерительные, генераторные и вспомогательные узлы системы работают одновременно и независимо друг от друга.

РЕТОМ-ВЧ/64 позволяет автоматически снимать характеристики, оформлять протоколы испытаний, архивировать их и т.д. Специальная программа формирует на дисплее компьютера виртуальную лицевую панель прибора РЕТОМ-ВЧ/64 и «рабочий стол», приспособленный для решения задач многофункциональной ВЧ лаборатории.

Результаты измерений оформляются в виде графиков и таблиц, в форме стандартных протоколов и по желанию пользователя могут быть распечатаны на любом принтере.

Особенности устройства испытательного РЕТОМ-ВЧ/64

реализована возможность анализа сигналов с помощью встроенного осциллографа;
увеличена скорость работы проверки панорамы сигналов с разрешением по спектру 1 Гц;
улучшена помехоустойчивость и скорость передачи данных между прибором и ПК (связь осуществляется по каналу Ethernet);
встроенный трансформаторный блок ВЧП-10;
значительно снижены весогабаритные показатели;
повышено удобство транспортировки прибора благодаря пластиковому корпусу.

Технические характеристики устройства испытательного РЕТОМ-ВЧ/64

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
ВЫХОД 2
Диапазон частот, Гц	40 - 60
Диапазон выдаваемых напряжений, В	0 - (1 - 120)
Максимальная выходная мощность, Вт, не менее	5
ВЫХОД 1
Диапазон частот, Гц	20 - 1200000
Диапазон выдаваемых напряжений , В	0 - (0,02 - 7)
НЧ - МУЛЬТИМЕТР(U нч, I нч)
Рабочий диапазон частот, Гц	0 - 4000
Предел измерения силы тока, А	1
Пределы измерения напряжения, В	3; 300
Пределы измерения уровня напряжения, дБн	12; 52
Входное сопротивление вольтметра, кОм, не менее	1000
Входное сопротивление амперметра, Ом, не более	1
ВХОД 1
Рабочий диапазон частот, Гц	20 - 1200000
Пределы измерения тока, А	0,1; 1
Пределы измерения напряжения, В	1; 100
Пределы измерения уровня напряжения, дБн	2; 42
ВЧ - ЧАСТОТОМЕР (ВХОД 1)
Диапазон измеряемых частот, Гц	20 - 1200000
МАГАЗИН RLC
МАГАЗИН R1
Номинальные значения сопротивления R1 мощностью 1 Вт с погрешностью ± 1 %, Ом	10 ; 15 ; 2 0 ; 50 ; 100 ; 150 ;
Диапазон рабочих частот, кГц	0 - 1000
МАГАЗИН R2
Номинальные значения сопротивления R2 мощностью 30 Вт с погрешностью ± 1 %, Ом	75; 240; 280; 310; 330; 450;
Диапазон рабочих частот, кГц	0 - 1000
МАГАЗИН C1
Номинальные значения емкости эквивалентов конденсатора связи рабочим напряжением 100 В с погрешностью ± 2 %, нФ	2,2; 3,2; 4,4; 4,7; 6,4; 7;
Диапазон рабочих частот, кГц	0,2 - 1000
МАГАЗИН L1
Номинальные значения индуктивности с погрешностью ± 5 %, мГн	0,2 5 ; 0,5; 0,6; 1,0; 1,2; 2,0;
Наибольший допустимый ток, А	0,5
Диапазон рабочих частот, кГц	24 - 1000
ДИФФЕРЕНЦИАЛЬНЫЙ ТРАНСФОРМАТОР Т1
Коэффициенты трансформации (W₃₅/W₁₂,W₃₄/W₁₂,W₄₅/W₁₂)	2/1/1
Пределы допускаемой относительной погрешности коэффициентов трансформации, %	± 5
Пределы допускаемой относительной погрешности асимметричности коэффициентов трансформации W₃₄/W₁₂,W₄₅/W₁₂ при одинаковых нагрузках RH=160 Ом, %	± 1
Наибольшее допустимое входное напряжение, В	20
Диапазон рабочих частот, кГц	24 - 1000
МИЛЛИСЕКУНДОМЕР
Диапазон измерения, с	0,001 - 99
Пределы допускаемой относительной погрешности измерения времени, %	± 0,1
Разрешающая способность регистрации изменения состояния контактов (по времени), мс, не более	0,4
КОНТАКТНЫЕ ВЫХОДЫ
Количество	2
Коммутационная способность (не менее 50000 циклов)	3 А / 30 В = 3 А/250 ~
Сопротивление в замкнутом состоянии, Ом, не более	0,2
Сопротивление в разомкнутом состоянии, МОм, не менее	50
ДИСКРЕТНЫЕ ВХОДЫ
Количество	2
Род сигналов:	"сухой" контакт, контакт под напряжением постоянного тока до 300 В, лог. сигнал ТТЛ/CMOS
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Степень защиты по ГОСТ 14254-96: - оболочки - выходных клемм	IP20 IP00
Требования безопасности по ГОСТ Р 52319-2005: - изоляция - категория монтажа (категория перенапряжения) - степень загрязнения микросреды	основная CAT II 2
Требования электромагнитной совместимости по ГОСТ Р 51522-99: - класс оборудования	класс А
Питание устройства: - однофазная сеть, частота, Гц - напряжение сети, В	45 - 65 220
Потребляемая мощность, ВА, не более	500
Масса устройства, кг, не более	6,1
Габаритные размеры устройства, мм, не более	270 х 340 х 115
РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ
Диапазон рабочих температур, °С	от 10 до 40
Температура нормальных условий, °С	20 ± 5
Диапазон температур хранения, °С	от - 35 до + 55
Относительная влажность воздуха при 25 °С, %, не более	80
Группа условий эксплуатации по ГОСТ 17516.1-90	М23
Высота над уровнем моря, м, не более	1000

Комплект поставки РЕТОМ-ВЧ/64

№	Наименование	Количество
1	Устройство РЕТОМ-ВЧ/64	1
2	Кабель коаксиальный 75 Ом КВ 75-01	2
3	Кабель коаксиальный 75 Ом КВ 75-03	4
4	Кабель общего назначения (перемычка) КОН-02.05 (2 м )	4
5	Кабель общего назначения (перемычка) КОН-02.06 (2 м )	4
6	Кабель общего назначения (перемычка) КОН-02.03 (0.5 м)	2
7	Кабель общего назначения (перемычка) КОН-02.04 (0.5 м)	2
8	Кабель заземления	1
9	Патч-кабель RJ-45 BB-SRT-45-03-S Maxxtro	1
10	Патч-кабель реверсивный STP PC-LPM-STP-RJ45-REV-RJ45-C5E-2M-GY	1
11	Сетевой кабель 220В, 10А	1
12	Изолятор красный E#40-912-29	2
13	Изолятор черный E#40-912-03	2
14	Зажим "крокодил" K267D	4
15	Зажим "крокодил" красный токовый E#40-922-68	2
16	Зажим "крокодил" черный токовый E#40-922-50	2
17	Переходник BNC гнездо / штекер 4 мм	1
18	Переходник BNC штекер / гнездо 4 мм	1
19	Переходник BNC гнездо / BNC гнездо	2
20	Штекер малогабаритный МШ-1	8
21	Отвертка крестовая	1
22	Отвертка плоская	1
23	Отвертка часовая	1
24	Сумка транспортная ВЧ (при комплексной поставке)	1*
25	Сумка ЗИП РЕТОМ-ВЧ (при индивидуальной поставке)	1*
26	Кисет аксессуаров для ЗИП	1
27	Переходник A-SLK4-R (24.0162-21) (161-5344) Ø4 мм - Ø 1,8 мм	8
28	Руководство по эксплуатации	1
29	Методика поверки. Поставляется по требованию заказчика	1
30	Паспорт	1
31	Диск с программным обеспечением	1
