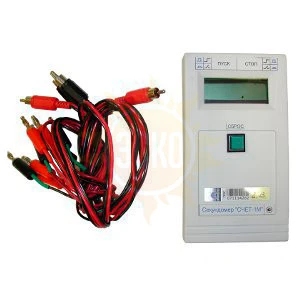

Назначение электронного секундомера СЧЕТ-1М
Секундомер электронный СЧЕТ-1М предназначен для измерения длительности интервалов времени, задаваемых электрическими сигналами. Основное назначение секундомера - измерение временных параметров электромагнитных реле, реле времени, выключателей, контакторов, схем релейной защиты, а также других электромеханических устройств и электронных схем. Секундомер СЧЕТ-1М разработан по договору с АО "Ленэнерго".
От других аналогичных приборов секундомер СЧЕТ-1М отличает универсальная схема пуска и останова, которые могут осуществляться как замыканием или размыканием электрических контактов, так и перепадом электрического потенциала.
Секундомер СЧЕТ-1М может измерять время срабатывания и отпускания нормально-замкнутых и нормально-разомкнутых контактов реле, время замкнутого и разомкнутого состояния контактов, длительность импульса напряжения любой полярности, а также временной интервал между фронтами напряжений любой полярности или коммутациями контактов на двух входах секундомера.
Ко входам секундомера СЧЕТ-1М могут подключаться либо "сухие" контакты, либо источники постоянного или переменного напряжения в диапазоне от 4,5 до 250 В.
Особенности электронного секундомера СЧЕТ-1М
- Диапазон измерений от 0,01 до 99999,9;
- Питание секундомера может осуществляться как от сети 220 В, 50 Гц, так и от встроенного аккумулятора, который автоматически подзаряжается при работе от сети.
- Относительная погрешность секундомера
- в течение года после выпуска - не более 1х10-5,
- в течение срока службы секундомера - не более 6х10-5.
- диапазон рабочих температур: от 0 до +50 °С.
- габариты корпуса: 146х82х40 мм.
- масса: не более 0,3 кг.
Технические характеристики электронного секундомера СЧЕТ-1М
| Параметр | Значение |
|---|---|
| Диапазоны измеряемых интервалов времени | от 0,01 с до 999,999 с – с дискретностью 0,001 с; от 1000,00 с до 9999,99 с – с дискретностью 0,01 с; от 10000,0 с до 99999,9 с – с дискретностью 0,1 с |
| Пределы допускаемой абсолютной погрешности измерения при температуре окружающего воздуха (25±5) °С (где Т – значение измеряемого интервала в с, С – дискретность измерений в данном интервале) |
при выпуске секундомера из производства - не более (1х10-5хТ+С) с; в течение срока службы секундомера, не более (6х10-5хТ+С) с |
| Пределы допускаемой абсолютной погрешности измерения в диапа- зоне рабочих температур от 0 до 50 °С | при выпуске секундомера из производства - не более (10х10-5хТ+С) с; в течение срока службы секундомера, не более (15х10-5хТ+0,5хС) с |
| Индикация цифровая | до 6-ти десятичных разрядов |
| Память | нет |
| Интерфейс с компьютером | нет |
| Длительность работы от предварительно заряженного аккумулятора, не менее, час | 5 |
| Питание | от сети 220 В, 50 Гц; от встроенного аккумулятора, который автоматически подзаряжается при работе от сети |
| Диапазон рабочих температур, °C | от 0 до +50 |
| Габариты корпуса, мм | 146х82х40 |
| Масса, не более, кг | 0,3 |
Комплект поставки СЧЕТ-1М
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронный секундомер СЧЕТ-1М | 1 |
| 2 | Блок питания | 1 |
| 3 | Аккумулятор 9 В | 1 |
| 4 | Кабель со штекерами с надписью «4,5...40 В» | 2 |
| 5 | Кабель со штекерами с надписью «40...250 В» | 2 |
| 6 | Руководство по эксплуатации и паспорт | 1 |
| 7 | Методика поверки секундомера | 1 |
- Руководство по эксплуатацииPDF, 193.92 КБ

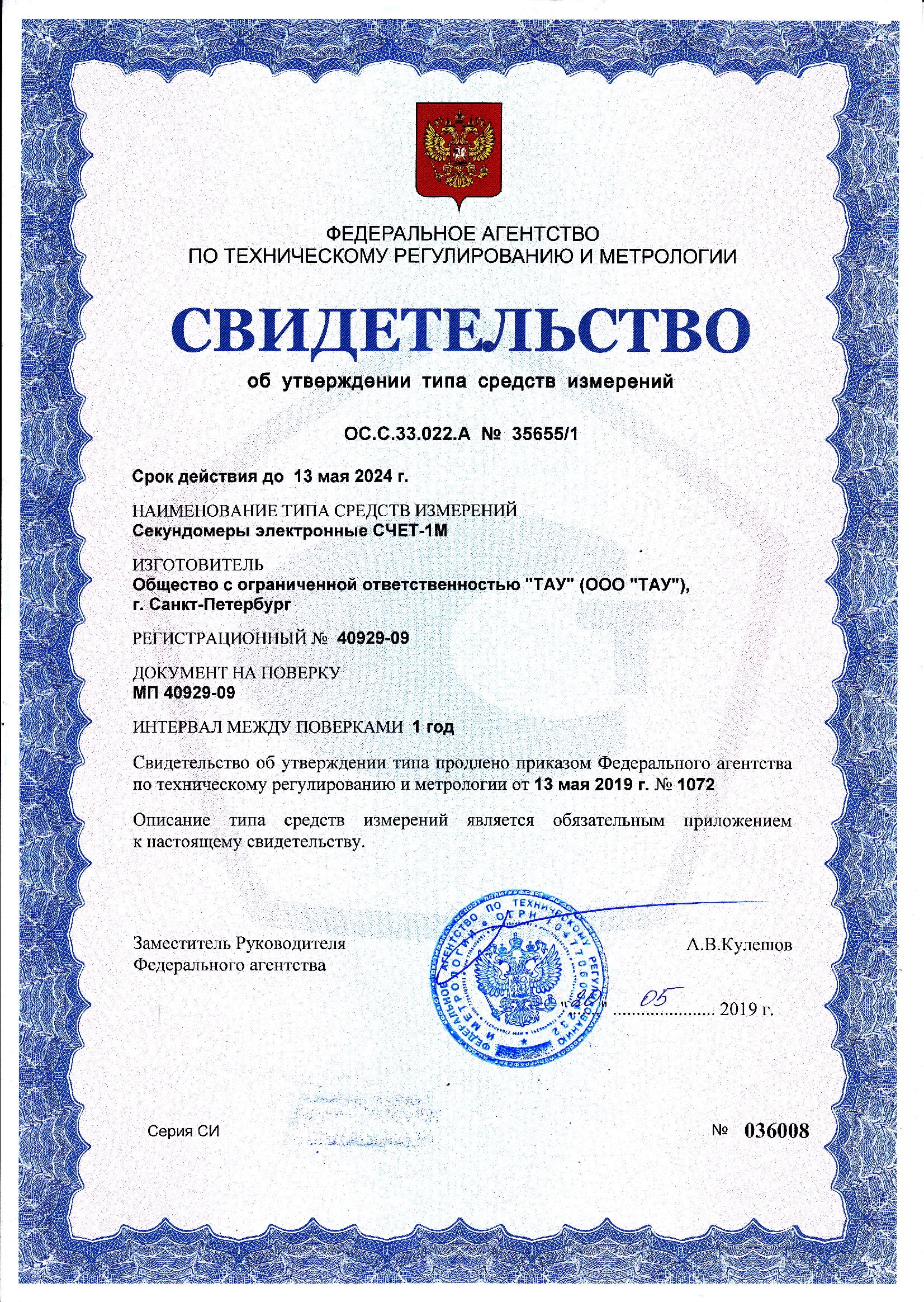

- Госреестр РФ 40929-09JPG, 1.55 МБ
