Описание стенда для проверки микропроцессорных блоков релейной защиты СПУ-2

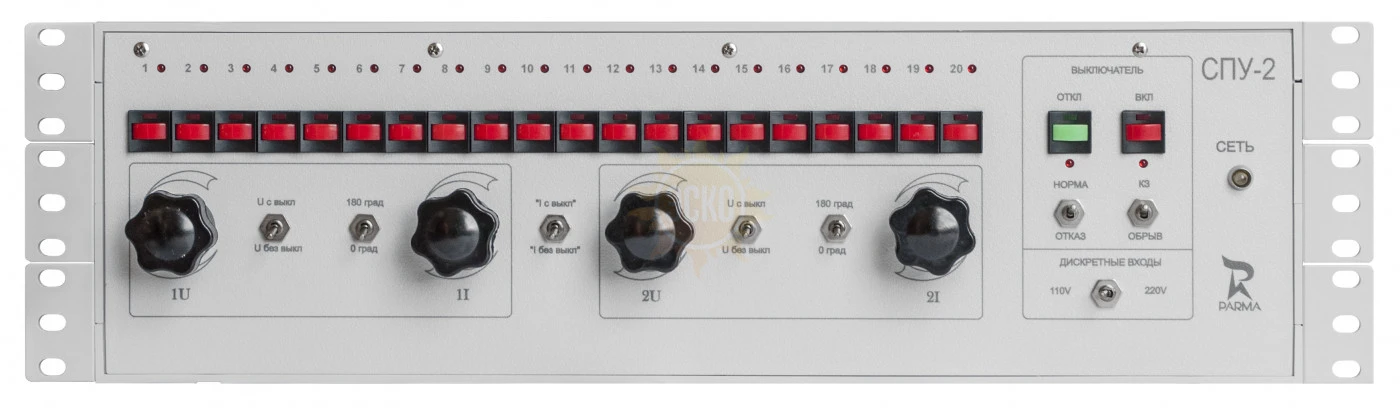

Стенд для проверки микропроцессорных блоков релейной защиты СПУ-2.
Использование стенда СПУ-2 позволяет существенно упростить процедуру демонстрации, проверки и настройки микропроцессорных блоков релейной защиты. Стенд позволяет проверить такие защиты, как МТЗ и ОЗЗ, в том числе направленные, ЗМН, ЗПН, ЗОФ. С помощью стенда можно легко проверить функции автоматики блоков РЗА, например, УРОВ, АПВ, АВР и т.п.
Внешние подключения

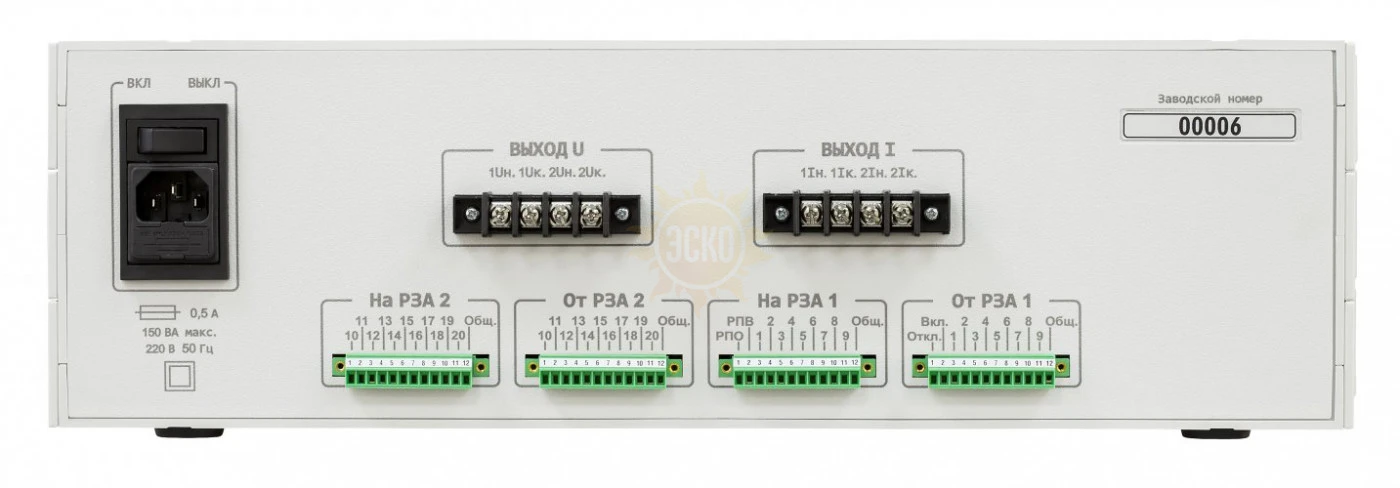

Подключение дискретных сигналов к стенду осуществляется с помощью клеммных соединителей. Соединители расположены на задней панели стенда и обеспечивают подключение к каждому контакту проводников сечением до 1,5 мм2. Аналоговые сигналы подключаются к винтовым клеммным соединителям проводом с сечением до 4 мм2.
Имитатор выключателя
В состав стенда входит имитатор работы высоковольтного выключателя, который позволяет моделировать как нормальную работу выключателя с выдачей сигналов РПО/РПВ, так и различные его неисправности.
Аналоговые сигналы
Стенд содержит два источника тока с максимальным выходным током до 25 А и два источника напряжения с максимальным выходным напряжением до 160 В. Выходное напряжение может выдаваться синфазно с током, а может быть развернуто относительно него на 180°.
Дискретные сигналы
Со стенда можно подать напряжение на дискретные входы микропроцессорных блоков РЗА с уровнем напряжения 110 или 220 В постоянного тока. Всего к стенду может быть подключено до 20 дискретных входов и до 20 дискретных выходов от блока РЗА.
Конструкция
Стенд выполнен в пластиковом корпусе. Его конструкция позволяет использовать стенд как в настольном исполнении, так и монтировать в стандартную 19" стойку.
Назначение стенда для проверки микропроцессорных блоков релейной защиты СПУ-2
Стенд проверки устройств СПУ-2 РА1.300.002 предназначен для проверки, изучения и демонстрации функций защит, автоматики и сигнализации различных микропроцессорных блоков релейной защиты. Использование стенда позволяет существенно упростить процедуру демонстрации, проверки и настройки микропроцессорных блоков релейной защиты. Стенд позволяет проверить такие защиты, как МТЗ и ОЗЗ, в том числе направленные, ЗМН, ЗПН, ЗОФ. С помощью стенда можно легко проверить функции автоматики блоков РЗА, например, УРОВ, АПВ, АВР и т.п.
Стенд предназначен для эксплуатации в следующих условиях:
- Атмосферное давление - от 84 до 106 кПа (от 630 до 800 мм рт. ст.)
- Температура окружающего воздуха - от плюс 15 до плюс 35 °С
- Относительная влажность воздуха - не более 80 % при плюс 25 °С
Технические характеристики стенда для проверки микропроцессорных блоков релейной защиты СПУ-2
| Параметр | Значение | |
|---|---|---|
| Выходы переменного напряжения 1U, 2U | Диапазон изменения значения выходного напряжения, В | От 10 до 160 |
| Максимальный выходной ток, мА | Не более 10 | |
| Не более число выходов | 2 | |
| Выходы переменного тока 1I, 2I | Диапазон изменения значений выходного тока при КЗ на клеммах стенда, А | От 0,5 до 25,0 |
| Напряжение холостого хода на клеммах стенда, В | 1 | |
| Число выходов не более | 2 | |
| Выходы дискретных сигналов | Напряжение постоянного тока, В | 110 или 220 |
| пределы допускаемого отклонения напряжения, % | От +20 до -10 | |
| максимальный выходной ток нагрузки по каждому каналу, мА | 10 | |
| Число выходов не более | 20 | |
| Входы дискретных сигналов (Кроме "Откл" и "Вкл"): напряжение постоянного тока, В коммутируемый ток одного сигнала, мА, не более число входов | 32 | |
| Входы дискретных сигналов "Откл" и "Вкл" | Напряжение постоянного тока, В | 110 или 220 |
| Пределы допускаемого отклонения напряжения, % | От +20 до -10 | |
| Коммутируемый ток одного сигнала, мА, | 3,3 | |
| Число выходов не более | 2 | |
| Имитатор выключателя "ВЫКЛЮЧАТЕЛЬ" | количество имитаторов | 1 |
| количество входов управления | 2 | |
| количество сигналов о положении выключателя | 2 | |
| Примечания: | Выходной ток более 20 А выдавать не более 30 с. Максимальное значение тока, поступающего на токовый вход блока РЗА, зависит от сечения и длины соединительных проводников. | |
| Питание стенда осуществляется от сети переменного тока | (220 ±22) В, 50 Гц | |
| Потребляемая мощность | не более 150 В-A | |
| Габаритные размеры стенда | 437 х 135 х 230 мм (без монтажных фланцев) | |
| Лицевая панель стенда | 482 х 130 мм | |
| Масса стенда | не более 3,7 кг | |
| Сопротивление изоляции между гальванически развязанными цепями (цепи питания, цепи тока, остальные цепи) | не менее 20 МОм | |
| Электрическая прочность изоляции стенда | Выдерживает без повреждения в течении 1 минуты испытательное напряжение синусоидальной формы с частотой 50 Гц между гальванически развязанными цепями (цепи питания, цепи тока, остальные цепи) 2000 В | |
| Выходы дискретных сигналов | Содержат защиту от короткого замыкания | |
| Cтепень защиты, обеспечиваемая оболочкой стенда, по ГОСТ 14254-96 | Лицевая панель | IP40 - лицевая панель |
| По колодкам соединительным | IP00 - по колодкам соединительным | |
| Остальное | IP30 - остальное | |
Комплект поставки СПУ-2
| Наименование | Количество |
| Стенд проверки устройств СПУ-2 с установленными на нем съёмными розетками на кабель MC 1,5/12-ST- 3,5 Phoenix Contact (4 шт.) | 1 |
| Паспорт | 1 |
| Шнур питания 1,5 м | 1 |
| Вставка плавкая ВП2Т-1Ш 0,5 А (20х5мм) | 1 |
| Кодирующий профиль - CP-MSTB Phoenix Contact | 6 |
| Кнопка PSM2-1-R-B-R (с фиксацией, красная в чёрном корпусе, красный индикатор) | 5 |
| Отвёртка Phoenix Contact Typ. SZS 0.4х2.5 | 1 |
