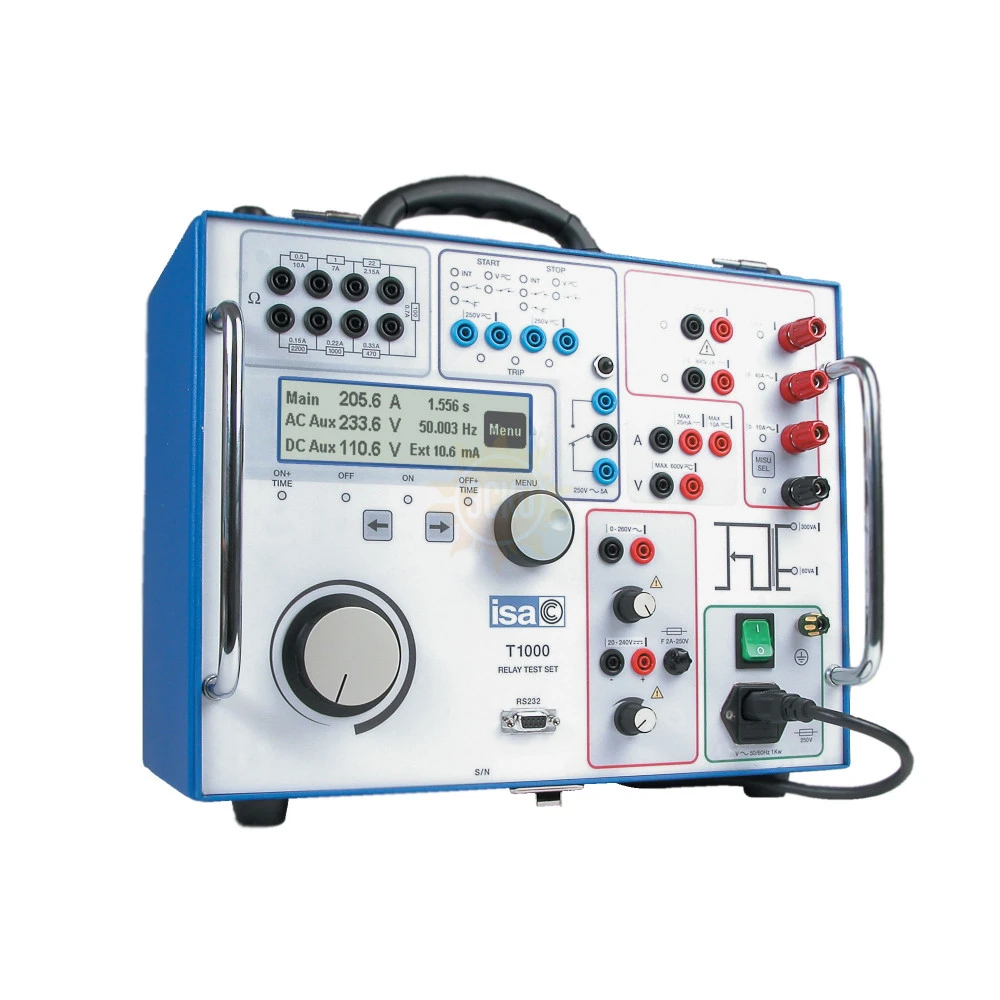

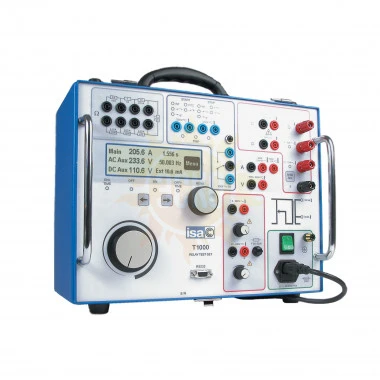

T-1000 PLUS - испытательный комплекс для проверки реле

Описание испытательного комплекса для проверки реле T-1000 PLUS

Испытательная система Т1000 PLUS предназначена для проверки следующих типов релейных защит:

• Дистанционная защита (три системы);
• Контроль синхронизма;
• Защита от перегрузки (тепловая модель);
• Защита от минимального/максимального напряжения;
• Реле направления мощности;
• Защита от минимального тока;
• Максимальная токовая защита (МТЗ) обратной последовательности;
• Защита максимального напряжения обратной последовательности;
• IMT3 с независимой выдержкой времени;
• МТЗ с обратнозависимой выдержкой времени;
• Коэффициент мощности;
• Контроль исправности цепей переменного напряжения;
• Направленная МТЗ;
• Направленная МТЗ от замыканий на землю;
• Устройства АПВ;
• Защита от повышения/понижения частоты;
• Защита по производной от частоты;
• Блокировка многократного включения электродвигателя;
• Дифференциальная защита (TD 1000);
• Реле направления напряжения;
• Реле отключения.

Испытательная система Т/1000 PLUS включает в себя три независимых генератора:

1. Основной генератор переменного тока, переменного и постоянного напряжения;
2. Вспомогательный генератор переменного напряжения с возможностью регулировки фазового угла;
3. Вспомогательный генератор постоянного напряжения для питания тестируемой защиты.

Возможна регулировка всех выходных величин и одновременный их контроль, осуществляемый при помощи большого графического ЖК-дисплея. Установка Т 1000 PLUS может функционировать без подключения к ПК.Используя многофункциональную кнопку и ЖК-дисплей, можно войти в режим МЕНЮ, задающий множество функций, благодаря которым установка Т1000 PLUS становится мощным проверочным устройством, с возможностью проведения ручной и полуавтоматической проверки, а также с возможностью передачи результатов испытаний в ПК посредством интерфейса RS232 или USB. Полученные результаты можно записать, отобразить и проанализировать при помощи мощного программного обеспечения TDMS, функционирующего под управлением всех версий WINDOWS, начиная с WINDOWS 98.

В приборе TD 1000 присутствуетдва источника тока для проверки характеристики дифференциальной защиты в дополнение к токам срабатывания. Также возможна регулировка выходной частоты второго источника для проверки тормозной характеристики на второй гармонике. Также в данной модели увеличена мощность вспомогательного источника напряжения/тока до 50 ВА.

TD 1000 Plus 15 Гц идентичен TD 1000 Plus, единственным отличием является возможность генерации выходных величин с частотой от 15 Гц, что позволяет тестировать ЖД защиты и генераторные защиты. В модели TD 1000 Plus 15 Гц отсутствует вспомогательный источник постоянного напряжения.
