TriRAPTOR - многофункциональный комплекс прогрузки трехфазным первичным током, 3х3 кВА, до 3х9.500 А

распечатать описание в PDF

Артикул: 747713

TriRAPTOR - многофункциональный комплекс прогрузки трехфазным первичным током, 3х3 кВА, до 3х9.500 А

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

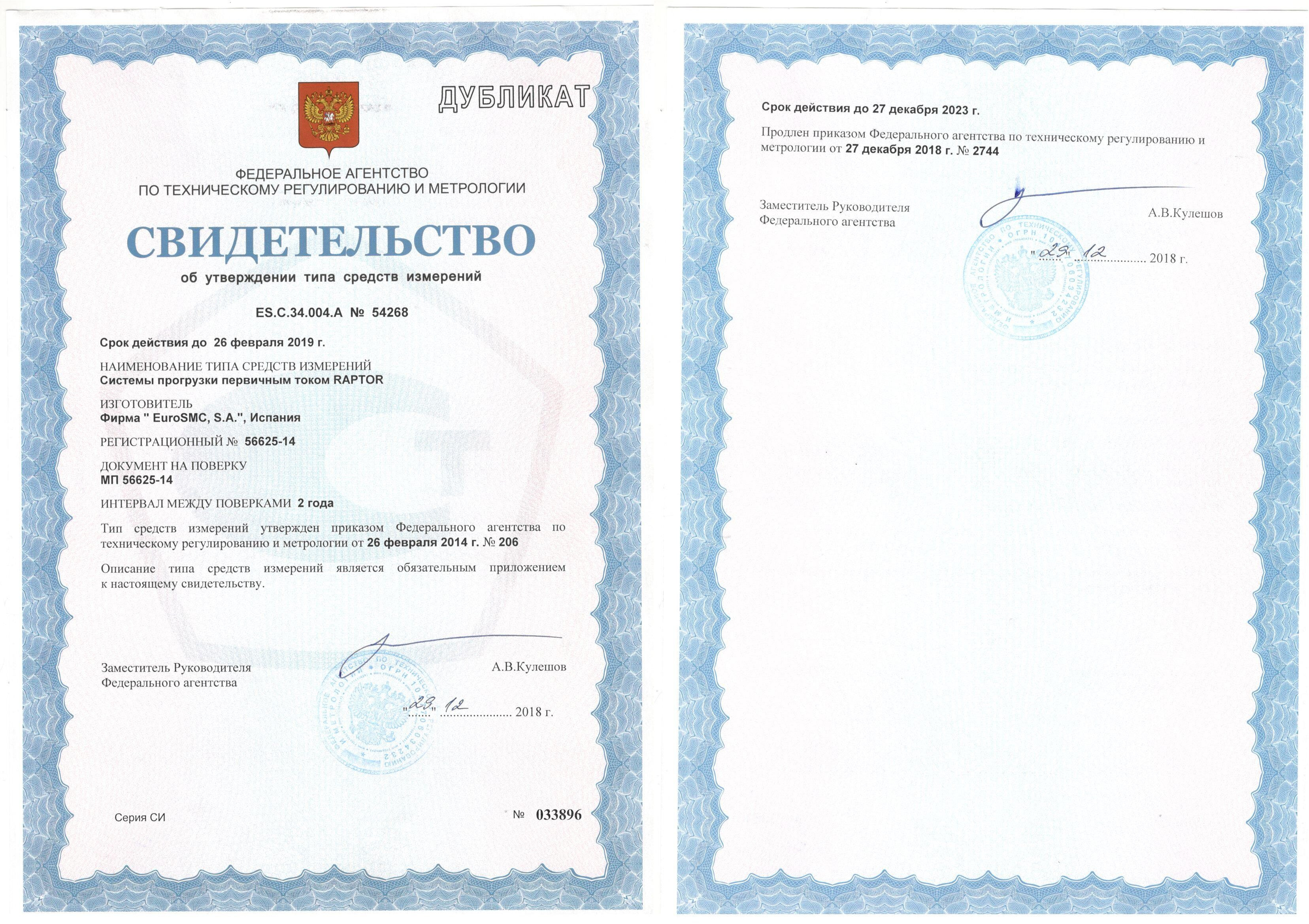

Госреестр 56625-14
до 27.12.2029

Межповерочный интервал 2 года

Описание многофункционального комплекса прогрузки прогрузки трехфазным первичным током TriRAPTOR

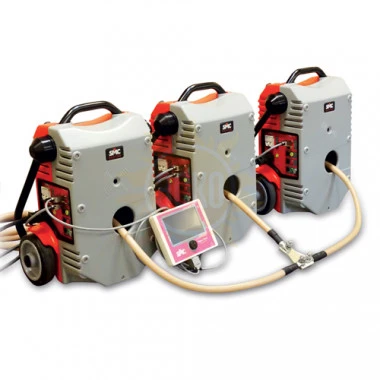

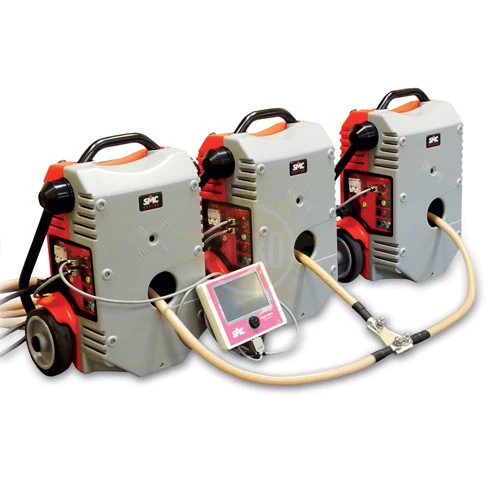

Три силовых модуля RAPTOR MS могут быть объединены в единую систему TriRAPTOR для первичных испытаний трехфазным стабилизированным током.

Примеры применения многофункционального комплекса прогрузки прогрузки трехфазным первичным током TriRAPTOR

Реле защиты двигателя. Современные системы защит обладают огромным количеством настроек и имеют питание от сети, поэтому их сложно протестировать однофазным током. TriRAPTOR обеспечивает стабилизированный и точный трехфазный канал с выходным током до 9 кА и с углом 120º между фазами, а также может определять время срабатывания реле защиты.

Тестирование высоковольтных выключателей. При помощи трехфазного комплекса прогрузки первичным током TriRAPTOR появилась возможность тестирования высоковольтных выключателей по всем 3-м фазам одновременно. Время срабатывания выключателя автоматически измеряется, даже если нет доступа к тестированию реле защиты.

Ввод силовых подстанций в эксплуатацию. Подключив трехфазный выходной канал системы TriRAPTOR к шине подстанции и подав заданный ток, оператор может быстро и безопасно проверить настойку всей системы в целом:

Целостность цепи;
Коэффициент трансформации и полярность ТТ;
Подключение вторичного оборудования;
Последовательность фаз;
Настройки реле защиты;
Заземление.

Технические характеристики многофункционального комплекса прогрузки прогрузки трехфазным первичным током TriRAPTOR

Параметр	Значение
Силовой модуль RAPTOR MS (3 шт. на систему)
Канал высокого тока
Ток	Напряжение
Без нагрузки (0% I макс.)	0-1,20 В АС-непрерывно
3,8 кА (25% I макс.)	0-0,81 В АС-непрерывно
7,5 кА (50% I макс.)	0-0,42 В АС-3 мин
9,5 кА (I макс.)	0-0,22 В АС – 3 сек
Частота	20 – 400 Гц
Канал низкого тока
Ток	0-35 А АС
Напряжение	0 – 200 В АС
Частота	20-400 Гц
Изолированный выход	Да
Защита	Предохранитель
Измерения
Вторичный ток	Для канала высокого тока
Диапазон	0-1 кA АС, 0-15 кA АС
Разрешение	1 A АС, 10 A АС
Точность	±0.2%
Фазовый угол	±0.25º
Амперметр / милливольтметр
Диапазон амперметра	0 – 0,2 / 0 - 2 / 0 - 20 A АС
Разрешение амперметра	0,1 мА АС, 1 мА АС, 10 мА АС
Импеданс амперметра	<10 мΩ
Диапазон вольтметра	0-30 мВ АС, 0-0, 3 В АС, 0-3 В АС
Разрешение вольтметра	0,015 / 0,15 / 1,5 мВ АС
Импеданс вольтметра	>3000 KΩ
Диапазон частоты	20 - 400 Гц
Точность	±0.1%
Фазовый угол	±0.25º
Изолированный вход	Да
Вольтметр
Диапазон	0 - 0.2 / 0 - 2 / 0 - 20 / 0 - 300 В АС
Разрешение	0,1 мВ АС, 1 мВ АС, 10 мВ АС, 0,15 В АС
Импеданс	>120 KΩ
Диапазон частоты	20 – 400 Гц
Точность	±0.1%
Фазовый угол	±0.25º
Изолированный вход	Да
Бинарный вход
Тип	Сухой контакт/напряжение
Уровни	1,5 В, 15 В; U макс. 250 В АС
Разрешение время	1 мс
Изолированный вход	Да
Коммуникация
2 RS-485	Для подключения блока управления к силовому блоку
2 ИК-порт	Для беспроводной связи блоков
Общее
Питание	230 В ±10%, 50/60 Гц
Вес	35 кг
Размеры	550 x 440 x 230 мм
Температура рабочая	0-50 Cº
Температура хранения	-25 до + 70 Cº
Индукционное отверстие	85 мм
Транспорт	Колеса, складная ручка
Модуль управления RAPTOR 3HH
Управление
Экран	Сенсорный, цветной, 7 дюймов
Ручка управления	Вращение + нажатие
LED индикаторы	Связь, питание, неисправность
Коммуникация
RS-485	Для связи с силовым блоком
USB	Для связи с ПК
RJ-45	Для подключения к интернет для обновления ПО
ОС	Windows CE
Общее
Питание	От силового блока / адаптер 5 В DC
Вес	1 кг
Размеры	224 x 164 x 40 мм
Корпус	Сверх прочный ABS, нескользящая поверхность, магнит-крепление
Сумка	Мягкий нейлон
Кабель подключения	5 м
Соответствие	Стандарты СЕ, IEC, ISO-9001

Комплект поставки TriRAPTOR

№	Наименование	Количество
1	RAPTOR 3HH модуль управления	1
2	RAPTOR MS силовой модуль	3
3	CBL-PWR-RAP кабель питания	3
4	CBL-SET-RAP полный комплект измерительных кабелей	1
5	BAG13 сумка нейлон RAPTOR	3
6	BAG14 сумка нейлон RAPTOR 3HH	1
7	CBL3M-RAP ультра-гибкий кабель 120мм2 х 3 м	6
8	RAP-ACC1 соединительный терминал на 4 кабеля (пара)	1
9	RAPTOR Sync программное обеспечение	1
10	Заводской сертификат калибровки	1
11	Руководство по эксплуатации на русском языке	1

Дополнительная комплектация TriRAPTOR:

(Поставляется за отдельную плату)

№	Наименование
1	CBL3M-RAP ультра-гибкий кабель 120 мм² х 3 м
2	CBL6M-RAP ультра-гибкий кабель 120 мм² х 6 м
3	CBL9M-RAP ультра-гибкий кабель 120 мм² х 9 м
4	RAP-HCC токовые струбцины (пара)
5	RAP-CASE транспортировочный кейс на колесах
